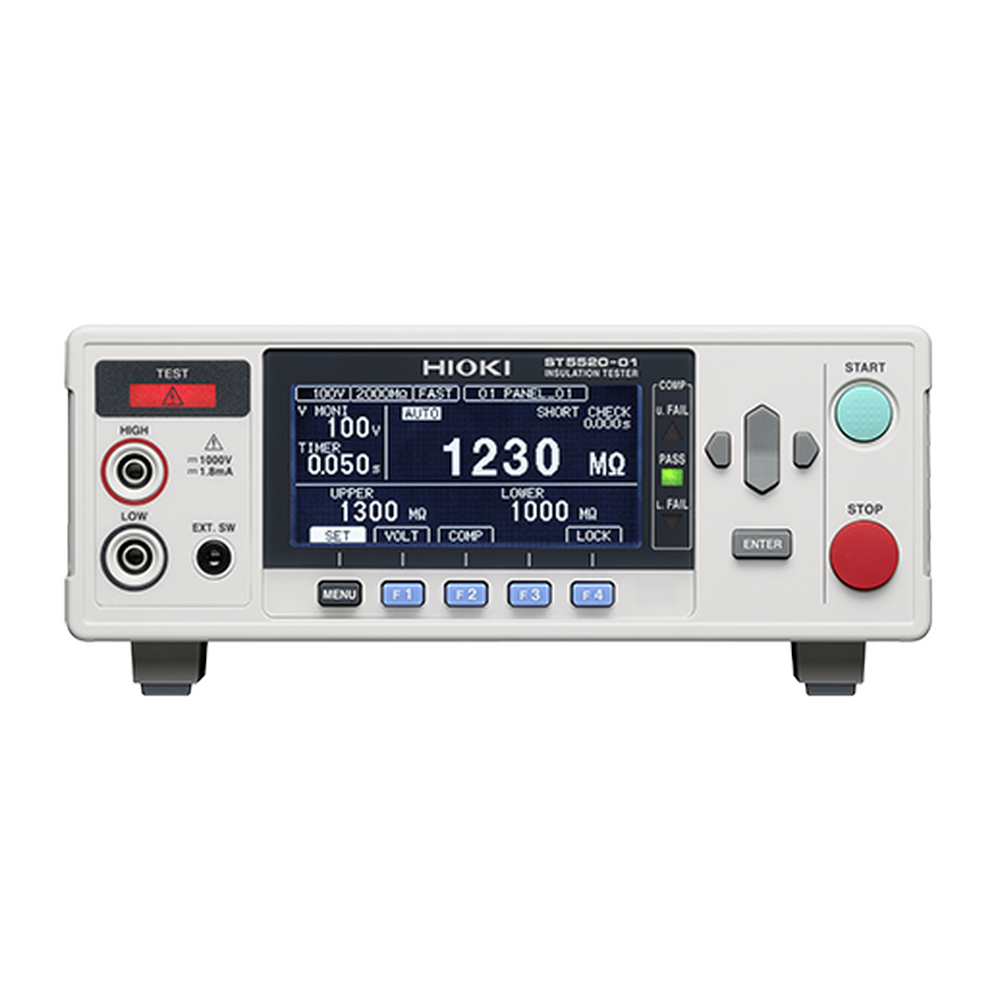

HIOKI 絶縁抵抗試験器 ST5520
絶縁抵抗検査を高速化
- 最速50 msですばやく判定
- 残留電圧をすばやく放電
- 自由な試験電圧値設定（1 V分解能, 25~1000V設定）
- コンタクトチェック機能（接触不良による誤判定防止）
- 短絡チェック機能（不具合予備軍の市場流出防止）
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 測定項目 | 絶縁抵抗 (直流電圧印加方式) |
| 試験電圧/測定レンジ (オート/マニュアル) | 25 V ≤ V < 100 V (2.000/20.00/200.0 MΩ), |
| 100 V ≤ V < 500 V (2.000/20.00/200.0/2000 MΩ), | |
| 500 V ≤ V ≤ 1000 V (2.000/20.00/200.0/4000/9990 MΩ) | |
| 基本確度 | ±2 % rdg. ±5 dgt. |
| 25 V ≤ V < 100 V [0~20 MΩ], | |
| 100 V ≤ V < 500 V [0~20 MΩ], | |
| 500 V ≤ V ≤ 1000 V [0~200 MΩ] | |
| 測定スピード | FAST: 30 ms/回 , SLOW: 500 ms/回 (切換え) |
| 表示部 | LCD (寿命100,000時間), バックライト4段階 |
| メモリ機能 | 保存内容: 定格測定電圧値, コンパレータ上下限値, 試験モード, 判定ビープ音, 試験時間, 応答時間, 抵抗レンジ, 測定スピード |
| メモリ数: 最大10通り (セーブ/ロード可能) | |
| コンパレータ設定 | UPPER_FAIL: 測定値 ≥ 上限値, PASS: 上限値 > 測定値 > 下限値 |
| LOWER_FAIL: 測定値 ≤ 下限値 | |
| 判定処理 | ビープ音, PASS/U.FAIL/L.FAILをLED点灯, UL_FAIL時はU.FAIL/L.FAILを同時点灯, 外部I/O出力, RS-232C判定出力 |
| 試験時間タイマ | 0.045 s~999.999 s (0.001 s分解能) で電圧印加から合否判定までの時間を設定可能 |
| 応答時間タイマ | 試験開始後, コンパレータ判定動作を0.005 s~999.999 s (0.001 s分解能) で設定された時間が経過するまで禁止 |
| アナログ出力 | DC +4 V f.s. |
| インタフェース | RS-232C (標準装備), 外部 I/O (外部コントロール用入力, 判定結果出力) |
| BCD出力 (ST5520-01のみ) | |
| 電源 | AC 100 V~240 V, 50/60 Hz, 25 VA max. |
| 寸法・質量 | 215W × 80H × 166D mm, 1.1 kg |
| 付属品 | 取扱説明書 ×1, 電源コード ×1, 外部I/Oコネクタ ×1, コネクタカバー ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 ST5520 |
|---|---|
| 型番: | 日置電機 ST5520 |
| メーカー: | 日置電機 |
