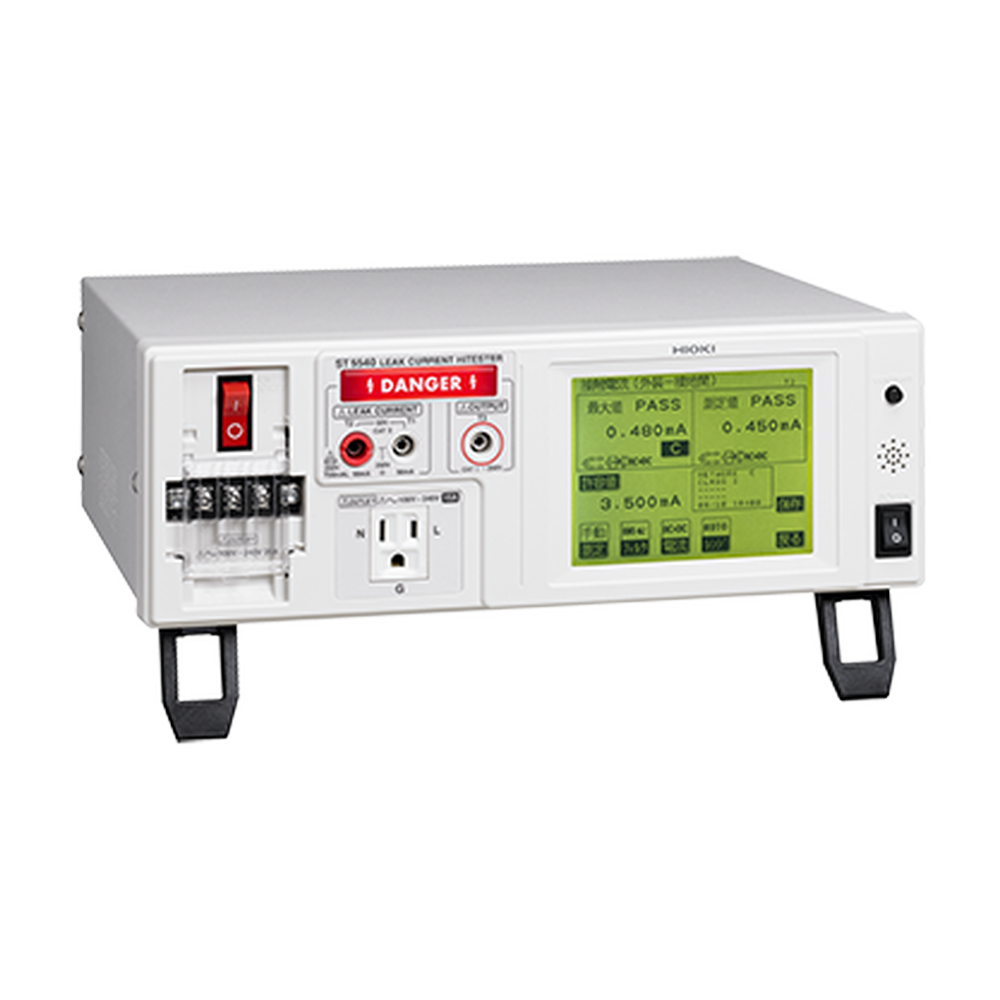

HIOKI 漏れ電流試験器 ST5540
ST5540 (医用/一般電気機器向け)
全ネットワーク搭載 漏れ電流計
- IEC 60601-1 Amd.1:2012, JIS T0601-1:2012および追補1:2014対応
- 医用電気機器/一般電気機器, JIS/IEC/ULの規格に対応したST5540
- 無停電極性切替機能を搭載、タクトタイムを大幅に削減
- 定格電流20Aまで対応し、新規格製品にも余裕を持って対応可能
- 対話形式で簡単操作のタッチパネル
- 通信機能と外部I/O装備で、製造ラインでの自動検査に対応
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 測定方式 | 人体模擬抵抗間の電圧降下測定による電流値計算表示 |
| 真の実効値測定, 測定部は本体接地とフローティング | |
| 測定モード | 漏れ電流測定, 電圧測定, 保護導体電流測定 |
| 対応規格 | 医用電気機器: IEC 60601-1 Amd.1:2012, JIS T0601-1:2012および追補1:2014 |
| 電気用品安全法 | |
| 接触電流と保護導体電流の測定: IEC 60990 (1999) | |
| 測定/制御/研修室の電気装置: IEC 61010-1 (2001) | |
| 情報技術機器: IEC60950-1 (2005) | |
| 家庭用/類似電気機器: IEC 60335-1 (2001)+A1 : 2004+A2 : 2006 | |
| オーディオ/ビデオ/類似機器: IEC 60065 (2001)+A1 : 2005 | |
| Personnel Protection Systems for EV: UL 2231-1 (2002), UL-2231-2 (2002) | |
| UL用: UL1492 (1996) | |
| 測定/制御/研修室の電気装置, 湿った状態の電流測定回路: IEC 61010-1 (2001) | |
| 漏れ電流計部 | 接地漏れ電流, 接触電流 3種, 患者漏れ電流 7種, 患者測定電流, 合計患者漏れ電流 4種, フリー電流測定, 外装漏れ電流 3種 |
| 測定電流 | DC, AC (真の実効値, 0.1 Hz~1 MHz), AC+DC (真の実効値, 0.1 Hz~1 MHz), ACpeak (15 Hz~1 MHz) |
| 測定レンジ構成 | DC, AC, AC+DC時: 50.00 m/ 5.000 m/ 500.0 u/ 50.00 uA |
| ACpeak時: 75.0 m/ 10.00 m/ 1.000 m/ 500.0 uA | |
| 測定確度 (電流測定) | DC測定: ± 2.0 % rdg. ± 6 dgt. (代表値) |
| AC/ AC+DC測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz~100 kHz, 代表値) | |
| ACpeak測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz~10 kHz, 代表値) | |
| インタフェース | 外部I/O, 医療機器用リレー出力, USB 1.1 (通信), RS-232C |
| 各種機能 | 110%電圧印加, 自動試験, データ記憶100台分, 時計, データバックアップ, プリント出力 (オプション), 他 |
| 本体用電源 | AC 100 V/ 120 V/ 220 V/ 240 V (発注時指定), 50/60 Hz, 定格電力 30 VA |
| 被測定物用電源入力 | AC 100~250 V, 50/60 Hz, 端子台からの定格電流入力: 20 A |
| 被測定物用電源出力 | 端子台からの出力: 20 A, アウトレットからの出力: 15 A |
| 寸法・質量 | 320W × 110H × 253D mm, 4.5 kg |
| 付属品 | テストリード L2200 (ST5540用, 赤 ×2/黒 ×1) 1セット, 面接触プローブ 9195 ×1, 電源コード ×3, 測定ライン用予備ヒューズ ×1, 取扱説明書 ×1, ユーザーズガイド ×1, CD-ROM ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 ST5540 |
|---|---|
| 型番: | 日置電機 ST5540 |
| メーカー: | 日置電機 |
