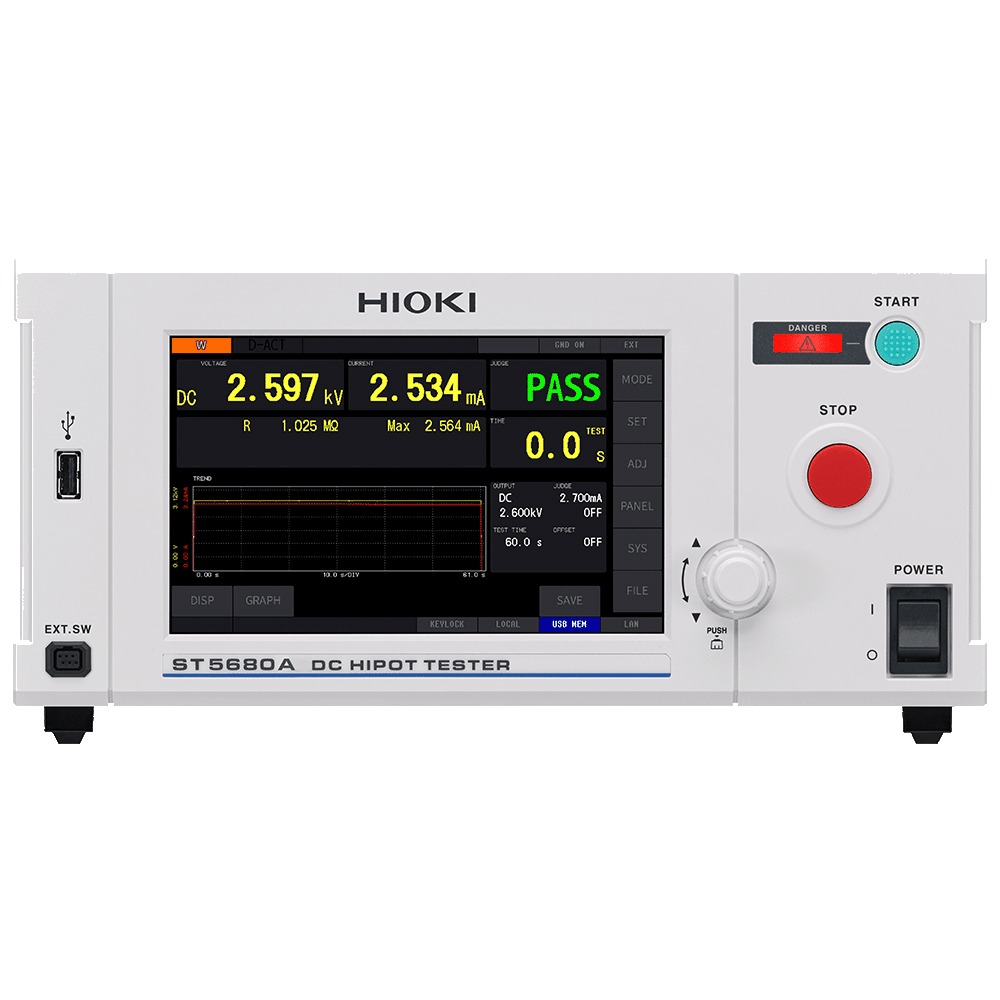

HIOKI DC耐電圧絶縁抵抗試験器 ST5680A

安全試験に「波形インテリジェンス」を
DC耐電圧解析で、EVバッテリーの品質・信頼性向上を加速

ST5680Aは、EVバッテリー向けに設計されたDC耐電圧試験器です。
グローバル規格対応、コンタクトチェック、波形記録解析（波形インテリジェンス）の3つの軸で、セル/モジュール/パックの絶縁評価を進化させ、研究開発から量産ラインまで一貫した絶縁試験を実現します。

グローバル規格対応と波形解析を両立したDC耐電圧試験器

ST5680Aは、DC耐電圧試験（最小分解能 0.001 µA）、絶縁抵抗試験、BDV（絶縁破壊電圧）測定に対応し、試験中の電圧・電流・絶縁抵抗を時系列波形として表示・記録できます。
CE/UKCA/CSA（NRTL）認証および最大8 kV/20 mAの出力により、国際規格で定められたDC耐電圧試験条件にも対応。単一モデルでグローバル標準化を実現。
標準搭載のコンタクトチェック機能は、ジグ・テストリード・高電圧リレーなどの接触不良による誤判定（False PASS）を抑制。さらにARC検出機能が試験電圧の変動率を監視して異常イベントを検出することで、異物やバリを起点とした潜在的な絶縁不良の発見に役立ちます。

特長

グローバル規格対応によるEVバッテリー絶縁試験の標準化

単一モデルで、世界中のEVバッテリー生産拠点におけるDC耐電圧試験を標準化。

CE/UKCA/CSA（NRTL）認証により、各地域で共通の試験器として使用できる
最大8 kV/20 mAの出力で、国際規格で定められたDC耐電圧試験条件に対応
試験条件・判定基準・操作手順のグローバル標準化を容易にし、設備管理を効率化

品質向上と設計コスト削減のためのコンタクトチェック

外付け導通チェッカーや複雑なシーケンスを不要とし、プロービングの信頼性を確保。

試験器本体にコンタクトチェック機能を標準搭載
ジグ・テストリード・高電圧リレーの劣化や断線などによる接触異常を検出
高付加価値なモジュール/パックでの接触不良に起因する誤判定（False PASS）リスクを低減
配線やPLCシーケンス設計を簡素化し、ライン立ち上げ・デバッグ工数を削減

追加機器なしで実現する波形解析

試験器単体で波形を取得し、より速く、確実な解析と工程改善を実現。

電圧・電流・絶縁抵抗の時系列波形を試験中に記録
最大128秒、最大500 kS/sのサンプリングで詳細な挙動を把握
取得した波形データはUSBメモリやLAN経由で、BMP/PNG/CSV形式で保存・取り出し可能
オシロスコープや高電圧プローブによる別系統測定を不要とし、実ラインと同一条件のまま波形解析が可能
ロット/ライン単位で波形を蓄積し、故障解析やトレーサビリティ強化に活用

安全で再現性が高く、日常運用しやすい高電圧試験

生産ラインでの安全かつ安定した耐電圧・絶縁抵抗試験を支える各種機能

電圧制限機能：上限電圧を設定しておくことで、設定ミスによる過電圧出力を防止し、事故や手戻りリスクを低減
自動放電機能：試験終了後に内部放電へ自動切り替えし、残留電荷による感電リスクを低減
インターロック機能：安全カバーやドアスイッチなど外部安全機器と連動して出力可否を制御
オートレンジ機能：測定値に応じてレンジを自動切り替え、表示の見やすさを保ち誤読リスクを低減
パネルメモリー機能：よく使用する試験条件を各モード最大64セットまで保存し、呼び出し操作で段取り替えを迅速化
ARC検出機能：試験電圧の変動率を常時監視し、異物やバリを起点とした微小放電を検知。潜在的な絶縁不良の流出リスクを低減

基本仕様

確度保証期間 1年
詳しい測定確度、温度係数、I/O信号の仕様については、取扱説明書またはカタログをご参照ください。

メイン機能	DC耐電圧試験, 絶縁抵抗試験, BDV測定（絶縁破壊電圧）, 波形表示機能, ARC検出機能, コンタクトチェック機能
使用温湿度範囲	0℃～40℃, 80% RH以下（結露しないこと）
適合規格	安全性 : IEC 61010 EMC : EN 61326 電源 AC 100 V～240 V, 50 Hz/60 Hz
消費電力	約180 VA （電源電圧 220 V, DC耐電圧試験モード, 試験電圧 2.5 kV, 負荷電流 5 mA [負荷抵抗 500 kΩ] のとき）
最大定格電力	800 VA
インタフェース	通信 : USB, LAN, EXT. I/O オプション : RS-232C (Z3001), GP-IB (Z3000) メモリー : USB メモリ
寸法・質量	約 305 (W) × 142 (H) × 430 (D) mm（突起物除く）約10.4 kg
付属品	電源コード ×1, EXT. I/O 用オスコネクター ×1, EXT. I/O 用コネクターカバー ×1, EXT. I/O 用インターロック解除ジグ ×1, スタートアップガイド ×1, 使用上の注意（0990A903）×1

各試験・機能

DC 耐電圧試験	出力電圧：DC 0.010 kV～8.000 kV（1 V 分解能）出力設定確度：±20 V（3 kV未満、無負荷時）, ±0.4% of setting ±8 V（3 kV以上、無負荷時）出力電流/カットオフ電流：20 mA max（試験電圧 50 V 以上）電流確度：±1.5% rdg.（代表値、詳細は取扱説明書またはカタログ参照）最小分解能：0.001 µA 試験時間：0.1 s～999 s、連続（Timer OFF）電圧上昇/下降時間：0.1 s～300 s / 0.1 s 300 s, OFF 試験モード：W → IR、IR → W, プログラム試験
絶縁抵抗試験	出力電圧：DC 10 V～2000 V（1 V 分解能）出力設定確度：±20 V（無負荷時）抵抗値表示範囲：100.0 kΩ～200.0 GΩ（0.01 kΩ分解能）確度保証範囲：100.0 kΩ～99.99 GΩ 抵抗確度：±1.5% rdg.（詳細なレンジ別確度は、取扱説明書またはカタログ参照）試験時間：0.1 s～999 s, 連続（Timer OFF）電圧上昇/下降時間：0.1 s～300 s / 0.1 s～300 s, OFF
BDV測定（絶縁破壊電圧試験）	試験方式：連続昇圧試験, 段階昇圧試験測定内容：絶縁破壊電圧（kV）, 絶縁破壊の強さ（kV/mm）設定内容：初期電圧, 終了電圧, 昇圧速度, ARC検出, 電極間距離, 上限電流値
波形表示機能	波形表示内容：電圧, 電流, 絶縁抵抗サンプリング速度：最大 500 kS/s 波形表示長設定：0.5 s～128 s（9段階）メモリー容量：512 K words
ARC検出機能	検出方式：試験電圧の変動を監視設定内容：試験電圧変動率 1 %～50 % コンタクトチェック機能・検出方式：静電容量測定方式設定内容：閾値（容量）の設定 1.0 nF～100.0 nF
メモリー機能	波形・グラフ保存：保存先：USBメモリ保存形式：BMP, PNG, CSVファイルパネルメモリー機能： DC耐電圧試験/絶縁抵抗試験：最大64個 BDV測定：最大10個プログラム試験：最大30個（最大50ステップ）データメモリー機能：測定値を内部メモリに最大32,000個保存
判定機能	判定内容：PASS判定, FAIL判定（UPPER FAIL, LOWER FAIL）判定結果のEXT. I/Oおよび通信インターフェースからの出力に対応
安全性・操作性に関わる機能	インターロック：外部安全装置と連動して出力を遮断自動放電：試験終了後に内部回路を通して自動放電（残留電圧30 V以下）電圧制限機能：0.010 kV～8.000 kVの範囲で上限電圧を設定オートレンジ：測定値に応じてレンジを自動切替パネルメモリー：試験条件の保存・呼び出しセルフチェック, キーロック, コマンドモニター, I/O HANDLERテスト

ST5680A 本体のみでは使用できません。
測定には、別売オプションの高圧テストリード L2260（1.5 m）または加工用ケーブル L2261（5 m）が必要です。
市販の測定リード（BNC、同軸ケーブル、バナナケーブルなど）や高圧テストリード 9615は、測定リード接続部に専用コネクターが必要なため、ご使用いただけません。
