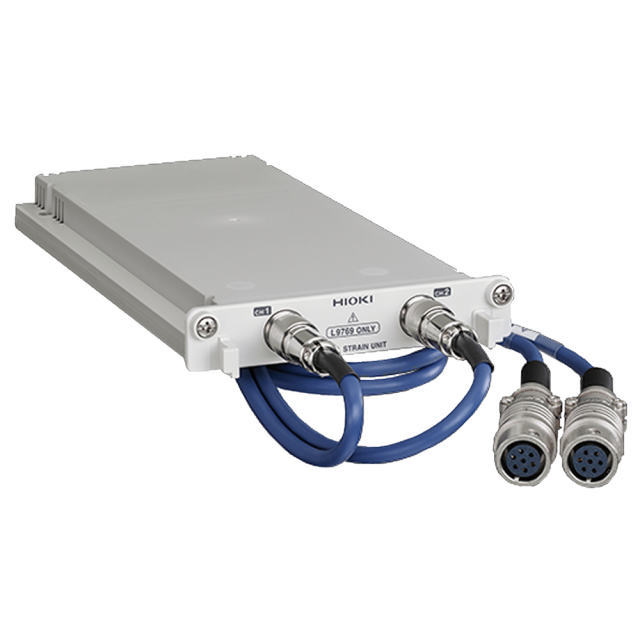

HIOKI ストレインユニット U8969
加速度、荷重、圧力、変位等の瞬時波形測定に
特徴
- 歪みゲージ式変換器(校正済み)を直接入力可能 (ブリッジ電圧: DC)
- 絶縁入力(対地間AC 30V, DC 60V)
- 16bit A/Dによる高分解能測定
- メモハイシリーズと組合せて使用 (MR6000, MR8847A, MR8827等)
- 主な用途 土木/橋梁設計分野、工作機械/自動車設計分野等
メモリハイコーダに装着して使用します。 ※加速度や荷重を測定するには別途専門メーカーの歪みゲージ式変換器が必要になります。HIOKIでは取り扱っておりません。
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
| 測定機能 | チャネル数: 2ch ひずみ測定 (電子式オートバランス, 平衡調整範囲 ±10000 με以下) |
| 入力端子 | NDISコネクタ EPRC07-R9FNDIS (付属変換ケーブルL9769に接続可能なコネクタ: NDISコネクタ PRC03-12A10-7M10.5 対地間最大定格電圧: AC 30 Vrms または DC 60 V (入力と本体間は絶縁, 入力ch~筐体間, 各入力ch間に加えても壊れない上限電圧) |
| 適応変換器 | ひずみゲージ式変換器, ブリッジ抵抗120 Ω~1 kΩ, ブリッジ電圧2 V ±0.05 V, ゲージ率2.0 |
| 測定レンジ | 400, 1000, 2000, 4000, 10000, 20000 με f.s., 6レンジ ローパスフィルタ: 5/10/100/1 kHz |
| 測定分解能 | 測定レンジの1/25000 (16bit A/Dを使用) |
| 最高サンプリング速度 | 200 kS/s (2チャネル同時サンプリング) |
| 測定確度 オートバランス後 | ±0.5% f.s. ±4 με (フィルタ5 Hz ON) |
| 周波数特性 | DC~20 kHz +1/-3dB |
| 寸法・質量 | 106W × 19.8H × 196.5Dmm, 245g |
付属品
- 変換ケーブルL9769 ×2 (ケーブル長60cm)
保証:メーカー保証 校正:別途料金
商品仕様
| 製品名: | 日置電機 U8969 |
|---|---|
| 型番: | 日置電機 U8969 |
| メーカー: | 日置電機 |
