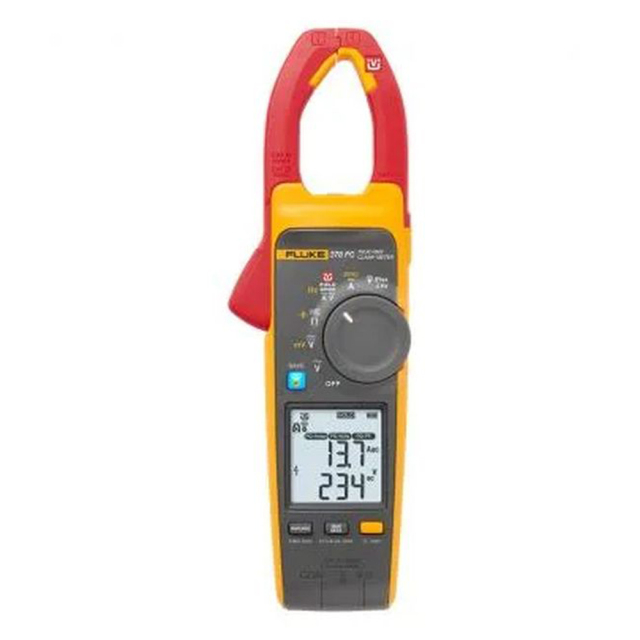

Fluke 378 FC True-RMS AC/DC クランプ・メーター (iFlex 使用)
主な機能
- クランプ・ジョーで電圧と電流を測定
- FieldSense™ テクノロジーを使用することで、通電部に接触することなく、よりすばやく、安全なテストが可能
- 電力品質インジケータ: 機器または電源系統の障害を表示
- 少ないステップで三相電圧／電流試験を実施
製品概要
FieldSense™ テクノロジーによる電圧／電流測定
Fluke 378 FC True-rms クランプ・メーターは FieldSense™ 技術を使用しており、通電部に接触することなく、よりすばやく、安全にテストを行うことができます。クランプ・ジョーを使用して電圧と電流を正確に測定できます。任意のアースに黒いテスト・リードをクリップして、導体の周囲にクランプ・ジョーを置くだけで、信頼性の高い、正確な電圧値と電流値がディスプレイに表示されます。
電源品質インジケータが機器または電力系統に問題がにあるかどうかを表示
378 FC クランプ・メーターには、電源品質の問題を自動的に検知する独自の PQ 機能があります。FieldSense 測定を行うときは、電流、電圧、力率、またはこれら 3 つの組み合わせに関する電源品質の問題を 378 FC が検知し、表示します。そのため、上流側の供給に問題があるのか、下流側の機器に問題があるのかをすばやく判断できます。
簡単なステップですばやく三相測定を実行
- 3 つのステップで三相電圧／電流試験を簡単に実施
- 相-グランド間、相間などフルセットの測定機能を提供
- スマートフォンに表示し、Fluke Connect ソフトウェアを介してクラウドに保存
- 相回転を計算し、Fluke Connect ソフトウェア上に表示
- 手書きのノートや複雑な計算が不要。
Flex プローブで超大電流を測定
iFlex フレキシブル電流プローブが付属しているので、最大 2,500A の AC 電流を測定できます。混雑した配線キャビネットや大きな導体も、iFlex プローブがあれば簡単に測定できます。
付属ツールで見やすさ、使いやすさが向上
378 FC クランプ・メーターを使用することで、仕事が楽になります。安定した FieldSense 測定が検出されると、ディスプレイが緑色に点灯します。また、 Visual Continuityが、明るい緑色のスクリーンを提供し、騒音の多い作業場でも導通を簡単に検出することができます。
Fluke Connect ソフトウェアによる結果の記録、分析、共有
Fluke Connect ソフトウェアを使用すれば、離れた場所で測定値を表示、監視、および記録し、断続的な障害を特定できます。また、Fluke Connect により、予防メンテナンス・プログラムの基礎としてデータを収集できます。
仕様
一般仕様（クリックで開閉）
| 一般仕様 | ||
| 任意の端子とアース・グランド間の一般的な最大電圧 | 1000 V | |
| 電池 | タイプ | 単 3 形アルカリ電池 (LR6) x 2 |
| 寿命 | 200 時間 | |
| ディスプレイ | デュアル・リードアウト | |
| 自動電源オフ | 20 分 | |
その他使用（クリックで開閉）
| Electrical | ||||
| AC 電流: ジョー | ||||
| レンジ | 999.9 A | |||
| 分解能 | 0.1 A | |||
| 確度 | 2 % ± 5 カウント (10 Hz ~ 100 Hz) 2.5 % ± 5 カウント (100 Hz ~ 500 Hz) |
|||
| クレスト・ファクター (50 Hz/60 Hz) | 3 (500 A) 2.5 (600 A) 1.42 (1000 A) C.F > 2 に追加 |
|||
| AC 電流: フレキシブル電流プローブ | ||||
| レンジ | 2500 A | |||
| 分解能 | 1 A (≤2,500 A) 0.1 A (≤999.9 A) | |||
| 確度 | 3 % ± 5 桁 (5 Hz ~ 500 Hz) | |||
| クレスト・ファクター (50 Hz/60 Hz) | 3.0 (1,100 A) 2.5 (1,400 A) 1.42 (2,500 A) C.F. 2 > に追加 |
|||

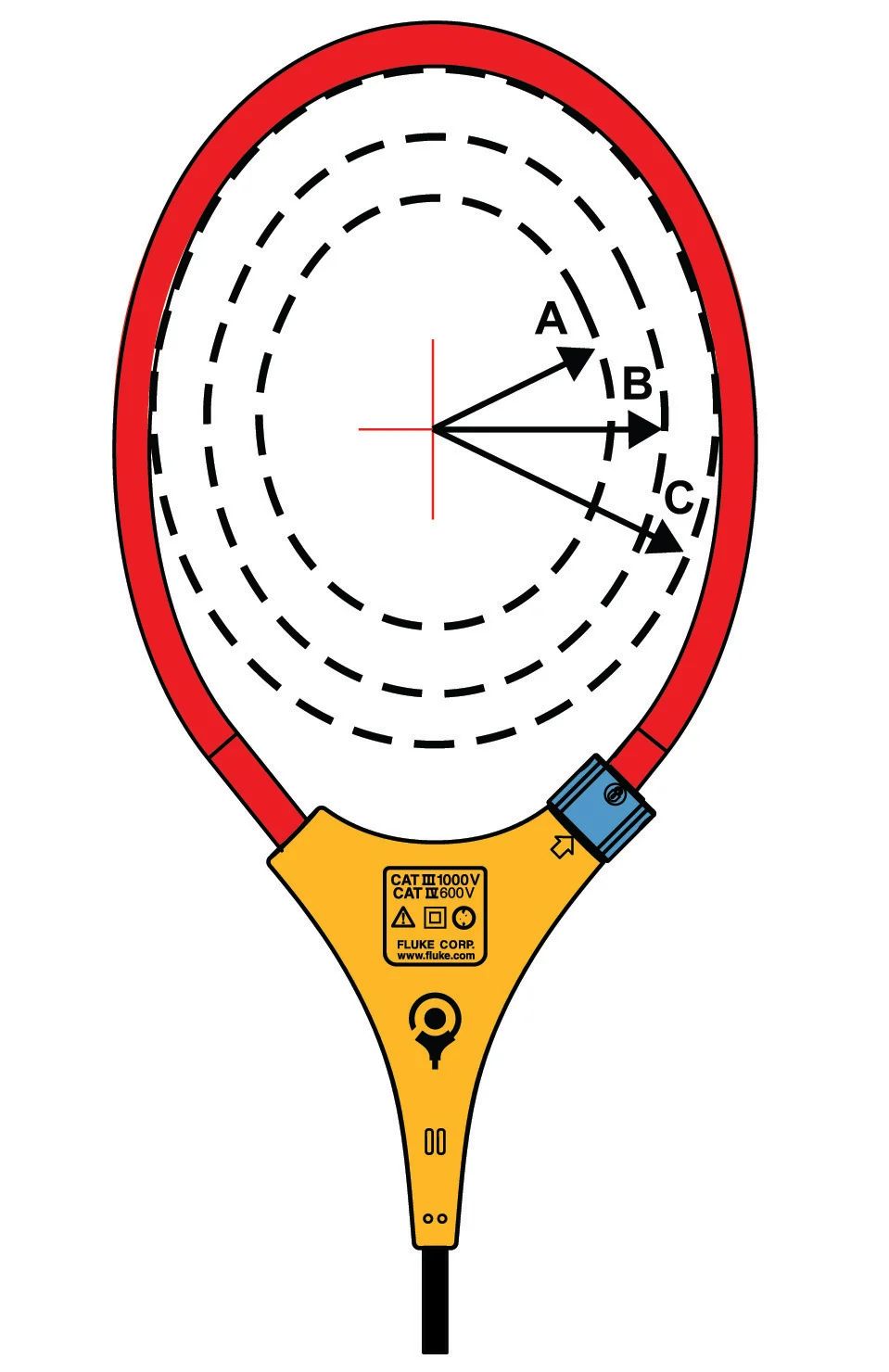

| 位置による感度 | ||||
 |
最適位置からの距離 | i2500-10 Flex | i2500-18 Flex | 誤差 |
| A | 0.5 インチ (12.7 mm) | 1.4 インチ (35.6 mm) | ± 0.5 % | |
| B | 0.8 インチ (20.3 mm) | 2.0 インチ (50.8 mm) | ± 1.0 % | |
| C | 1.4 インチ (35.6 mm) | 2.5 インチ (63.5 mm) | ± 2.0 % | |
| 測定の確度は、主要導体が最適な位置で中央に配置され、外部に電界や磁界がなく、作動温度の範囲内であることを前提とします。 | ||||
| DC 電流 | ||||
| レンジ | 999.9 A | |||
| 分解能 | 0.1 A | |||
| 確度 | 2 % ±5 カウント1 | |||
| [1] 相対 (REL) 機能を利用してオフセットを補正した場合 | ||||
| AC 電圧: Field Sense | ||||
| レンジ | 1000 V | |||
| 分解能 | 1 V (≤ 1000V) | |||
| 確度 | ≤4/0 AWG | 3 % ± 5 桁 (45 Hz ~ 66 Hz) | ||
| ≥4/0 AWG | 5 % ± 5 桁 (45 Hz ~ 66 Hz) | |||
ワイヤーを可能な限りジョーの開口部に近付けます（図を参照）。 |
||||
| AC 電圧: テスト・リード | ||||
| レンジ | 600.0 V、1,000 V | |||
| 分解能 | 0.1 V (≤600.0 V) 1 V (≤1,000 V) |
|||
| 確度 | 1 % ± 5 桁 (20 Hz ~ 500 Hz) | |||
| DC 電圧 | ||||
| レンジ | 600.0 V 1,000 V |
|||
| 分解能 | 0.1 V (≤600.0 V) 1 V (≤1,000 V) |
|||
| 確度 | 1 % ± 5 桁 | |||
| mV DC | ||||
| レンジ | 500.0 mV | |||
| 分解能 | 0.1 mV | |||
| 確度 | 1 % ± 5 桁 | |||
| 電流周波数: ジョー | ||||
| レンジ | 5.0 Hz ~ 500.0 Hz | |||
| 分解能 | 0.1 Hz | |||
| 確度 | 0.5 % ± 5 桁 | |||
| トリガー・レベル | 5 Hz ~ 10 Hz、≥10 A 10 Hz ~ 100 Hz、≥ 5 A 100 Hz ~ 500 Hz、≥ 10 A |
|||
| 電流周波数: フレキシブル電流プローブ | ||||
| レンジ | 5.0 Hz ~ 500.0 Hz | |||
| 分解能 | 0.1 Hz | |||
| 確度 | 0.5 % ± 5 桁 | |||
| トリガー・レベル | 5 Hz ~ 20 Hz、≥25 A 20 Hz ~ 100 Hz、≥20 A 100 Hz ~ 500 Hz、≥25 A |
|||
| 抵抗 | ||||
| レンジ | 60.00 kΩ 6,000 Ω 600.0 Ω |
|||
| 分解能 | 0.1 Ω (≤600.0 Ω) 1 Ω (≤6,000 Ω) 10 Ω (≤60.00 kΩ) |
|||
| 確度 | 1 % ± 5 桁 | |||
| 静電容量 | ||||
| レンジ | 1000 μF | |||
| 分解能 | 0.1 μF (≤100.0 μF) 1 F (≤1,000 μF) |
|||
| 確度 | 1 % ± 4 桁 | |||
| 機械設備 | ||||
| 寸法 (長さ x 幅 x 高さ) | 274 mm x 86 mm x 47 mm | |||
| 重量 (電池込み) | 463 g | |||
| ジョー開口 | 34 mm | |||
| フレキシブル電流プローブの直径 | 7.5 mm | |||
| フレキシブル電流プローブの長さ(先端部から電気コネクタまで) | 1.8 m | |||
| ロゴウスキー・コイルの長さ | 450 mm | |||
| 環境 | ||||
| 作動温度 | -10 ℃ ~ 50 ℃ | |||
| 保管温度 | -40 ℃ ~ 60 ℃ | |||
| 動作湿度（結露なきこと） | 結露なきこと (<10 ℃) ≤90 % RH (10 ℃ ~ 30 ℃) ≤75 % RH (30 ℃ ~ 40 ℃) ≤45 % RH (40 ℃ ~ 50 ℃) |
|||
| 温度係数 | 28 ℃ を超える、または 18 ℃ 未満の各温度に 0.1 x 仕様確度を追加 | |||
| 保護等級 | IEC 60529: IP30 (ジョー閉時) | |||
| 作動高度 | 2000 m | |||
| 保管高度 | 12,000 m | |||
| 電磁両立性 (EMC) | ||||
| 国際規格 | IEC 61326-1: ポータブル機器の電磁環境、 IEC 61326-2-2 CISPR 11: グループ 1、クラス B |
|||
| グループ 1: 機器自体の内部機能に必要な伝導結合 RF エネルギーを意図的に生成/使用する機器です。 | ||||
| クラス B：家庭用施設、および住宅用建物に電力を供給する低電圧の電力供給網に直接接続された施設での使用に適した機器です。 本装置をテスト対象に接続すると、CISPR 11 で要求されるレベルを超えるエミッションが発生する可能性があります。 |
||||
| 韓国 (KCC) | クラス A 装置 (産業放送および通信装置) | |||
| クラス A: 本製品は産業電磁波装置要件に適合しており、販売者およびユーザーはこれに留意する必要があります。本装置はビジネス環境での使用を目的としており、一般家庭で使用するものではありません。 | ||||
| 米国 (FCC) | 47 CFR 15 サブパート B。本製品は 15.103 条項により免除機器と見なされます。 | |||
| 安全性 | ||||
| 全般 | IEC 61010-1: 汚染度 2 | |||
| 測定 | IEC 61010-2-032: CAT III 1000 V/CAT IV 600 V IEC 61010-2-033: CAT III 1000 V/CAT IV 600 V |
|||
| 漏れ電流測定用電流クランプ | IEC 61557-13: クラス 2、≤30 A/m | |||
| 無線 | ||||
| 無線周波数証明書 | FCC ID: T68-FBLE IC:6627A-FBLE | |||
| 周波数レンジ | 2405 MHz ~ 2480 MHz | |||
| 出力電力 | 100 mW 未満 | |||
| 無線周波数データ | Radio Frequency Data For Class A Devices 簡易版EU適合宣言書 ここに、フルークは、本製品に含まれる無線機器が指令 2014/53/EU に準拠していることを宣言します。EU 適合宣言書の全文は、次のインターネット・アドレスから入手できます: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf. |
|||
