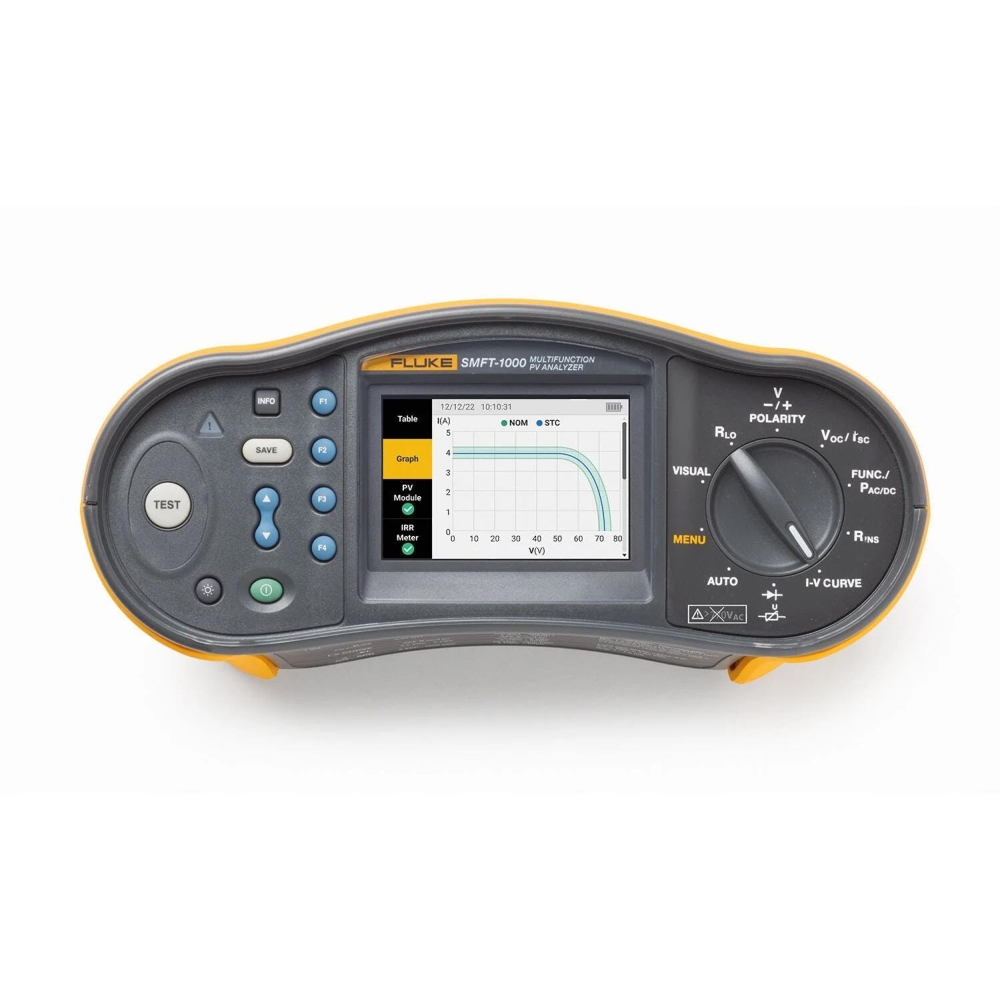

Fluke SMFT-1000 ソーラーツール プロキット FLK-SMFT-1000/PRO
主な特徴
- カテゴリー1およびカテゴリー2の試験に関するIEC 62446-1規格に準拠したオールインワンの太陽光発電システム試験ソリューション
- キットには、太陽光発電資産管理用のTruTest™アドバンスソフトウェアと太陽光発電用クランプテストリードセットが含まれています。
- 現地でのIV曲線の結果をメーカーのIV曲線データと比較する
- 正確なリアルタイムの照度と温度測定のための照度計接続
- 最大約19%の効率でモジュールを正確に測定
太陽光発電（PV）専門家向けに設計されたSMFT-1000ソーラーツールキットは、IEC 62446-1規格に準拠したPV設置、試運転、検査、保守試験のための包括的なソリューションを提供します。FlukeのTruTest™ソフトウェアを使用すれば、太陽光発電施設の設置および試運転試験で得られた測定データを簡単にインポート、整理、分析できるため、ノートパソコンを現場に持ち込むことなく、簡単にレポートを作成できます。最大約19%の効率でモジュールを正確に測定します。
カテゴリー1 – IEC 62446-1フルシーケンス安全性試験
- 保護抵抗アース（Rpe）
- 開回路電圧（Voc）
- 短絡電流（Isc）
- 絶縁抵抗（リンス）
- 極性
注：SMFT-1000は、モジュール効率が19%を超えるシステムにおいて、短絡電流ではなく動作電流を測定します。これは、IEC 62446-1のカテゴリ1試験要件を満たすためです。動作電流の測定には、i100 AC/DC電流クランプ（100A）が必要です。この機能は、TruTest™によるファームウェアアップデートでご利用いただけます。
カテゴリー2 – IEC 62446-1 システム性能試験
SMFT-1000は、現場でIV曲線を測定している最中に、テストデータを読み込むと同時に、メーカーが定義したモジュール仕様に基づいて曲線を表示します。これにより、ノートパソコンやタブレットを使用せずに、測定値を即座に確認できます。新規設備でIV曲線テストを実行し、現場仕様通りに動作しているかどうかを確認したり、既存のモジュールやストリングが期待される性能レベルで動作しているかどうかをテストしたりできます。
- TruTest™によるIV曲線のトレースとソフトウェア分析
- 照度、温度、傾斜、方位
ワイヤレス放射照度計
正確なIV曲線測定を行うには、リアルタイムの日射量と温度データが必要です。SMFT-1000ソーラーツールキットには、IRR2-BT日射量計が含まれています。この計器はSMFT-1000にワイヤレス接続してリアルタイムでデータ通信を行い、可能な限り正確なIV曲線測定を実現します。何らかの理由でワイヤレス接続が中断された場合でも、IRR2-BTは最大17時間データを記録し続け、SMFT-1000で取得したデータと照合することができます。
TruTest™ 高度な太陽光ソフトウェア: テスト結果の処理とレポートの作成にかかる時間を短縮
高速で信頼性の高いTruTest™ソフトウェアは、認証取得と文書化に関するあらゆるニーズに対応します。TruTest™は、太陽光発電資産管理、データストレージ、レポート作成を単一のプラットフォームに統合します。IV曲線によるパネル効率の分析でも、IEC 62446-1に準拠したカテゴリー1試験体制によるシステムの安全性試験でも、顧客に分かりやすいレポートを作成するには、適切なデータ管理が不可欠です。TruTest™ソフトウェアを使用すると、太陽光発電マルチファンクションテスターから測定結果をコンピュータに直接迅速かつ簡単にインポートし、データを整理・分析し、個々の資産データを以前にインポートした測定値と比較することで、包括的で視覚的な顧客レポートを作成できます。
- 太陽光発電所の設置および試運転試験からの測定データを簡単に管理
- IEC 62446-1およびその他の指令に準拠した検査とレポートを迅速に作成します
- 簡単な合否判定によるIV曲線分析。複数回の現場訪問でIV曲線の変化を確認
- サイトデータと以前のサイトデータを比較して、時間の経過に伴う変化を確認します
Fluke TruTest™ ソーラーデータベースアプリ
Fluke TruTest™ ソーラーデータベースアプリは、SMFT-1000 多機能PVテスターとのシームレスな連携を実現するよう設計されており、テストをより容易かつ効率的に行うことができます。このアプリは、広範なソーラーパネルデータベースを搭載しており、パネルの仕様をアナライザーに直接インポートできます。12万種類以上のPVパネルにどこからでもアクセスでき、手作業による入力が不要になるため、テストプロセスが大幅に効率化されます。
保護導体抵抗（R Lo）
| 表示範囲 | 0.00Ω - 19.99Ω | 20.0Ω～199.9Ω | 200Ω～2000Ω |
|---|---|---|---|
| 測定範囲 | 0.20Ω - 19.99Ω | 20.0Ω～199.9Ω | 200Ω～2000Ω |
| 解決 | 0.01Ω | 0.1Ω | 1Ω |
| 正確さ | ± (2% + 2桁) | ± (2% + 2桁) | ±（5％+2桁） |
| テスト電流 | ≥ 200 mA (≤ 2Ω + Rcomp) | ||
| 試験電圧 | 4V DC … 10V DC | ||
| 極性反転 | はい | ||
| テストリードゼロ（Rcomp） | 最大3Ω | ||
PVモジュール/PVストリング、開放電圧（Voc）
| 表示範囲 | 0.0V～99.9V | 100V～1000V | |
|---|---|---|---|
| 測定範囲 | 5.0V～99.9V | 100V～1000V | |
| 解決 | 0.1V | 1V | |
| 正確さ | ± (0.5 % + 2 桁) | ± (0.5 % + 2 桁) | |
| 極性テスト | はい | ||
PVモジュール/PVストリング、短絡電流（Is/c）
| 表示範囲 | 0.0 A - 20.0 A |
|---|---|
| 測定範囲 | 0.2A～20.0A |
| 解決 | 0.1A |
| 正確さ | ± (1% + 2桁) |
絶縁抵抗（RINS）
| 表示範囲 | 0.00 MΩ - 99.99 MΩ | 100.0 MΩ - 199.9 MΩ | 200 MΩ - 999 MΩ |
|---|---|---|---|
| 測定範囲 | 0.20 MΩ - 99.99 MΩ | 100.0 MΩ - 199.9 MΩ | 200 MΩ - 999 MΩ |
| 解決 | 0.01 MΩ | 0.1 MΩ | 1MΩ |
| 正確さ | ± (5% + 5桁) | ± (10% + 5桁) | ± (20% + 5桁) |
| 無負荷時のテスト電圧 | テスト電圧 @ ≥ 1 mA | テスト電流 | |
|---|---|---|---|
| 測定範囲 | 50 V / 100 V / 250 V 最大 199.9 MΩ 500V / 1000 V 最大 999 MΩ |
250V @ 250kΩ 500V@ 500kΩ 1000V @ 1MΩ |
最小1 mA（@ 250 kΩ / 500 kΩ / 1 MΩ）、最大1.5 mA（短絡） |
| 解決 | 1V | 1V | |
| 正確さ | 0%～+20% | 0%～+10% |
ブロッキングダイオードチェック（Vbd）
| 表示範囲 | 0.00 V DC - 6.00 V DC |
|---|---|
| 測定範囲 | 0.50 V DC - 6.00 V DC |
| 解決 | 0.01 V DC |
| 正確さ | ±（5％+10桁） |
サージ保護装置（SPD）
| 表示範囲 | 0V DC - 1000V DC |
|---|---|
| 測定範囲 | 50 V DC - 1000 V DC |
| 解決 | 1V DC |
| 正確さ | ± (10% + 5桁) |
4 mmテストソケットによるAC/DC電圧測定
| 表示範囲 | 0.0 V AC - 99.9 V AC | 100 V AC - 700 V AC | 0.0 V DC - 99.9 V DC | 100 V DC - 1000 V DC |
|---|---|---|---|---|
| 測定範囲 | 5.0 V AC - 99.9 V AC | 100 V AC - 700 V AC | 5.0 V DC - 99.9 V DC | 100 V DC - 1000 V DC |
| 解決 | 0.1V | 1V | 0.1V | 1V |
| 正確さ | ± (2.5% + 2桁) | ± (2.5% + 2桁) | ± (2.5% + 2桁) | ± (2.5% + 2桁) |
| 検出AC/DC | はい（自動） | |||
| + / - 極性チェック | はい | |||
i100クランプによるAC/DC電流
| 表示範囲 | 0.0 A DC – 100 A DC | 0.0 A AC – 100 A AC TRMS |
|---|---|---|
| 測定範囲 | 1.0 A DC – 100 A DC | 1.0 A AC – 100 A AC TRMS |
| 解決 | 0.1A | 0.1A |
| 精度（DC、AC 50 Hz/60 Hz） | ± (5% + 2桁) * | ± (5% + 2桁) * |
* i100クランプ許容差は包括的ではありません
i100 クランプ許容差
| 表示範囲 | 該当なし |
|---|---|
| 測定範囲 | 1 A - 100 A DC または AC < 1 kHz |
| 出力信号 | 10 mV/A AC/DC |
| 精度（DC、AC 50 Hz/60 Hz） | ±（1.5％+ 0.1A） |
AC/DC電力測定（i100クランプ付き）
| 表示範囲 | 0.0 V AC - 700 V AC 0.0 V DC - 1000 V DC |
0 A AC/DC - 100 A AC/DC | 0kW/kVA～100kW/kVA |
|---|---|---|---|
| 測定範囲 | 5.0 V AC - 700 V AC 5.0 V DC - 1000 V DC |
1 A AC/DC - 100 A AC/DC | 5kW/kVA～100kW/kVA |
| 解決 | 0.1V | 0.1A | 1kW/kVA |
| 精度（DC、AC 50 Hz/60 Hz） | ± (2.5% + 2桁) | ± (6.5% + 3桁) | ± (10% + 4桁) |
一般仕様
| SMFT-1000サイズ | 10 cm x 25.0 cm x 12.5 cm（3.8インチ x 9.8インチ x 4.9インチ） |
|---|---|
| SMFT-1000重量 | 1.4 kg (3.09 ポンド) |
| バッテリー | 単3形乾電池 6本 (IEC LR6) |
| 動作温度 | 0℃～50℃（32℉～122℉） |
| 保管温度 | -30 ℃ ～ 60 ℃ (-22 ℉ ～ 140 ℉) 電池を取り外した状態 |
| 動作高度 | 最大2000メートル |
| 保管高度 | 最大2000メートル |
| 安全性 | |
| SMFT-1000 PVアナライザー | IEC 61010-1 汚染度2 IEC 61010-2-034 CAT III 1000 V dc、CAT III 700 V AC |
| i100 電流クランプ | IEC 61010-2-032、タイプD（絶縁導体用）、1000 V |
| アクセサリー | IEC 61010-031 |
| TL1000-MC4 | CAT III 1500 V、20 A |
| TP1000 リモートプローブ（キャップ付き） | CAT IV 600 V、CAT III 1000 V、10 A |
| TP1000 リモートプローブ（キャップなし） | CAT II 1000 V、10 A |
| TL1000 テストリード | CAT III 1000 V、10 A |
| TL1000/30M テストリード | CAT III 1000 V、CAT IV 600 V、5 A（リール上）10 A（完全伸長） |
| TP74 テストプローブ（キャップ付き） | CAT III 1000 V、10 A |
| TP74 テストプローブ（キャップなし） | CAT II 1000 V、10 A |
| AC285 ワニ口クリップ | CAT III 1000 V、10 A |
| パフォーマンス | IEC 61557-1、IEC 61557-2、IEC 61557-4、IEC 61557-10 |
電磁両立性（EMC）
| 国際的 | IEC 61326-1：携帯型電磁環境、CISPR 11：グループ1、クラスA グループ1：機器は、機器自体の内部機能に必要な伝導結合無線周波数エネルギーを意図的に生成および/または使用します。 クラスA：機器は、住宅施設および家庭用建物に電力を供給する低電圧電源ネットワークに直接接続されている施設を除くすべての施設での使用に適しています。 伝導妨害および放射妨害により、その他の環境では電磁両立性を確保することが困難になる可能性があります。 注意：本機器は住宅環境での使用を想定しておらず、そのような環境では無線受信に十分な保護を提供できない可能性があります。 |
|---|
無線モジュール
| 周波数範囲 | 2.402GHz～2.480GHz |
|---|---|
| 出力電力 | 8dBm |
最大約19%の効率でモジュールを正確に測定します。
商品仕様
| 製品名: | FLK-SMFT-1000/PRO |
|---|---|
| 型番: | FLK-SMFT-1000/PRO |
| メーカー: | フルーク・ネットワークス |
