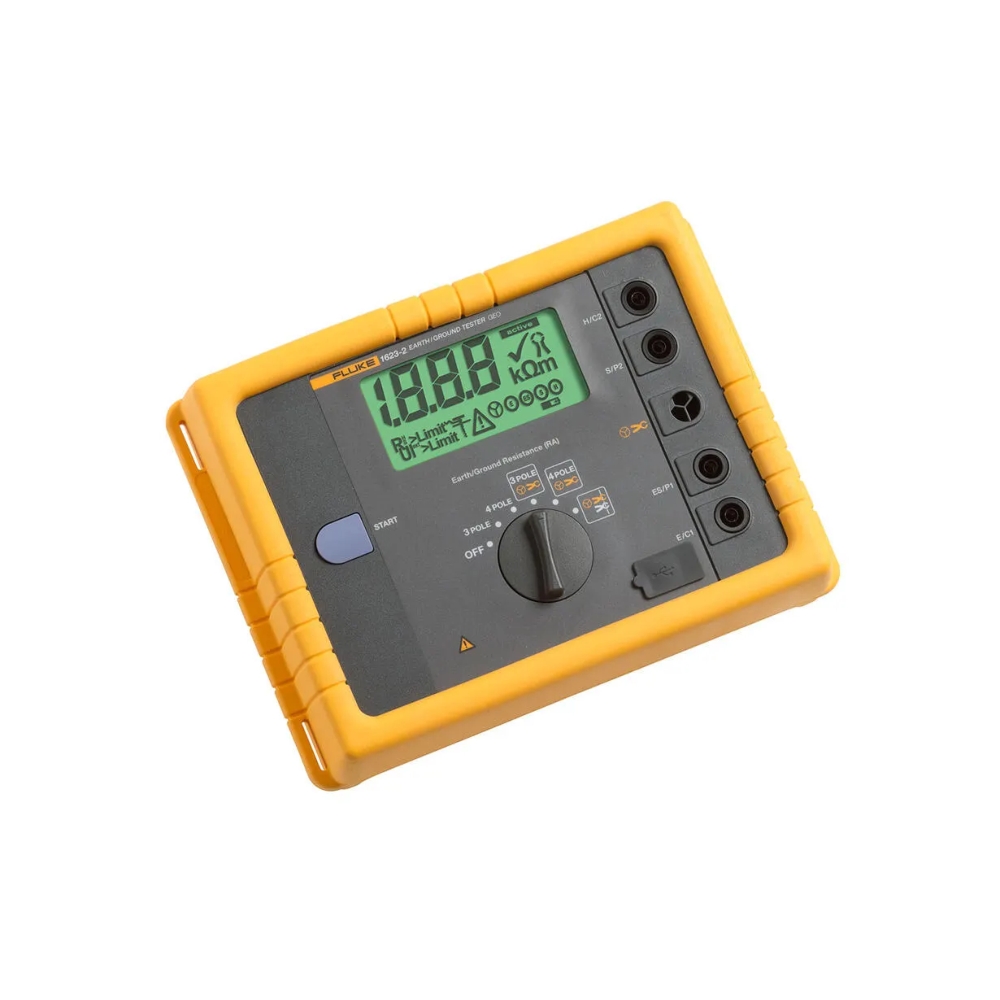

FLUKE 接地抵抗計 FLUKE-1623-2
主な機能
アース棒不要のテスト
Fluke 1623-2 接地テスターでは、クランプのみを使用して接地ループ抵抗を測定できます。このテスト方法では、2 つのクランプを接地ロッドの周囲に配置し、それぞれをテスターに接続します。アース棒はまったく使用しません。1 つ目のクランプで既知の固定電圧を誘導し、2 つ目のクランプを使用して電流を計測します。次に、テスターにより接地ロッドの抵抗が自動的に測定されます。このテスト方法は、テスト対象の建物や構造物に接地システムが存在しない場合には使用できませんが、たいていの場合は使用できます。多くの住宅用途で見られるように、接地への経路が 1 つしかない場合、アース棒不要のテスト法では、許容値が提供されません。この場合は、電位降下法を使用する必要があります。
アース棒不要のテストでは、接地ロッドの接続を解除する必要はありません。テスト中は接地システムを接続したままにしてください。接地システムの各接地ロッドにアース棒を配置また接続する必要はなくなりました。これにより大幅に時間を節約できます。アース棒を地中に配置できないため以前はテストが困難だった、ビルの内部や高圧線用の鉄塔といった場所でも、接地テストが実行できます。
最も完全なテスター
Fluke 1623-2 は、4 種類すべての接地抵抗測定が可能な独自の接地テスターです。
- 3 極および 4 極電位降下、アース抵抗ループ・テスト
- 4 極土壌抵抗テスト
- クランプ 1 つを使用した選択的接地ロッド・テスト
- クランプ 2 つを使用したアース棒不要の接地ロッド・テスト
- 屋外使用対応の IP56 評価
- 堅牢なキャリング・ケース
- USB によるデータの保存と転送
| 詳細仕様 | |
|---|---|
| 一般 | |
| ディスプレイ: 1999 カウント LCD | 特殊記号表示可、桁高さ 25 mm、蛍光バックライト |
| ユーザー・インターフェース | ターン・アンド・スタートのワン・ボタン・コンセプトによる瞬時測定。ロータリー・スイッチとスタート・ボタンの操作のみ |
| 堅牢かつ優れた防水性および防塵性 | 過酷な環境条件に対応する機器設計 (ゴム製保護カバー、IP56) |
| メモリー | 最大 1500 件の内部メモリー・ストレージ (USB ポート経由でアクセス可能) |
| 温度範囲 | |
| 作動温度 | -10 ℃ ~ 50 ℃ |
| 保管温度 | -30 ℃ ~ 60 ℃ |
| 温度係数 | 読み取り値の ± 0.1 %/℃ (< 18 ℃、> 28 ℃) |
| 固有エラー | 基準温度範囲を参照、1 年保証 |
| 操作エラー | 作動温度範囲を参照、1 年保証 |
| 気候クラス | C1 (IEC 654-1)、-5 ℃ ~ +45 ℃、5 % ~ 95 % RH |
| 保護タイプ | ケースは IP56、バッテリー・ケースの蓋は IP40 (EN60529 準拠) |
| 安全性 | 二重絶縁および/または強化絶縁による保護最大50 V (接地まで)IEC61010-1: 汚染等級 2 |
| EMC (放射耐性) | IEC61326-1: ポータブル |
| 品質システム | DIN ISO 9001 準拠で開発、設計、製造 |
| 外部電圧 | V 外部、最大 = 24 V (DC、AC < 400 Hz)、これより高い値での測定禁止 |
| V 外部除去 | > 120 dB (162⁄3、50、60、400 Hz) |
| 測定時間 | 標準で 6 秒 |
| 最大過負荷 | 250 V rms (誤用に関連) |
| 補助電源 | 1.5 V アルカリ (単 3 電池タイプ) 6 本 |
| バッテリー寿命期間 | 標準 > 3,000 測定 |
| 寸法 (幅 x 高さ x 奥行) | 250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
| 重量 | 1.1 kg、バッテリーを含む 7.6 kg、キャリング・ケース内のアクセサリーとバッテリー |
| RA 3 極接地抵抗測定 (IEC 1557-5) | |
| スイッチ位置 | RA 3 極 |
| 分解能 | 0.001 Ω ~ 10 Ω |
| 測定レンジ | 0.020 kΩ ~ 19.99 kΩ |
| 確度 | ± (測定値の 2 % + 3 桁) |
| 操作エラー | ± (測定値の 2 % + 3 カウント) |
| 測定原理: 電流および電圧測定 | |
| 測定電圧 | Vm = 48 V AC |
| 短絡回路電流 | > 50 mA |
| 周波数の測定 | 128 Hz |
| プローブ抵抗 (RS) | 最大 100 kΩ |
| 補助接地電極抵抗 (RH) | 最大 100 kΩ |
| RH および R からの追加誤差S | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2 % |
| 誤差インジケーターによる RS および RH のモニター。 自動レンジ選択。 電流クランプ経由の電流が小さすぎる場合、測定は実行されません。 |
|
| R A 4 極接地抵抗測定 (IEC 1557-5) | |
| スイッチ位置 | R A 4 極 |
| 分解能 | 0.001 Ω ~ 10 Ω |
| 測定レンジ | 0.020 kΩ ~ 19.99 kΩ |
| 確度 | ± (測定値の 2 % + 3 桁) |
| 操作エラー | ± (測定値の 2 % + 3 カウント) |
| 測定原理: 電流および電圧測定 | |
| 測定電圧 | Vm = 48 V AC |
| 短絡回路電流 | > 50 mA |
| 周波数の測定 | 128 Hz |
| プローブ抵抗 (R S +R ES) | 最大 100 kΩ |
| 補助接地電極抵抗 (R H) | 最大 100 kΩ |
| RH および R からの追加誤差S | R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2 % |
| 誤差インジケーターによる RS および RH のモニター。 自動レンジ選択。 |
|
| 電流クランプによる RA 3 極選択接地測定 (RA (クランプ使用)) | |
| スイッチ位置 | RA (クランプ使用、3 極) |
| 分解能 | 0.001 Ω ~ 10 Ω |
| 測定レンジ | 0.020 kΩ ~ 19.99 kΩ |
| 確度 | ± (測定値の 7 % + 3 カウント) |
| 操作エラー | ± (測定値の 10 % + 5 カウント) |
| 測定原理: 電流/電圧測定 (外部電流クランプあり) | |
| 測定電圧 | Vm = 48 V AC |
| 短絡回路電流 | > 50 mA |
| 周波数の測定 | 128 Hz |
| プローブ抵抗 (RS) | 最大 100 kΩ |
| 補助接地電極抵抗 (R H) | 最大 100 kΩ |
| 誤差インジケーターによる RS および RH のモニター。 自動レンジ選択。 電流クランプ経由の電流が小さすぎる場合、測定は実行されません。 |
|
| 電流クランプによる RA 4 極選択接地測定 (RA (クランプ使用)) | |
| スイッチ位置 | RA (クランプ使用、4 極) |
| 分解能 | 0.001 Ω ~ 10 Ω |
| 測定レンジ | 0.020 kΩ ~ 19.99 kΩ |
| 確度 | ± (測定値の 7 % + 3 カウント) |
| 操作エラー | ± (測定値の 10 % + 5 カウント) |
| 測定原理: 電流/電圧測定 (外部電流クランプあり) | |
| 測定電圧 | Vm = 48 V AC |
| 短絡回路電流 | > 50 mA |
| 周波数の測定 | 128 Hz |
| プローブ抵抗 (RS) | 最大 100 kΩ |
| 補助接地電極抵抗 (R H) | 最大 100 kΩ |
| 誤差インジケーターによる RS および RH のモニター。 自動レンジ選択。 電流クランプ経由の電流が小さすぎる場合、測定は実行されません。 |
|
| アース棒不要の接地抵抗ループ測定 (2 つのクランプ) | |
| スイッチ位置 | R A 4 極、2 つのクランプ |
| 分解能 | 0.001 Ω ~ 10 Ω |
| 測定レンジ | 0.020 kΩ ~ 19.99 kΩ |
| 確度 | ± (測定値の 7 % + 3 カウント) |
| 操作エラー | ± (測定値の 10 % + 5 カウント) |
| 測定原理: 閉ループでの抵抗のアース棒不要測定、2 つの変流器を使用 | |
| 測定電圧 | Vm = 48 V AC |
| 周波数の測定 | 128 Hz |
| 雑音電流 (I EXT) | 最大I EXT = 10 A (AC) (R A < 20 Ω) |
| 最大I EXT = 2 A (AC) (R A > 20 Ω) | |
| 自動レンジ選択 アース棒不要の接地ループ計測に関する情報は、指定された最小距離で推奨の電流クランプに接続して使用する場合にのみ有効です。 |
|
商品仕様
| 製品名: | FLUKE-1623-2 |
|---|---|
| 型番: | FLUKE-1623-2 |
| メーカー: | フルーク |
