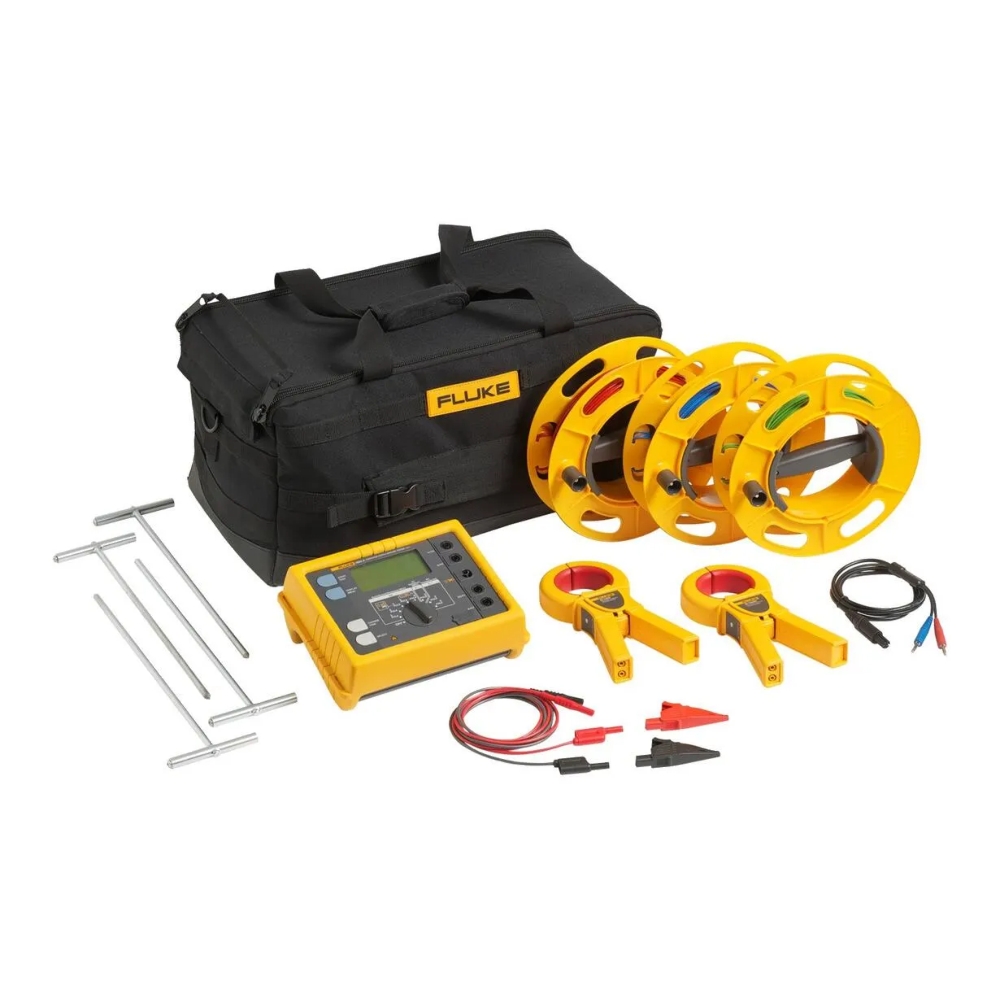

FLUKE 高機能接地抵抗計キット FLUKE-1625-2 KIT
主な機能
アース棒不要のテスト
Fluke 1625-2 接地テスターでは、クランプのみを使用して接地ループ抵抗を測定できます。このテスト方法では、2 つのクランプを接地ロッドの周囲に配置し、それぞれをテスターに接続します。アース棒はまったく使用しません。1 つ目のクランプで既知の固定電圧を誘導し、2 つ目のクランプを使用して電流を計測します。次に、テスターにより接地ロッドの抵抗が自動的に測定されます。このテスト方法は、テスト対象の建物や構造物に接地システムが存在しない場合には使用できませんが、たいていの場合は使用できます。多くの住宅用途で見られるように、接地への経路が 1 つしかない場合、アース棒不要のテスト法では、許容値が提供されません。この場合は、電位降下法を使用する必要があります。
アース棒不要のテストでは、接地ロッドの接続を解除する必要はありません。テスト中は接地システムを接続したままにしてください。接地システムの各接地ロッドにアース棒を配置また接続する必要はなくなりました。これにより大幅に時間を節約できます。アース棒を地中に配置できないため以前はテストが困難だった、ビルの内部や高圧線用の鉄塔といった場所でも、接地テストが実行できます。
最も完全なテスター
Fluke 1625-2 は、4 種類すべての接地抵抗測定が可能な独自の接地テスターです。
- 自動周波数制御 (AFC) – 存在する干渉を特定し、影響を最小限に抑えるように測定周波数を選択。より正確な接地抵抗値の測定が可能
- R * 測定 – 55 Hz で接地インピーダンスを計算。接地への障害で見られる接地抵抗をより正確に反映
- 調整可能な限界値 – より迅速なテストが可能
- 3 極および 4 極電位降下、アース抵抗ループ・テスト
- 4 極土壌抵抗テスト
- クランプ 1 つを使用した選択的接地ロッド・テスト
- クランプ 2 つを使用したアース棒不要の接地ロッド・テスト
- 屋外使用対応の IP56 評価
- 堅牢なキャリング・ケース
- USB によるデータの保存と転送
| 詳細仕様 | |
|---|---|
| 一般 | |
| メモリー | 最大 1500 件の内部メモリー・ストレージ (USB ポート経由でアクセス可能) |
| 測定機能 | 干渉電圧および周波数、クリップオン変流器あり/なしでの接地抵抗 3 極および 4 極、AC での抵抗 2 極、DC での 2 極および 4 極 |
| ディスプレイ | 4 桁 (2999 カウント) – 7 セグメント液晶ディスプレイ、可視性を向上 |
| 操作 | 中央ロータリー・スイッチおよび機能キー |
| 温度範囲 | |
| 作動温度 | -10 ℃ ~ 50 ℃ |
| 保管温度 | -30 ℃ ~60 ℃ (-22 ℉ ~ 140 ℉) |
| 温度係数 | 読み取り値の ± 0.1 %/℃ (< 18 ℃、> 28 ℃) |
| 保護の種類 | ケースは IP56、バッテリー・ケースの蓋は IP40 (EN60529 準拠) |
| 最大電圧 | 警告 – ソケット「クランプ」からソケット E、ES、S、または H |
| U RMS = 0 V | |
| ソケット E、ES、S、または H からそれぞれのソケットへ、任意の組み合わせ可。最大U RMS = 250 V (誤用に関連) | |
| 安全性 | 二重絶縁および/または強化絶縁による保護最大50 V (接地まで)、IEC61010-1 汚染等級 2 |
| 品質基準 | DIN ISO 9001 準拠の開発、設計、および製造 |
| 外部場の影響 | DIN 43780 (8/76) に準拠 |
| 補助電源 | 1.5 V アルカリ (IEC 単 3 電池) 6 本 |
| バッテリー寿命期間 | 単 3 電池: 標準で 3,000 測定 (R E+R H ≤ 1 kΩ) |
| 単 3 電池: 標準で6,000 測定 (R E + R H > 10 kΩ) | |
| 寸法 (幅 x 高さ x 奥行) | 250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
| 重量 | ≤ 1.1 kg アクセサリーなし、7.6 kgキャリング・ケース内のアクセサリーとバッテリーを含む |
| ケース材質 | ポリエステル |
| 干渉電圧の測定、DC + AC (U ST) | |
| 誤差の測定限界: 方法 | 全波整流 |
| 測定レンジ | 1 V~50 V |
| 表示範囲 | 0.0 V~50 V |
| 分解能 | 0.1 V |
| 周波数レンジ | DC/AC 45 Hz ~ 400 Hz 正弦 |
| 確度 | ± (測定値の 5 % + 5 カウント) |
| 測定順序 | 約4 回/秒 |
| 内部抵抗 | 約1.5 MΩ |
| 最大過負荷 | U RMS = 250 V |
| 干渉周波数の測定 (F) | |
| 誤差の測定限界: 方法 | 干渉電圧の振動周期の測定 |
| 測定レンジ | 6.0 Hz ~ 400 Hz |
| 表示範囲 | 16.0 Hz ~ 299.9 Hz ~ 999 Hz |
| 分解能 | 0.1 Hz ~ 1 Hz |
| レンジ | 1 V~50 V |
| 確度 | ± (測定値の 1 % + 2 カウント) |
| 接地抵抗 (RE) | |
| 測定方法 | プローブを使用した電流および電圧の測定、IEC61557-5 に準拠 |
| 開放回路電圧 | 20/48 V、AC |
| 短絡回路電流 | 250 mA AC |
| 測定周波数 | 94、105、111、128 Hz を手動または自動で選択(AFC) 機能 R* で 55 Hz |
| ノイズ除去 | 120 dB (16 2/3、50、60、400 Hz) |
| 最大過負荷 | U RMS = 250 V |
| 電気測定仕様 | ||||
|---|---|---|---|---|
| 固有エラーまたは影響量 | 基準条件または指定作動範囲 | 指定コード | IEC 1557 の関連パートに従った要件またはテスト | テストの種類 |
| 固有エラー | 基準条件 | A | パート 5、6.1 | R |
| ボタン | 基準点 ± 90 ° | E1 | パート 1、4.2 | R |
| 供給電圧 | メーカー指定の限界値 | E2 | Part 1、4.2、4.3 | R |
| 温度 | 0 ℃ および 35 ℃ | E3 | パート 1、4.2 | T |
| シリーズ干渉電圧 | 4.2 および 4.3 を参照 | E4 | Part 5、4.2、4.3 | T |
| プローブおよび補助接地電極の抵抗 | 0 ~ 100 x R A ただし、≤ 50 kΩ | E5 | パート 5、4.3 | T |
| システム周波数 | 公称周波数の 99 % ~ 101 % | E7 | パート 5、4.3 | T |
| システム電圧 | 公称電圧の 85 % ~ 110 % | E8 | パート 5、4.3 | T |
| 操作エラー | B = ± (|A| + 1,15 √E 21 E 22 E 23 E 24 E 25 E 26 ) | パート 5、4.3 | R | |
| A = 固有エラー En = 変動 R = ルーチン・テスト T = タイプ・テスト |
B[%] = ± B/基底値 x 100 % | |||
| 測定レンジ | 0.020 Ω ~ 300 kΩ | |||
| 表示範囲 | 0.001 Ω ~ 2.999 Ω | |||
| 3.00 Ω ~ 29.99 Ω | ||||
| 30.0 Ω ~ 299.9 Ω | ||||
| 0.300 kΩ ~ 2.999 kΩ | ||||
| 3.00 kΩ ~ 29.99 kΩ | ||||
| 30.0 kΩ ~ 299.9 kΩ | ||||
| 分解能 | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| 確度 | ± (測定値の 2 % + 2 カウント) | |||
| 操作エラー | ± (測定値の 5 % + 5 カウント) | |||
| 測定時間 | 通常 8 秒 (固定周波数)、30 秒最大(すべての測定周波数の完全サイクル) | |||
| プローブおよび補助接地電極の抵抗による追加の誤差 | RH (RS + 2000 Ω)/RE x 1.25 x 10-6 % + 5 カウント | |||
| RH および R の測定誤差S | 標準でR E の 10 % + R S + RH | |||
| 最大プローブ抵抗 | ≤ 1 MΩ | |||
| 最大補助接地電極抵抗 | ≤ 1 MΩ | |||
| IEC61557-5 で要求される限界値内に誤差が維持されているかどうかを自動でチェックします。 プローブ抵抗、補助接地電極抵抗、および接地抵抗の測定後に、影響条件によって測定誤差が 30 % を上回ることが想定される場合、ディスプレイに警告記号が表示され、RS または RH が高すぎることが示されます。 |
||||
| 補助接地電極抵抗 R に基づいて測定分解能の自動切り替えが行われます。H | |
|---|---|
| U[246]measU[248] | < 300 Ω |
| < 6 Ω | |
| < 60 Ω | |
| < 600 Ω | |
| U[253]measU[255] | < 250 Ω |
| < 2.5 kΩ | |
| < 25 kΩ | |
| < 250 kΩ | |
| 分解能 | 1 mΩ |
| 10 MΩ | |
| 100 MΩ | |
| 1 Ω | |
| 接地抵抗の選択的測定 (R E クランプ) | ||
|---|---|---|
| 測定方法 | EN61557-5 に従ってプローブを使用して電流および電圧を測定。追加の変流器 (特許出願中) を使用して個々の分岐で電流を測定 | |
| 開放回路電圧 | 20/48 V AC | |
| 短絡回路電流 | 250 mA AC | |
| 測定周波数 | 94、105、111、128 Hz を手動または自動で選択 (AFC)、55 Hz (R *) | |
| ノイズ除去 | 120 dB (162/3、50、60、400 Hz) | |
| 最大過負荷 | 最大U RMS = 250 V (測定は開始されません) | |
| 測定レンジ | 0.020 Ω ~ 300 kΩ | |
| 表示範囲 | 0.001 Ω ~ 2.999 Ω | |
| 3.00 Ω ~ 29.99 Ω | ||
| 30.0 Ω ~ 299.9 Ω | ||
| 0.300 kΩ ~ 2.999 kΩ | ||
| 3.00 kΩ ~ 29.99 kΩ | ||
| 分解能 | 0.001 Ω | |
| 0.01 Ω | ||
| 0.1 Ω | ||
| 1 Ω | ||
| 10 Ω | ||
| 確度 | ± (測定値の 7 % + 2 カウント) | |
| 操作エラー | ± (測定値の 10 % + 5 カウント) | |
| プローブおよび補助接地型電極の抵抗による追加誤差 | RH (RS + 2000 Ω)/RETOTAL x 1.25 x 10-6 % + 5 カウント | |
| RH および R の測定誤差S | 標準でR ETOTAL の 10 % + R S + RH | |
| 測定時間 | 通常8 秒(固定周波数)、30 秒最大(すべての測定周波数の完全サイクル) | |
| 測定する 1 つの分岐の最小電流 | 0.5 mA | 変換器使用 (1000:1) |
| 0.1 mA | 変換器使用 (200:1) | |
| 最大変流器経由の干渉電流 | 3:00 AM | 変換器使用 (1000:1) |
| * 推奨の電流クランプ/変流器を使用 | ||
| 抵抗測定 (R ~) | |
|---|---|
| 測定方法 | 電流および電圧の測定 |
| 測定電圧 | 20 V AC、方形波 |
| 短絡回路電流 | > 250 mA AC |
| 測定周波数 | 94、105、111、128 Hz を手動または自動で選択 (AFC) |
| 測定レンジ | 0.020 Ω ~ 300 kΩ |
| 表示範囲 | 0.001 Ω ~ 2.999 Ω |
| 3.00 Ω ~ 29.99 Ω | |
| 30.0 Ω ~ 299.9 Ω | |
| 300 Ω ~ 2999 Ω | |
| 3.00 kΩ ~ 29.99 kΩ | |
| 30.0 kΩ ~ 299.9 kΩ | |
| 分解能 | 0.001 Ω |
| 0.01 Ω | |
| 0.1 Ω | |
| 1 Ω | |
| 10 Ω | |
| 100 Ω | |
| 確度 | ± (測定値の 2 % + 2 カウント) |
| 操作エラー | ± (測定値の 5 % + 5 カウント) |
| 測定時間 | 標準で 6 秒 |
| 最大干渉電圧 | 24 V、これより高い電圧の測定は開始されません |
| 最大過負荷 | U RMS 最大= 250 V |
| 抵抗測定 (R DC) | |
|---|---|
| 測定方法 | IEC61557-4 に従った電流/電圧測定が可能 |
| 測定電圧 | 20 V DC |
| 短絡回路電流 | 250 mA dc |
| 測定値の構成 | 4 極測定では、H、S、ES のワイヤーを追加の誤差なく延長可能。 ワイヤー E の抵抗 > 1 Ω の場合、5 m Ω/Ω の追加誤差が発生する可能性あり。 |
| 測定レンジ | 0.020 Ω ~ 300 kΩ |
| 表示範囲 | 0.001 Ω ~ 2.999 Ω |
| 3.00 Ω ~ 29.99 Ω | |
| 30.0 Ω ~ 299.9 Ω | |
| 300 Ω ~ 2999 Ω | |
| 3.0 kΩ ~ 29.99 kΩ | |
| 30.0 kΩ ~ 299.9 kΩ | |
| 分解能 | 0.001 Ω |
| 0.01 Ω | |
| 0.1 Ω | |
| 1 Ω | |
| 10 Ω | |
| 100 Ω | |
| 確度 | ± (測定値の 2 % + 2 カウント) |
| 操作エラー | ± (測定値の 5 % + 5 カウント) |
| 測定順序 | 約2 回/秒 |
| 測定時間 | 通常 4 秒、極性反転を含む (2 極または 4 極) |
| 最大干渉電圧 | ≤ 3 V AC または DC、これより高い電圧の測定は開始されません |
| 最大誘導率 | 2 H |
| 最大負荷 | U RMS = 250 V |
| 導線抵抗 (R K) の補正 | |
|---|---|
| 機能 R K) の補正をオンに切り替えることが可能E 3 極、R E 4 極 (クランプ)、R AC、および R DC 2 極で導線抵抗 (R | |
| 測定値の構成 | R display = R measured - R compensated* |
| * 設定点入力値 RK = 0.000 Ω、測定調整により 0.000 ~ 29.99 Ω の変動。 | |
| アース棒不要の接地抵抗ループ測定 (2 つのクランプ、アース棒不要) | |
|---|---|
| スイッチ位置 | RA 4 極 (2 つのクランプ、アース棒不要) |
| 分解能 | 0.001 Ω ~ 0.1 Ω |
| 測定レンジ | 0.02 Ω ~ 199.9 Ω |
| 確度 | ± (読み取り値の 7 % + 3 カウント) |
| 操作エラー | ± (読み取り値の 10 % + 5 カウント) |
| 測定電圧 | Vm = 48 V AC (一次) |
| 測定周波数 | 128 Hz |
| 雑音電流 (IEXT) | 最大IEXT = 10 A (AC) (RA < 20 Ω) |
| 最大IEXT = 2 A (AC) (RA > 20 Ω) | |
| 測定原理: 閉ループでの抵抗のアース棒不要測定、2 つの変流器を使用 自動レンジ選択。 アース棒不要の接地ループ計測に関する情報は、指定された最小距離で推奨の電流クランプに接続して使用する場合にのみ有効です。 |
|
商品仕様
| 製品名: | FLUKE-1625-2 KIT |
|---|---|
| 型番: | FLUKE-1625-2 KIT |
| メーカー: | フルーク |
