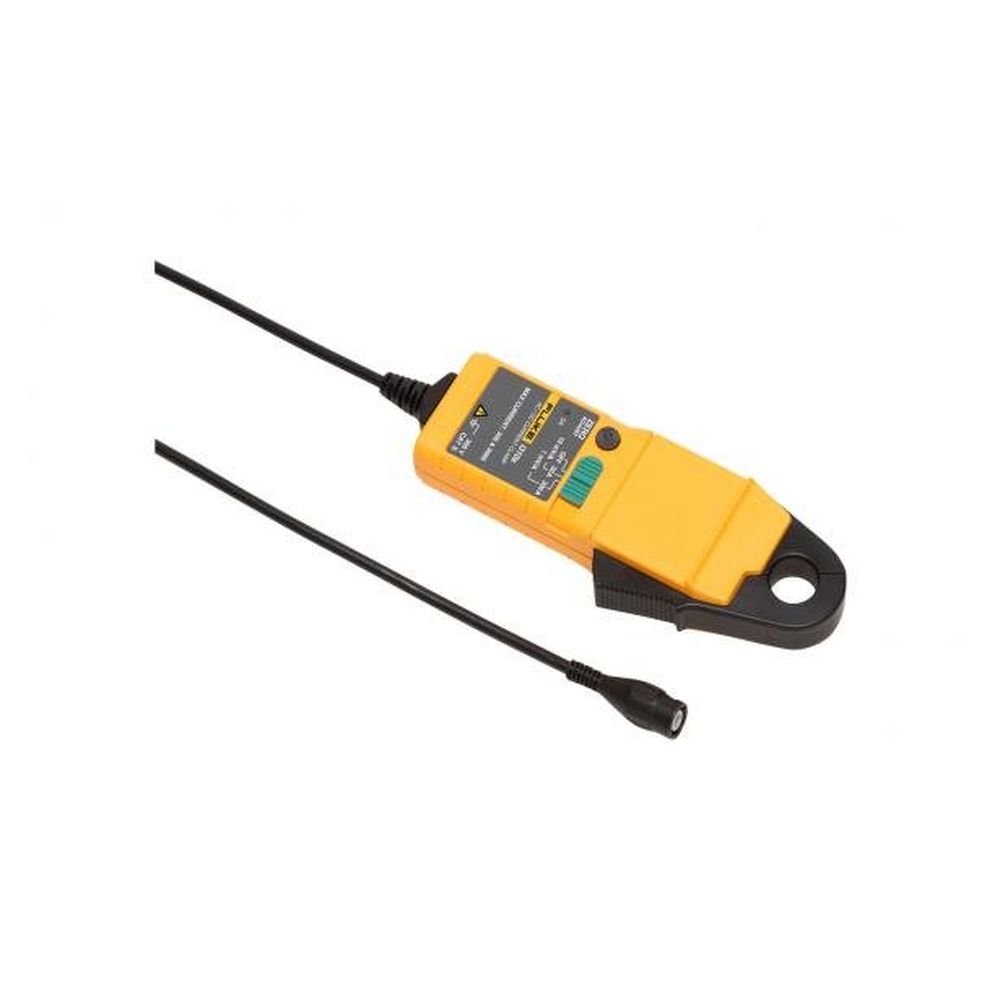

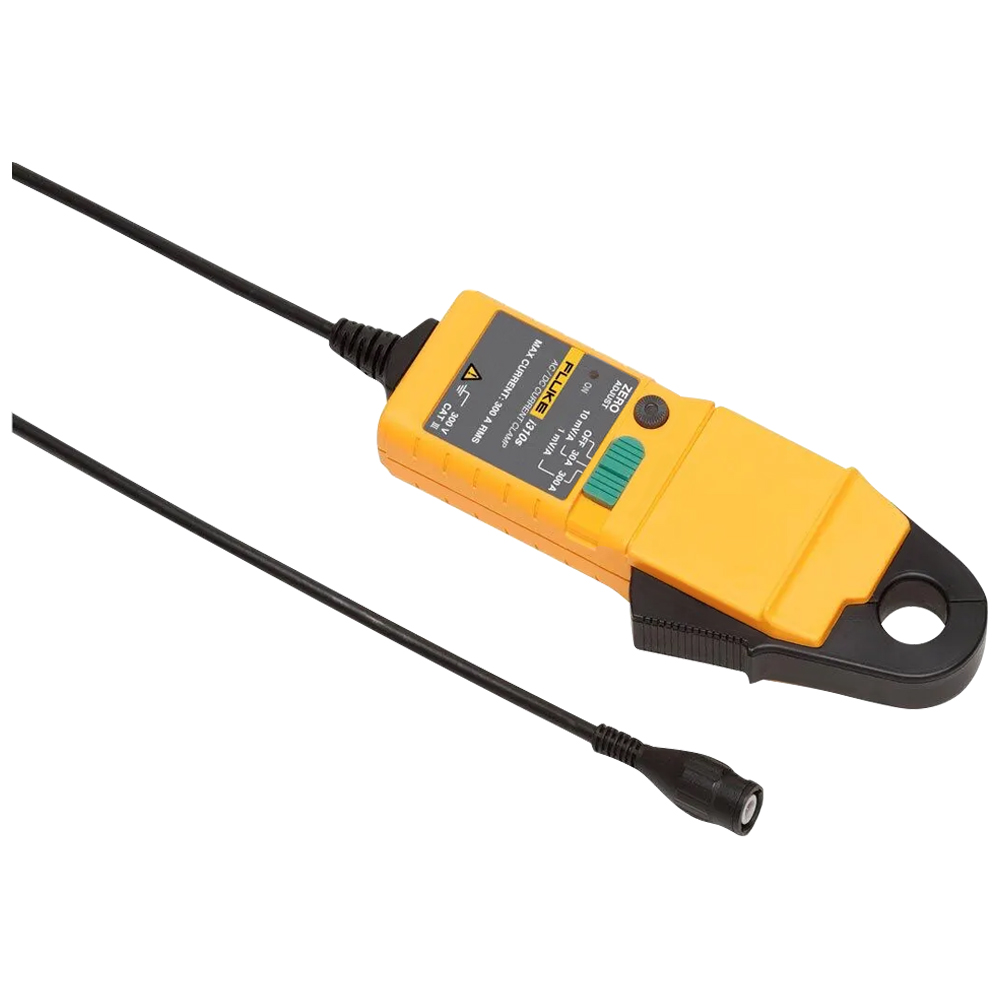

i310s 電流プローブ
i310s 電流プローブはホール効果技術に基づいており、DC 電流と AC 電流の両方の測定に使用できます。i310s は、オシロスコープや、正確な非接触電流測定に適した他の記録計器と併用できます。
主な機能
- 電流レンジ: 30 A および 300 A AC RMS または ± 45 A および 450 A DC
- 測定レンジ: ± 45 A および 450 A DC
- 出力感度: 10 mV/A (40 A) ? 1 mV/A (400 A)
- 分解能: ± 50 mA (40 A) ? ± 100 mA (400 A)
- 負荷インピーダンス: > 10 k オーム、£ 100 pF
- 周波数レンジ (小信号): DC ? 20 kHz (- 3 dB)
- 1 kHz 未満の位相シフト、< 2 度
- 温度係数: 測定値の ± 0.1%/°C
- 電源: 9 V アルカリ電池
仕様
| 電気的特性 | ||
| 電流レンジ | 30 A および 300 A AC RMS または ± 45 A および 450 A DC | |
| AC RMS または DC | ± 45 A および 450 A | |
| 流入電流 | 最大 600 A AC RMS | |
| 出力感度 | 10 mV/A (30 A) | |
| 1 mV/A (300 A) | ||
| 確度 (+23 °C) | (30 A レンジ) | 測定値の ± 1% ± 50 mA |
| (300A レンジ) | 測定値の ± 1% ± 300 mA | |
| 確度仕様を満たす帯域幅 | 1 kHz | |
| 1 kHz 未満の位相シフト | < 2 度 | |
| 分解能 | ± 50 mA (30 A) | |
| ± 100 mA (300 A) | ||
| 負荷インピーダンス | > 10 k オーム、≤ 100 pF | |
| 導体位置による感度 | 中央部の測定値を基準として ± 1.5% | |
| 周波数レンジ | (小信号) | DC ? 20 kHz (- 3 dB) |
| 温度係数 | 測定値の ± 0.1%/°C | |
| 電源 | 9 V アルカリ電池、MN1604/PP3 | |
| バッテリーの寿命 | 30 時間、電池残量低下表示 | |
| 作動電圧 (「安全規格」を参照) | 300 V AC RMS または DC | |
| 一般特性 | |
| 最大導体サイズ | 直径 19 mm |
| 出力接続 | BNC 安全コネクター |
| 4 mm 安全アダプターに付属 | |
| 出力ゼロ | サムホイールによる手動調整 |
| ケーブル長 | 2 メートル |
| 作動温度範囲 | -10 ? +50 °C |
| 保管温度範囲 (バッテリーを取り外した状態) | -20 ? +85 °C |
| 作動湿度 | 15% ? 85% (結露なし) |
| 重量 | 250 g |
| 安全性 | IEC/61010-1、汚染度 2 |
| IEC 61010-2-032: CAT III 300V | |
| 絶縁されていない導体でのプローブの使用は、300 V AC rms または DC、周波数 1 kHz 未満に制限されています。 | |
| 電磁両立性 | IEC 61326-1: ポータブル用機器の電磁環境 |
商品仕様
| 製品名: | I310S |
|---|---|
| 型番: | FLUKE I310S |
| メーカー: | フルーク |
