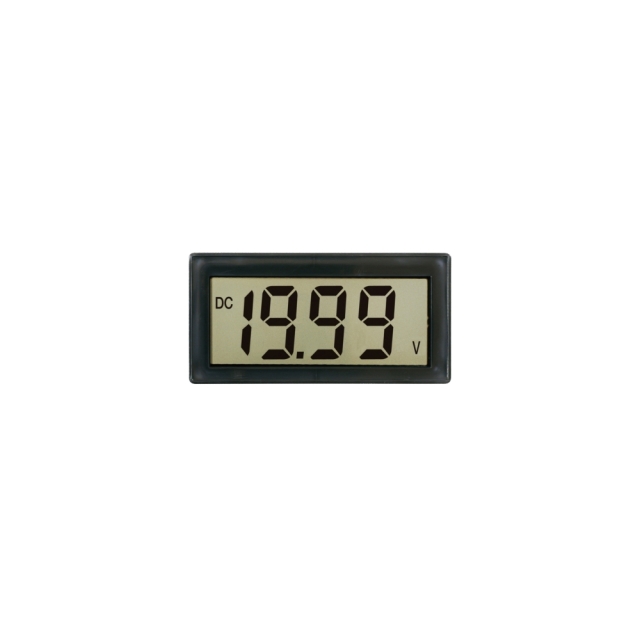

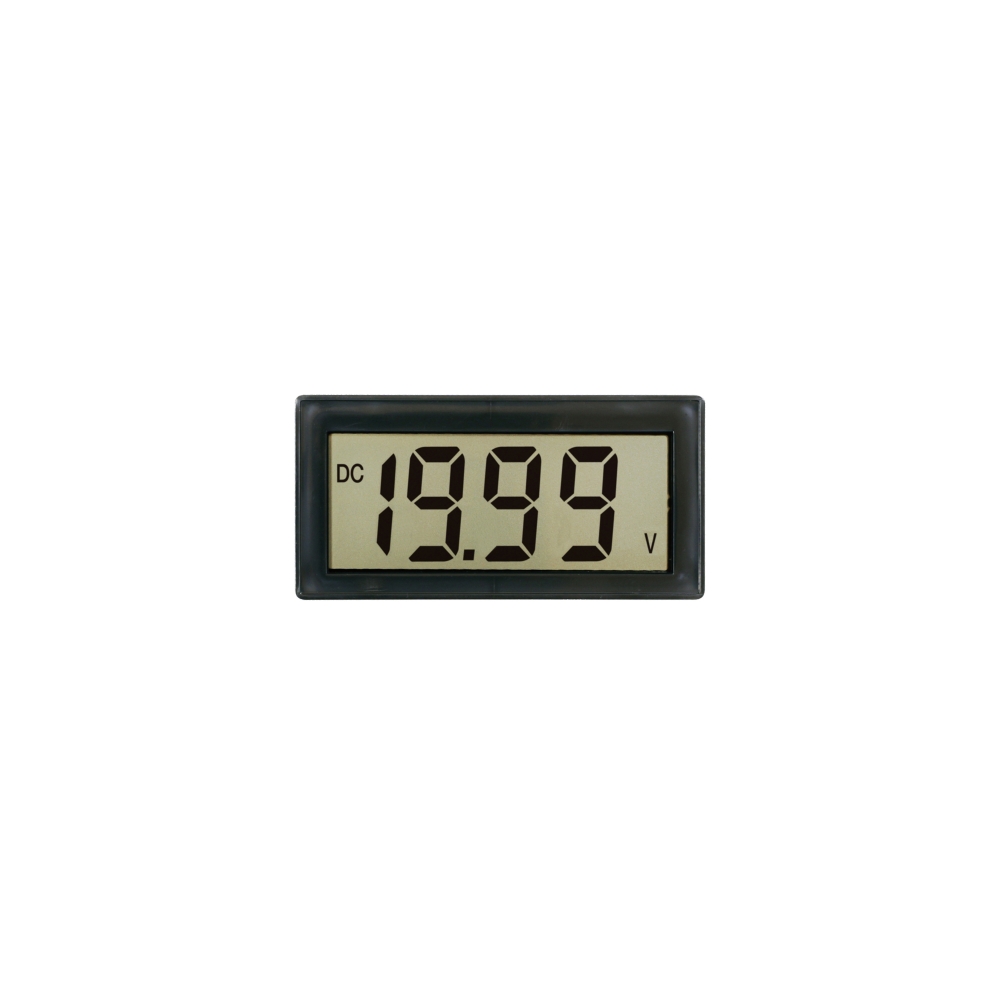

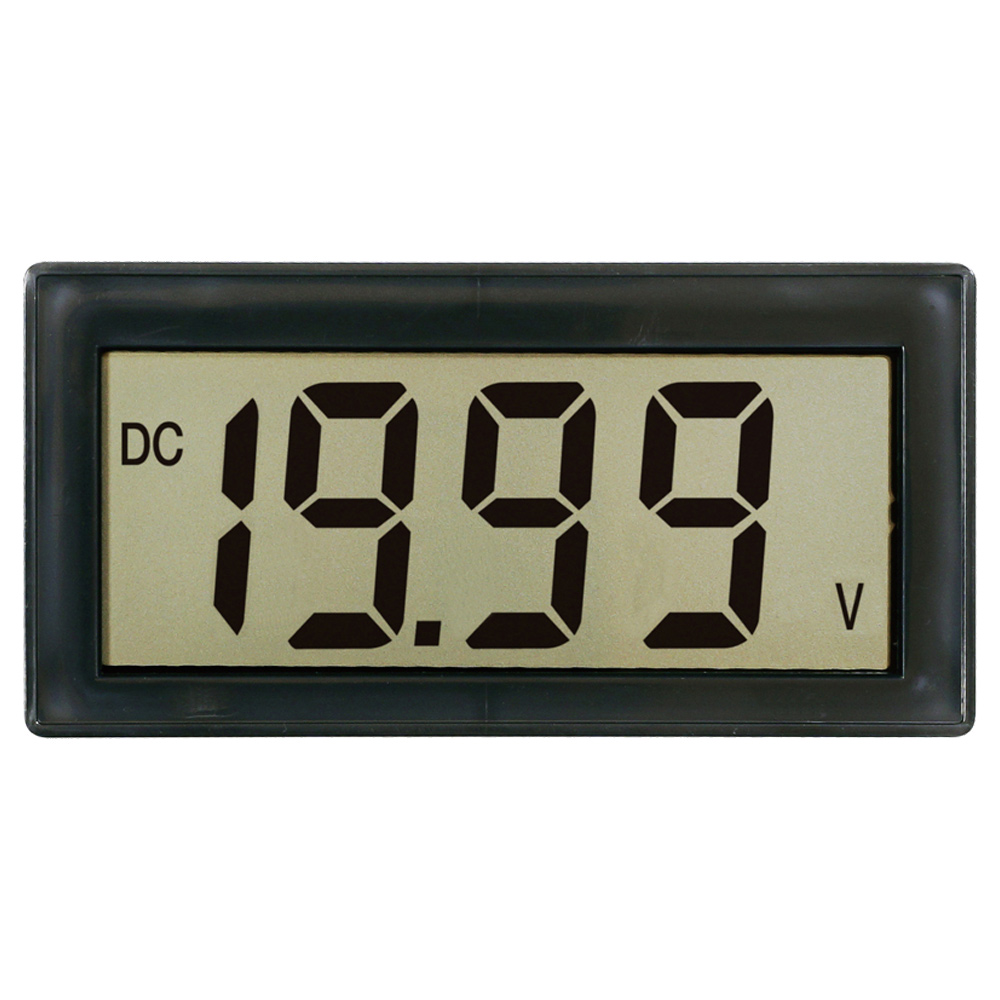

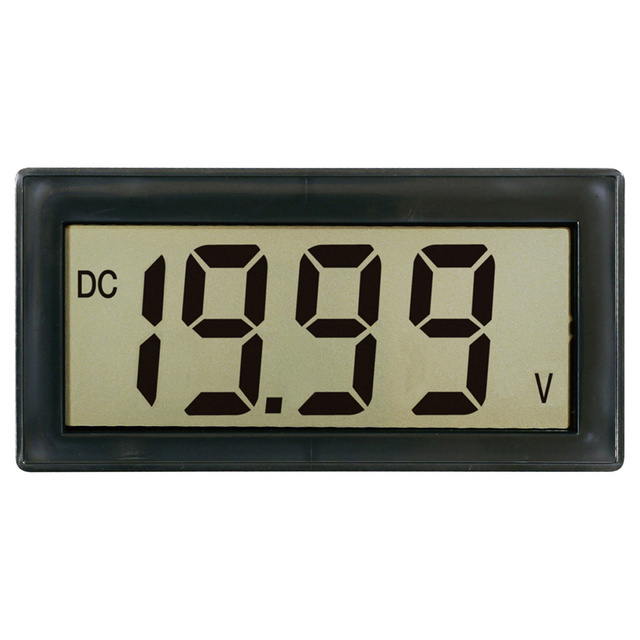

マザーツール 直流電圧計デジタルパネルメーターモジュール MT-P72V
特長
- DIN規格72×36mmの電圧計
- 2000カウントデジタルパネルメーター
- 電源：DC3V～14V（定格電圧：3V）
- 基板上のコネクター差し替えによるレンジ設定
仕様詳細
| 表 示 | 3½LCD ディスプレイ 最大表示 1999 |
|---|---|
| 文字高 | 17.2mm |
| 入力オーバー表示 | OL 表示 |
| レンジ切替 | 手動切換 |
| サンプリング | 3回／秒 |
| 測定範囲：199.9mV | 分解能：100µV 精度：1.0%rdg±2dgt 内部抵抗：>100MΩ |
| 測定範囲：1.999V | 分解能：1mV 精度：0.8%rdg±2dgt 内部抵抗：11MΩ |
| 測定範囲：19.99V | 分解能：10mV 精度：1.0%rdg±2dgt 内部抵抗：10MΩ |
| 測定範囲：199.9V | 分解能：100mV 精度：1.0%rdg±2dgt 内部抵抗：10MΩ |
| 測定範囲：400V | 分解能：1V 精度：1.0%rdg±2dgt 内部抵抗：10MΩ |
| 最大入力 | 450V |
| 使用環境 | 温度：0 ～ 40℃ 湿度：80％ RH 以下（ただし結露のないこと） |
| 保存環境 | 温度：－ 10 ～ 60℃ 湿度：80％ RH 以下（ただし結露のないこと） |
| 電 源 | DC3V ～ 14V（定格電圧：3V） |
| 起動条件 | 電源電圧立ち上がり条件：0V ～ 3V まで 1 秒未満、起動前電源 OFF 時間：3 秒以上 |
| 消費電流 (3 ～ 14V) | 3±2mA |
| サイズ | 約 72(W)×36(H)×21.3(D)mm 約 30g |
仕様詳細
| 型 式 | MT-P72V | MT-P96V | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 表 示 | 3½LCD ディスプレイ 最大表示 1999 | 3¾LCD ディスプレイ 最大表示 3999 | |||||||
| 文字高 | 17.2mm | 24.9mm | |||||||
| 入力オーバー表示 | OL 表示 | ||||||||
| レンジ切替 | 手動切換 | ||||||||
| サンプリング | 3回／秒 | 2回／秒 | |||||||
| 測定範囲 | 199.9mV | 1.999V | 19.99V | 199.9V | 400V | 399.9mV | 3.999V | 39.99V | 399.9V |
| 分解能 | 100µV | 1mV | 10mV | 100mV | 1V | 100µV | 1mV | 10mV | 100mV |
| 精度（％ rdg±dgt） | 1.0%rdg±2dgt | 0.8±2 | 1.0±2 | 1.0±2 | 1.0±2 | 1.0±2 | 0.8±2 | 1.0±2 | 1.0±2 |
| 内部抵抗 | >100MΩ | 11MΩ | 10MΩ | 10MΩ | 10MΩ | >100MΩ | 11MΩ | 10MΩ | 10M Ω |
| 最大入力 | 450V | ||||||||
| 使用環境 | 温度：0 ～ 40℃ 湿度：80％ RH 以下（ただし結露のないこと） | ||||||||
| 保存環境 | 温度：－ 10 ～ 60℃ 湿度：80％ RH 以下（ただし結露のないこと） | ||||||||
| 電 源 | DC3V ～ 14V（定格電圧：3V） | ||||||||
| 起動条件 | 電源電圧立ち上がり条件：0V ～ 3V まで 1 秒未満、起動前電源 OFF 時間：3 秒以上 | ||||||||
| 消費電流 (3 ～ 14V) | 3±2mA | ||||||||
| サイズ | 約 72(W)×36(H)×22(D)mm 約 30g 約 96(W)×48(H)×22(D)mm 約 50g | ||||||||
商品仕様
| 製品名: | MT-P72V |
|---|---|
| 型番: | MT-P72V |
| メーカー: | マザーツール |
