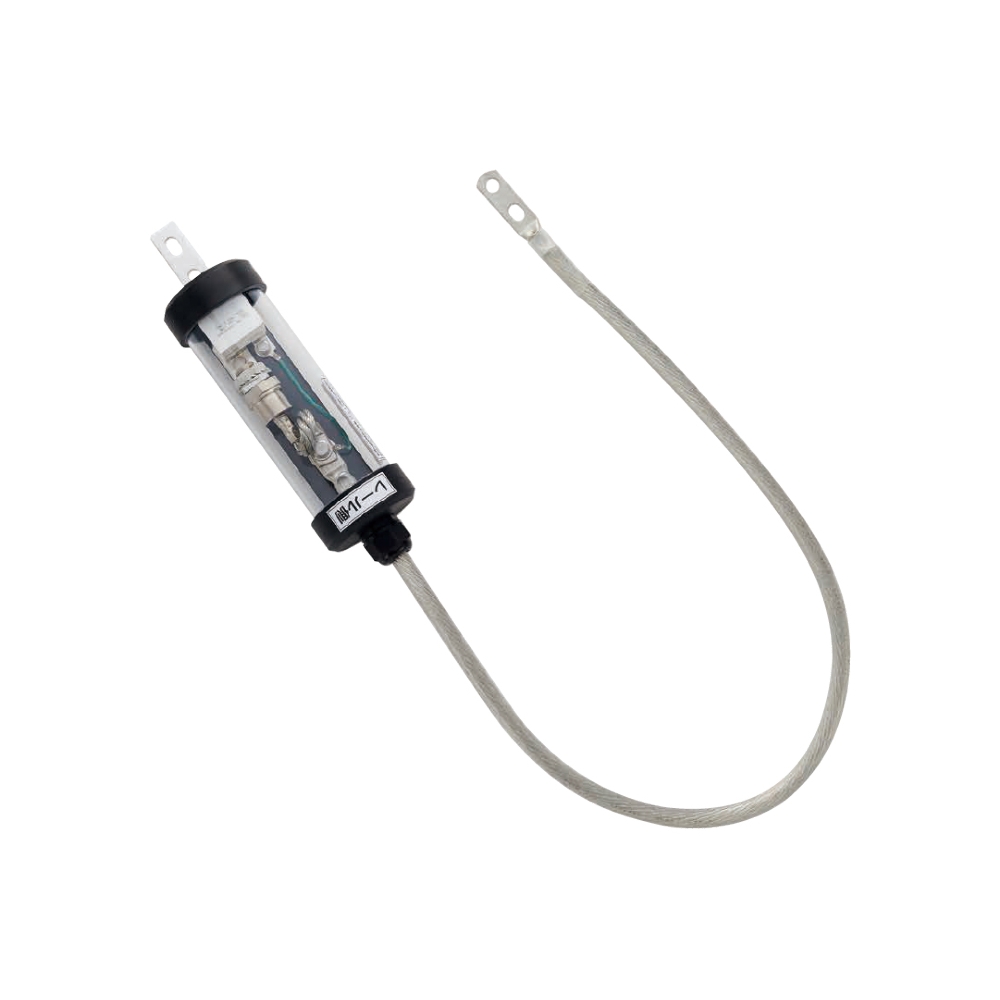

長谷川電機工業 軌道回路短絡防止装置 EFS-1
直流電車線での誤接地による軌道回路短絡を防止
- 既存アースフックへの取り付け易さ
既にお持ちのアースフックへも適合品であれば、取付が可能です。 - クロスボンド時の安全確保
複数接地した際、他の軌道からの帰線電流が、トロリー線を介して流れることを防ぎます。 - コンデンサによる誘導電圧の低減
近隣の充電電路からの誘導電圧の半波を低減します。
仕様
| 適用電圧 | DC1500V |
|---|---|
| 適用アースフック | 各社アースフック ※M8×2個、28ｍｍ/32㎜間隔で取付け可 |
| ダイオード | 直流逆電圧：1,600V 短時間通電電流：8,640A、8.3ms／7,200A、10ms（正弦半波） |
| 誘導電圧低減機能 | コンデンサ(1μF、耐電圧1,200V) ※ダイオードと並列に構成 |
| 使用温度範囲 | ?10℃～40℃ |
| 接地線 | 60sq LV被覆電線(透明)、1m |
| 外径 | 約Φ8.7㎝×24.3㎝ ※取付金具、接地線除く |
| 構造 | 防水構造：IPX4相当(ケース内部) |
| 質量 | 約1.7kg | 付属品 | 絶縁カバー、六角ボルト(M8×25)×2個、六角ナットM8×2個 |
商品仕様
| 製品名: | EFS-1 |
|---|---|
| 型番: | EFS-1 |
| メーカー: | 長谷川電機工業 |
