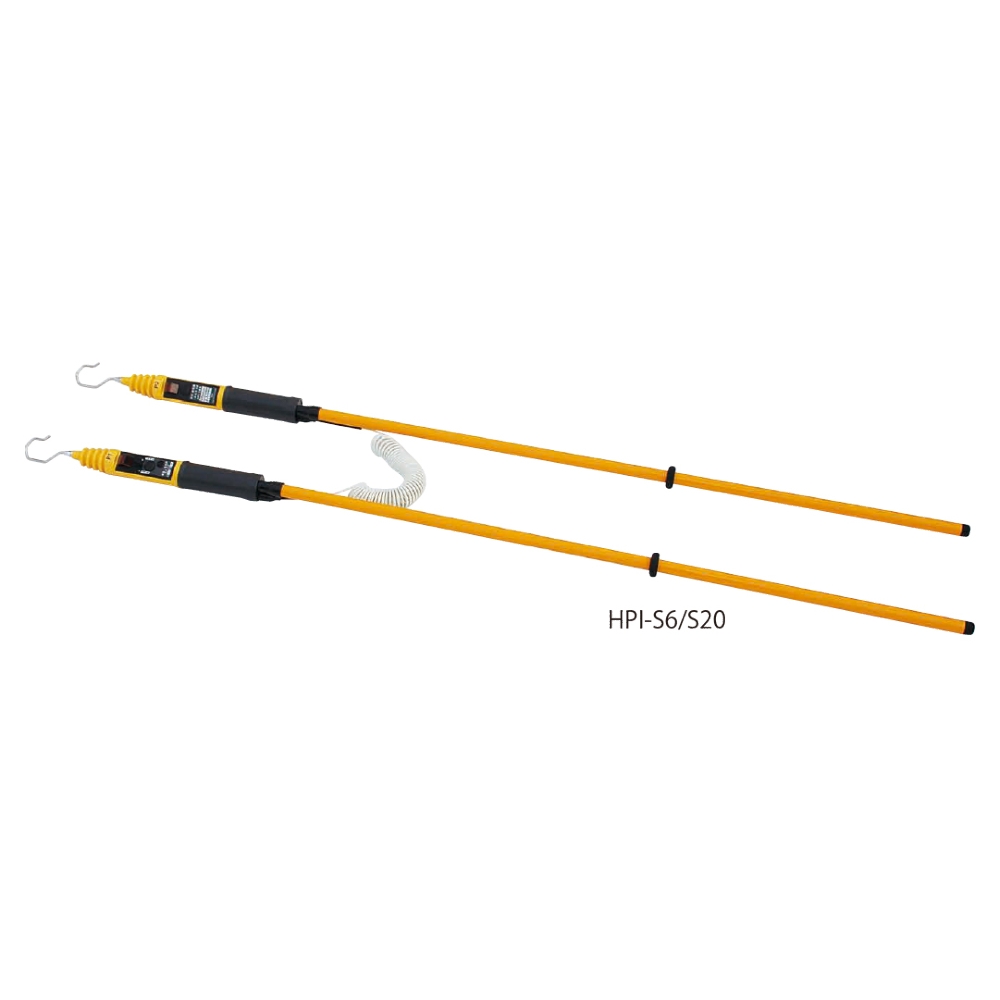

長谷川電機工業 高圧・特高用検相器光ファイバー式
検出部間を光ファイバーで絶縁
- 単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
- 被覆電線の上から測定可能
検電端子や被覆電線の上から測定出来ます。※シールドケーブルは不可 - 同相・異相、相順を音と光で表示
仕様
| 型式 | HPI-A6 | HPI-A6F | HPI-S6 | HPI-S20 | |
|---|---|---|---|---|---|
| 使用電圧範囲 | 3kV～7kV | 3.3kV～6.6kV及び 6.6kV、22kV、33kVの検電端子 |
6.6kV | 22kV～34.5kV | |
| 対象 | キュービクル用 | 地中線キュービクル用 | 架空線用 | ||
| 周波数 | 50/60Hz | ||||
| 絶縁抵抗 | 2000MΩ以上 | ||||
| 絶縁耐力 | 20kV 1分間 | 75kV 1分間 | |||
| 使用温度範囲 | ?10℃～＋40℃ | ||||
| 動作表示 | 発光 | 8000lxの明るさの下で確認可能 | |||
| 発音 | 発音部より1m離れて50dB以上（断続発音） | ||||
| 検相機能 | 同相か120度異相かを検出 | ||||
| 相順機能 | 120度進み、遅れを検出 | ||||
| 検相可能距離 | 送受信機 相互間標準光ケーブルにて6m（3m×2） | ||||
| オプションの光ケーブル使用にて30mまで対応可能 | |||||
| 使用電池 | 単5乾電池（1.5V）R1各2個使用 | ||||
商品仕様
| 製品名: | HPI-S20 |
|---|---|
| 型番: | HPI-S20 |
| メーカー: | 長谷川電機工業 |
