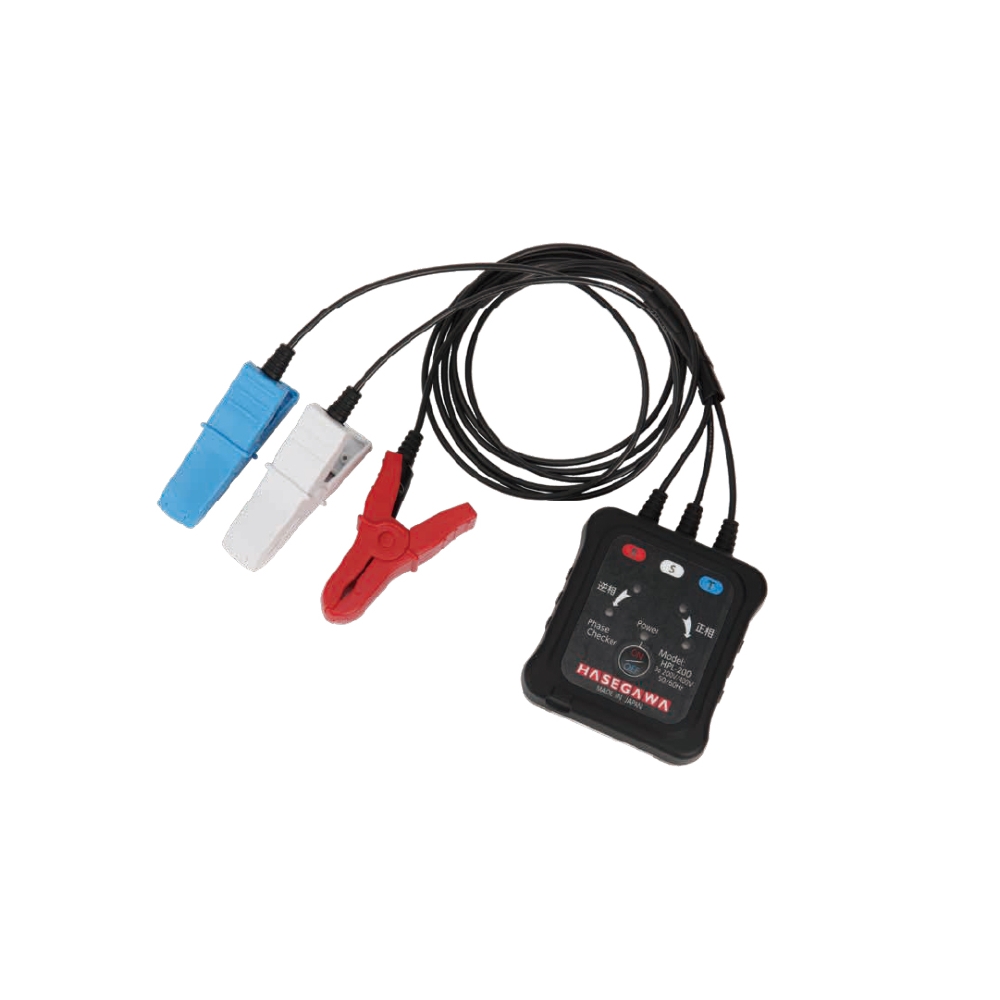

長谷川電機工業 低圧相回転計(絶縁電線クリップタイプ) HPL-200
これ1台で同相・異相チェックができる
- 充電表示機能 : 充電状態(対地間電圧80V以上)やクリップ接続不良を判別
- 非接触タイプ : 絶縁電線の上から相回転や同相・異相のチェックが可能
- 対象電線サイズ:2㎟～100㎟(仕上り外径Φ2.8～22mm)と広範囲
- 本体裏面に取付いたマグネットによりハンズフリーで確認可能
仕様
| 適用回路 | 三相3線式 及び 三相4線式 |
|---|---|
| 適用電圧範囲 | AC80～600V（正弦波、連続） 50Hz/60Hz |
| 絶縁抵抗 | 100MΩ以上 500Vメガーにて（クリップ?ケース間） |
| 絶縁耐力 | AC2,000V 1分間（クリップ?ケース間） |
| 漏洩電流 | 絶縁耐力試験時 100µA以下 |
| 電源表示 | 赤色LED1個（オートパワーオフ約5分） |
| 音量 | 50dB以上（50cm離れて） |
| 使用電池 | LR03（単4形アルカリ乾電池）×2本 連続使用約15時間 |
| 対象電線 | IV、DV、OW 2㎟～100㎟（仕上り外径Φ2.8～22mm） |
| 質量 | 約190g（電池含む） |
表示
| 充電状態（対地間電圧80V以上） | 停電状態 又は *１，*２ | ||
|---|---|---|---|
| 充電表示 | LED 色 | R（黄）, S（黄）, T（黄） | |
| LED 表示 | 点灯 | 消灯 | |
*1 対地間電圧が80V以下の場合 *2 接地相又は欠相の場合
| 正回転 | 逆回転 | ||
|---|---|---|---|
| 相回転表示 | LED 点滅・色 | 緑 色 | 赤 色 |
| ブザー音 | な し | 断続音 | |
| 同相 | 異相 | ||
|---|---|---|---|
| 同相・異相表示 (充電表示） |
LED 色 | R（黄）, S（黄）, T（黄） | |
| LED 表示 | 点滅 | 点灯 | |
※使用クリップ２個の表示、 未使用は消灯
商品仕様
| 製品名: | HPL-200 |
|---|---|
| 型番: | HPL-200 |
| メーカー: | 長谷川電機工業 |
