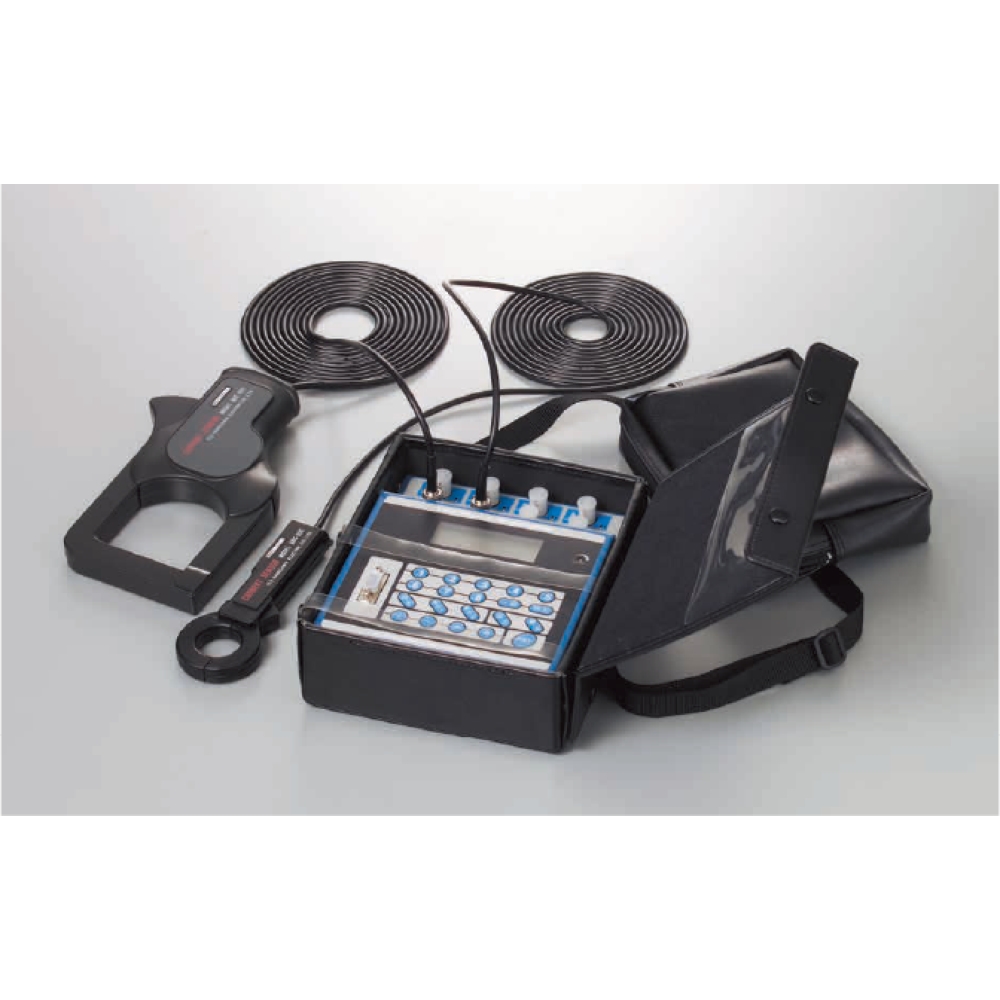

長谷川電機工業 リークモニタ 漏洩電流測定装置(低圧用) IMR-80
最大8回路測定可能な多回路型
アナログフィルタと高性能デジタルフィルタを組み合わせ、従来の漏洩電流と高調波成分を除去した漏洩電流の基本波成分を同時に計測・表示することができますので、漏洩電流に低次高調波を多く含む回路で漏電継電器や漏電ブレーカの周波数特性に合わせた測定が可能です。
- 8回路同時測定で漏電事故探索の省力化
- 漏洩電流(Io)と基本波成分(Io基本波)を同時測定
- 1周期(50/60Hz)ごと実効値演算方式で歪んだ電流でも正確に測定
- 短時間で復帰する事故や漏電ブレーカなどによる遮断にも正確な測定(3サイクルまで測定可能)
- 記録管理ソフトウェアでパソコンによるデータ管理(CSV形式で保存可能)
- プリンタでの出力可能(オプション)
- 旧製品のIMR-50、60、70型用のクランプCTも使用可能
付属品
- 取扱説明書
- 保証書
- クイックマニュアル
- RS-232Cケーブル（パソコン接続時使用）1.5m
- 収納ソフトケース
- 記録管理用ソフトウェア（CD-R）
- 電源コード
- 予備フューズ（3A)
オプション（別売品）
| 名称 | 型式 | |
|---|---|---|
| センサ関連 | クランプCT （穴径Φ30mm） | BRC-30C |
| クランプCT （穴径 縦80mm×横74mm） | BRC-80C | |
| クランプCT 延長コード（10m） | BRCD-10B | |
| クランプCT キャリングケース（380×422×160mm） | IMR-OP03 | |
| 変換コネクタ（IMR50用CT使用時） | BNCP-FJ | |
| プリンタ関連 | サーマルプリンタ（AC電源、ACケーブル含む） | BL2-58SNWJQ |
| 記録紙（1箱＝10巻） | TP211C-3 |
仕様
| 検出方式 | Io方式 |
|---|---|
| 測定範囲 | Io電流 ：0～1000mA（1mA刻み） Io基本波電流 ：0～800mA（1mA刻み） |
| 交流変換方式 | 1周期間（50/60Hz)ごと実効値演算 （サンプル周期 ：電気角6°） |
| 同期方式 | LINE（制御電源から自動判別）または内部（50/60Hz）を選択可 |
| 精度（本体） | Io電流 ：±5％±5mA Io基本波電流 ：±5％±5mA |
| 周波数特性 | Io電流 ：アナログ・ローパス・フィルタ（fc＝1200Hz） Io基本波電流 ：デジタル・バンドパス・フィルタ（2次～20次の高調波成分を除去） |
| 設定範囲 | Io電流 ：10～900mA（1mA刻み） Io基本波電流 ：10～700mA（1mA刻み） |
| センサ | クランプ式零相変流器 BRC-30C/80C（IMR70シリーズ共通） IMR50/60シリーズ用クランプCTにも対応 IMR50用CTは変換コネクタが必要 |
| 表示 | ・チャンネル毎に、現在の電流値（IoとIo基本波）、設定値、 漏電記録回数、漏電記録、電流記録 ・一括で、現在の電流値（IoとIo基本波）、設定値（IoとIo基本波）漏電記録回数、漏電記録 |
| 接点出力 | 警報出力 無電圧1a 開閉容量 AC250V 5A（抵抗負荷） いずれかのチャンネルで整定を超える電流を検出した時、閉じます |
| 記録 | ・電流記録（区間毎の最大電流を記憶）区間は5-10-15-30-60分が設定でき、5分設定で10日分、1時間設定で120日分記憶 ・漏電記録（チャンネル毎最新の200件） ・停電記録（最新の20件） |
| 記録出力 | パソコン（Microsoft Windows XP/7/8/10） 専用プリンタ（2インチサーマルラインドット方式） |
| 表示器 | LEDバックライト付き液晶表示 |
| 温度範囲 | 0～50℃ |
| 制御電源 | AC100V 50/60Hz |
| 消費電力 | 常時 約7VA |
| 外形寸法 | 170×167×54（mm） |
| 質量 | 約1.5kg（本体のみ） |
商品仕様
| 製品名: | IMR-80 |
|---|---|
| 型番: | IMR-80 |
| メーカー: | 長谷川電機工業 |
