長谷川電機工業 鉄道用アースフック
頭部金物、操作棒の長さ、接地線の長さ・太さ、接地金物を選定頂いた組み合わせで製作いたします
標準型式
| 型式 | 頭部金物 | アース線 | 操作棒 | 接地金物 | 収納袋 |
|---|---|---|---|---|---|
| SA106A 45型A | SA106A | 60mm2×7m | 4.5m 2本継ぎ（2.0m＋2.5m） | SA120 | 別売 |

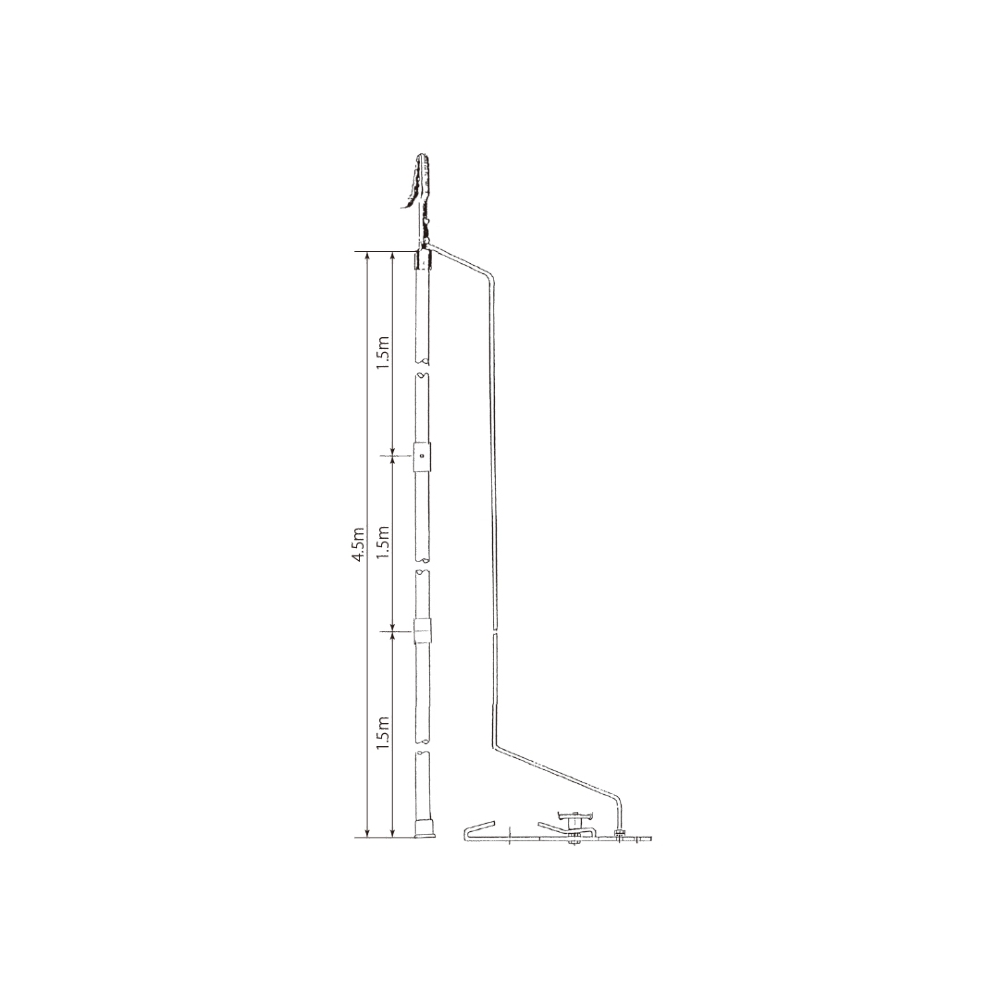

| SA106A 45型B | SA106A | 60mm2×7m | 4.5m 3本継ぎ（1.5m＋1.5m＋1.5m） | SA120 | 別売 |
頭部金物
| 型式名称 | 使用範囲（mm） | 質量 |
|---|---|---|
| SA106-A 挿入型 | Φ10～25 | 630g |
| SA106-C 挿入型傾斜式 | Φ10～25 | 720g |
| SA106-S 小型挿入型 | Φ4～10 | 400g |
※SA106-Sのアース線取付は 22mm2 以下となります。
操作棒
| 種別 | 長さ | 継ぎ数 |
|---|---|---|
| 5型 | 0.5m | 1本物 |
| 10型 | 1.0m | |
| 15型 | 1.5m | |
| 20型 | 2.0m | |
| 25型 | 2.5m | |
| 30型 | 3.0m | |
| 35型 | 3.5m | 2本継ぎ（1.5m＋2.0m） |
| 40型 | 4.0m | 2本継ぎ（2.0m＋2.0m） |
| 45型A | 4.5m | 2本継ぎ（2.0m＋2.5m） |
| 45型B | 3本継ぎ（1.5m＋1.5m＋1.5m） | |
| 50型 | 5.0m | 2本継ぎ（2.5m＋2.5m） |
| 60型A | 6.0m | 2本継ぎ（3.0m＋3.0m） |
| 60型B | 3本継ぎ（2.0m＋2.0m＋2.0m） |
アース線
| 断面積 | 38mm2 | 60mm2 | 100mm2 |
|---|---|---|---|
| 素線構成 | 19/38/0.26 | 19/60/0.26 | 37/51/0.26 |
| 質量 | 455g/m | 680g/m | 1120g/m |
| 仕上り外径 | 12.9mm | 15.2mm | 19.0mm |
商品仕様
| 製品名: | SA106A45型B |
|---|---|
| 型番: | SA106A45型B |
| メーカー: | 長谷川電機工業 |
