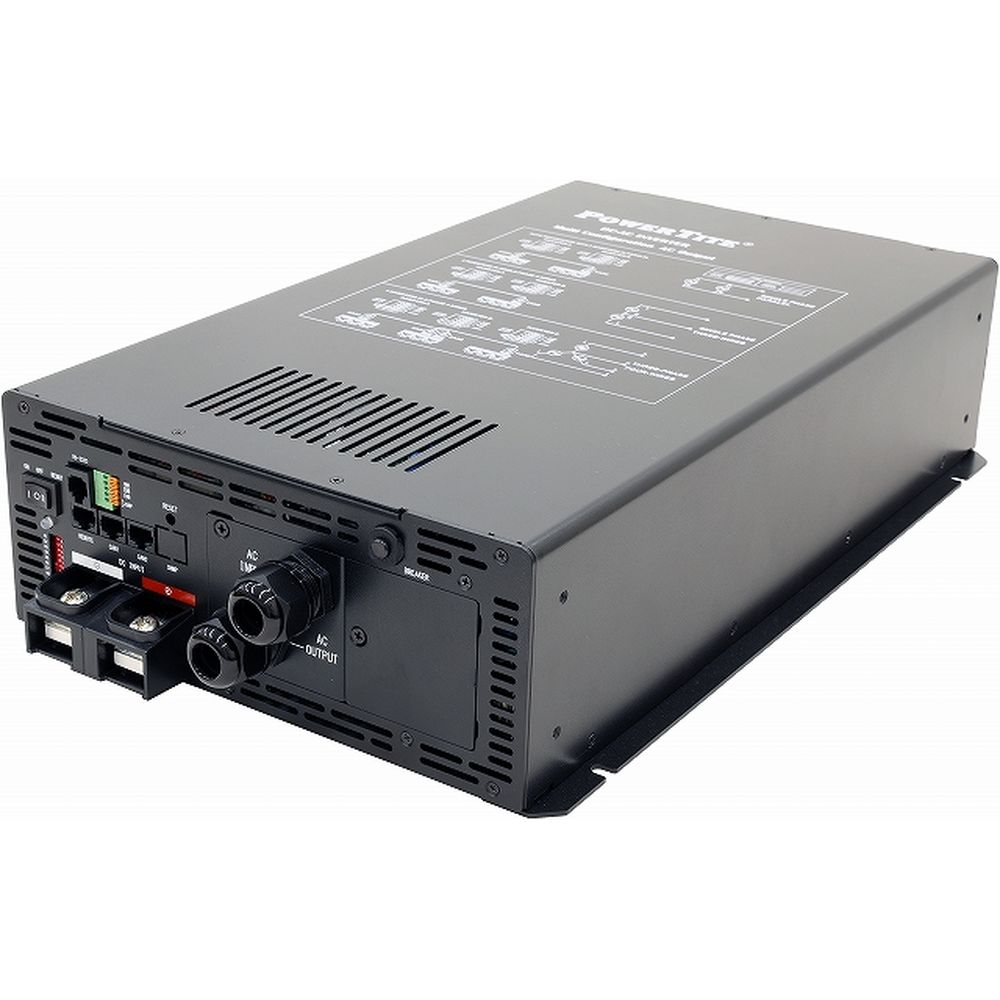

未来舎 3500W 高機能DC-ACインバーター DC24V FI-SH3503G-24VDC-100VAC
多機能インバーターFI-SH3503Gインバーターの特徴
- 単体出力3500ワット DC-ACインバーター
- 複数台の並列運転による大容量出力
- 外部AC優先/インバーター優先の選択が可能*1
- 2台使用で単相三線200V運転、3台使用で三相200V運転が可能
- 19インチラックへ収納できる専用ケース2種
- 高速な外部ACとの切替時間*2
- 周波数 50/60Hz、出力電圧 AC100/110/115/120Vが本体スイッチ切替にて選択可能(別途AC200V機種有り。在庫有無はお問い合わせください)
- オプション無しで遠隔によるON/OFFが可能
- オプションの液晶付専用リモコンを用意
出力電圧、負荷量などが表示可能
バッテリー低/高電圧出力遮断値や転送モードなどの変更が可能 - 並列運転動作保護機能
- 入力過電圧/低電圧、過負荷、過温度保護による出力遮断
- 外部AC入力にブレーカー内蔵
- 並列運転時、リモコン1台で全機器の制御が可能
*1オプションのリモコンによる設定が必要です。
規格
| 型名 | ・FI-SH3503G-24VDC | ・FI-SH3503G-48VDC |
| 連続出力 | 3500W | |
| 出力尖頭値 | 6000W※ | |
| システム電圧 | DC 24V | DC 48V |
| 直流入力範囲 | DC 20.0V - 32.0V | DC 40.0V - 64.0V |
| 出力電圧 / 特徴 | AC 97.0V - 123.0V(外部制御) AC 100/110/115/120V(本体DIP SW) |
|
| 出力安定度 | ±5% | |
| 出力周波数 | 47.0Hz - 63.0Hz(外部制御) / 50Hz or 60Hz(本体DIPスイッチ) | |
| 出力波形 | 正弦波 | |
| 出力歪率 | THD<3% | |
| 入力減電圧遮断 | 初期値20.0V(#20.0V - 26.0V) | 初期値40.0V(#40.0V - 52.0V) |
| 入力減電圧復帰 | 初期値25.0V(#23.0V - 28.0V) | 初期値50.0V(#46.0V - 56.0V) |
| 入力減電圧警報 | 初期値21.0V(#21.0V - 28.0V) | 初期値42.0V(#42.0V - 56.0V) |
| 入力過電圧遮断 | 初期値32.0V(#28.0V - 32.0V) | 初期値64.0V(#56.0V - 64.0V) |
| 入力過電圧復帰 | 初期値30.0V(#26.0V - 30.0V) | 初期値60.0V(#52.0V - 60.0V) |
| 変換効率* | 90%※ | 91%※ |
| 待機電流 | 1.4A※ | 0.8A※ |
| ブレーカー | 35A | |
| AC切替時間(インバーターから外部) | 1ms以下*2 または10ms | |
| AC切替時間(外部からインバーター) | 4ms以下*2 または50ms | |
| 交流入力範囲 | インバーター出力電圧に対して±12.5%以内 | |
| 動作温度 | -20℃ - +60℃(ただし低減特性) | |
| 保存温度 | -40℃ - +70℃ | |
| 冷却方式 | 吸気式強制冷却FAN(負荷と温度による制御) | |
| 寸法 (W x H x D) | 291 x 110.7 x 458.5 mm(端子等除く) | |
| 重量 (約) | 11.9kg以下 | |
| 注釈 | *2切替モードをNormal/On-lineに設定、電圧/周波数が一致などの場合 ※印は参考値です。 #は外部制御を使用した場合の可能範囲 |
|
商品仕様
| 製品名: | FI-SH3503G-24VDC-100VAC |
|---|---|
| 型番: | FI-SH3503G-24VDC-100VAC |
| メーカー: | 未来舎 |
