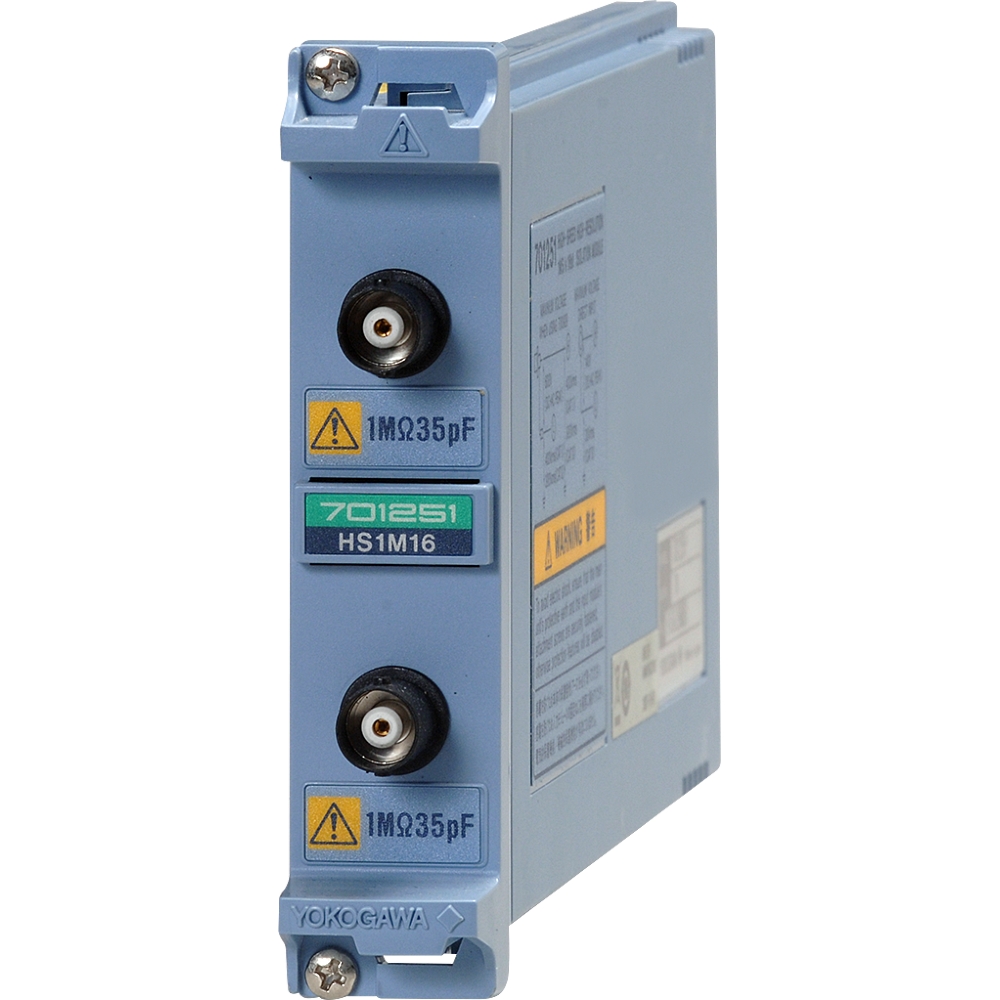

高速1MS/s 16ビット 絶縁モジュール
仕様
| 入力チャネル数 | 2 | |
|---|---|---|
| 入力形式 | 絶縁不平衡 | |
| 入力カップリング設定 | AC、DC、GND | |
| 入力コネクタ | BNCコネクタ（絶縁タイプ） | |
| 入力インピーダンス | 1MΩ±1％、約35pF | |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） | |
| 最高サンプルレート | 1MS/s | |
| 周波数帯域（－3 dB） | DC～300kHz（5mV/div～20V/div） DC～200kHz（1mV/div、2mV/div） |
|
| A/D変換分解能 | 16ビット（2400LSB/div） | |
| 電圧軸感度設定範囲 | 直接入力 1mV/div～20V/div（1-2-5ステップ） | |
| 最大入力電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ 600V（DC＋ACpeak） | |
| 701901＋701954との組み合わせ（1：1） 140V（DC＋ACpeak） | ||
| 直接入力 42V（DC＋ACpeak） | ||
| 最大定格対地間電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ 400Vrms（O）、300Vrms（CATⅡ） | |
| 701901＋701954との組み合わせ（1：1） 400Vrms（O）、300Vrms（CATⅡ） | ||
| 直接入力 42V（DC＋ACpeak）（CATⅡ、30Vrms） | ||
| AC結合時の －3 dB低域減衰点 | 1Hz以下（700929/702902使用時は0.1Hz以下、701947使用時は0.01Hz以下） | |
| 垂直軸（電圧軸）確度 | DC確度 | 5mV/div～20V/div：±（0.25％ of 10div） |
| 2mV/div ：±（0.3％ of 10div） | ||
| 1mV/div ：±（0.5％ of 10div） | ||
| 温度係数 | ゼロ点 | 5mV/div～20V/div：±（0.02％ of 10div）/℃（Typ.） |
| 2mV/div ：±（0.05％ of 10div）/℃（Typ.） | ||
| 1mV/div ：±（0.10％ of 10div）/℃（Typ.） | ||
| 利得 | 1mV/div～20V/div ：±（0.02％ of 10div）/℃（Typ.） | |
| 帯域制限 | Full/400Hz/4kHz/40kHz | |
| 質量 | 約270g | |
商品仕様
| 製品名: | 701251 |
|---|---|
| 型番: | 701251 |
| メーカー: | 横河計測 |
