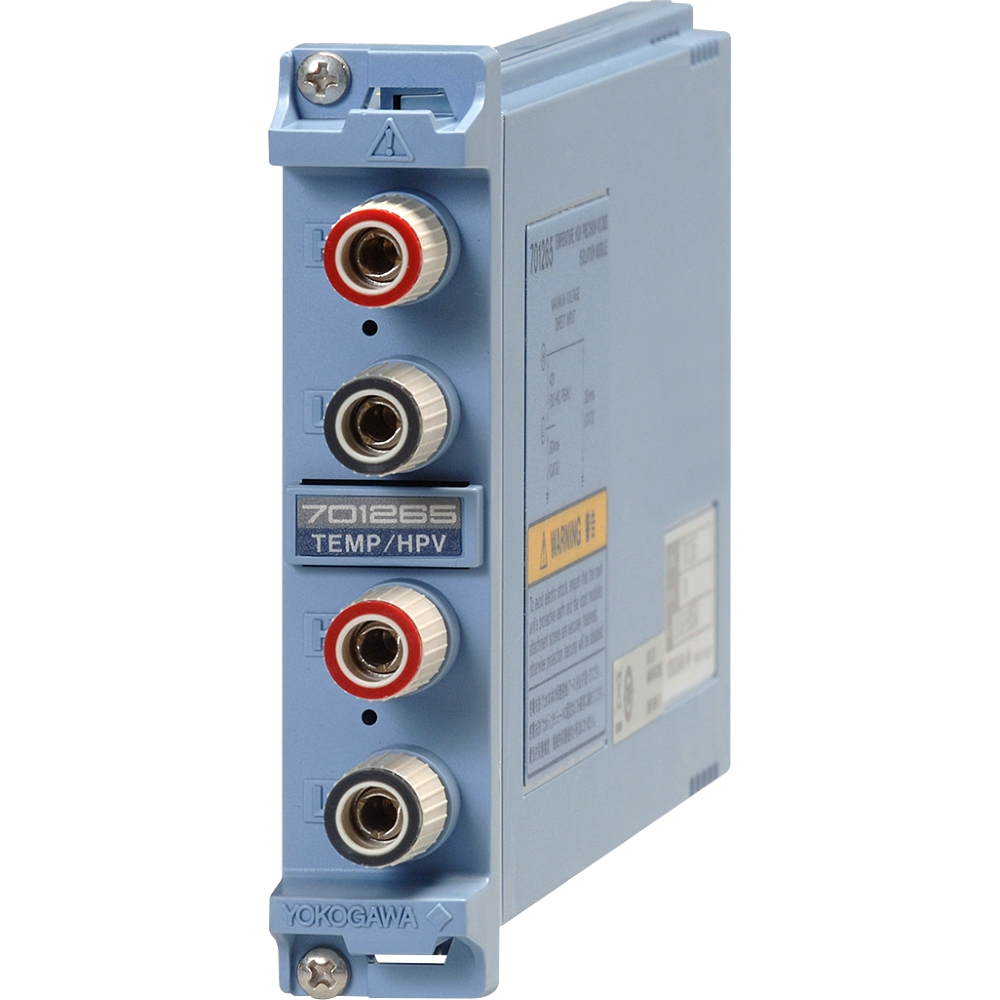

温度/高精度電圧絶縁モジュール
仕様
| 機能 | 温度（熱電対）または電圧測定（切り替え） |
|---|---|
| 入力チャネル数 | 2 |
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | TC（熱電対）、DC、GND |
| 入力コネクタ | バインディングポスト |
| 入力インピーダンス | 約1MΩ |
| データ更新レート | 500Hz |
| 周波数帯域（－3 dB） | DC～100Hz |
| A/D変換分解能 | 電圧測定：16ビット（2400LSB/div）、温度測定：0.1℃ |
| 測定範囲/確度 | 電圧測定： 電圧軸感度設定範囲 100µV/div～10V/div（1-2-5ステップ） 垂直軸（電圧軸）確度 ±（0.08％ of 10div＋2µV） |
| 最大入力電圧（1kHz以下） | 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| 温度係数（電圧時） | ゼロ点：±［（0.01％ of 10div）＋0.05µV］/℃（Typ.） 利得：±（0.02％ of 10div）/℃（Typ.） |
| 基準接点補償確度（入力端子温度平衡時） | K、E、J、T、L、U、N：±1℃ R、S、B、W：±1.5℃ 金鉄クロメル：±1K |
| 帯域制限 | Full/2Hz/8Hz/30Hz |
| 質量 | 約270g |
温度測定（基準接点温度補償確度は含まず）
| タイプ | 測定範囲 | 確度 |
|---|---|---|
| K | －200℃～1300℃ | ±（0.1％ of reading＋1.5℃） ただし、－200℃～0℃は ±（0.2％ of reading＋1.5℃） |
| E | －200℃～800℃ | |
| J | －200℃～1100℃ | |
| T | －200℃～400℃ | |
| L | －200℃～900℃ | |
| U | －200℃～400℃ | |
| N | 0℃～1300℃ | |
| R | 0℃～1700℃ | ±（0.1％ of reading＋3℃） ただし、0℃～200℃：±8℃ |
| S | 0℃～1700℃ 200℃～800℃：±5℃ |
|
| B | 0℃～1800℃ | ±（0.1％ of reading＋2℃） ただし、400℃～700℃：±8℃ 有効範囲は400℃～1800℃ |
| W | 0℃～2300℃ | ±（0.1％ of reading＋3℃） |
| 金鉄クロメル | 0 K～ 300 K | 0K～50K：±4K、50K～300K：±2.5K |
熱電対の規格：JIS C1602（K、E、J、T、N、R、S、B）
商品仕様
| 製品名: | 701265 |
|---|---|
| 型番: | 701265 |
| メーカー: | 横河計測 |
