横河計測 ひずみモジュール（NDIS）
仕様
| 入力チャネル数 | 2 |
|---|---|
| 入力形式 | 直流ブリッジ方式（自動平衡方式）、平衡差動入力、絶縁 |
| 自動平衡方式 | 電子式オートバランス |
| 自動平衡範囲 | ±10,000µSTR（1ゲージ法） |
| ブリッジ電圧 | 2V、5V、10Vから選択 |
| ゲージ抵抗 | 120Ω～1000Ω（ブリッジ電圧 2V） 350Ω～1000Ω（ブリッジ電圧 2V、5V、10V） |
| ゲージ率 | 1.90～2.20（0.01ステップで設定可能） |
| 最高サンプルレート | 100kS/s |
| 周波数帯域（－3 dB） | DC～20kHz |
| A/D変換分解能 | 16ビット（4800LSB/div：Upper＝＋FS、Lower＝－FS時） |
| mV/Vレンジ対応 | mV/Vレンジ＝0.5×（µSTRレンジ/1000） |
| 最大入力電圧（1kHz以下） | 10V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| DC確度 | ±（0.5％ of FS＋5µSTR） |
| 温度係数 | ゼロ点：±5µSTR/℃（Typ.） 利得：±（0.02％ of FS）/℃（Typ.） |
| 帯域制限 | Full/10Hz/100Hz/1kHz |
| ●NDIS（701270）機能 | mV/V対応。ひずみゲージ式変換器単位系に対応 |
| 入力コネクタ | NDISコネクタ（日本非破壊検査協会推奨） |
| 付属品（半田付け用コネクタシェル一式） | NDISコネクタ 2個 |
| 推奨ブリッジヘッド（NDISタイプ）（別売） | 701955（120Ω）（ケーブル5m付属） 701956（350Ω）（ケーブル5m付属） |
| ●DSUBシャントCAL対応（701271） | 機能 mV/V対応。ひずみゲージ式変換器単位系に対応 シャントキャリブレーション対応 シャントキャリブレーション用リレー内蔵（1ゲージ法） |
| 入力コネクタ | D-Subコネクタ 9ピン（メス） |
| 付属品（半田付け用コネクタシェル一式） | D-Subコネクタ 2個 |
| 推奨ブリッジヘッド（DSUBシャントCAL対応）（別売） | 701957（120Ω）（ケーブル5m付属） 701958（350Ω）（ケーブル5m付属） |
| 質量 | 約260g |
測定レンジ/測定可能範囲
| 測定レンジ（FS） | 測定可能範囲（－FS～＋FS） |
|---|---|
| 500µSTR | －500µSTR～ 500µSTR |
| 1000µSTR | －1000µSTR～ 1000µSTR |
| 2000µSTR | －2000µSTR～ 2000µSTR |
| 5000µSTR | －5000µSTR～ 5000µSTR |
| 10,000µSTR | －10,000µSTR～10,000µSTR |
| 20,000µSTR | －20,000µSTR～20,000µSTR |
商品仕様

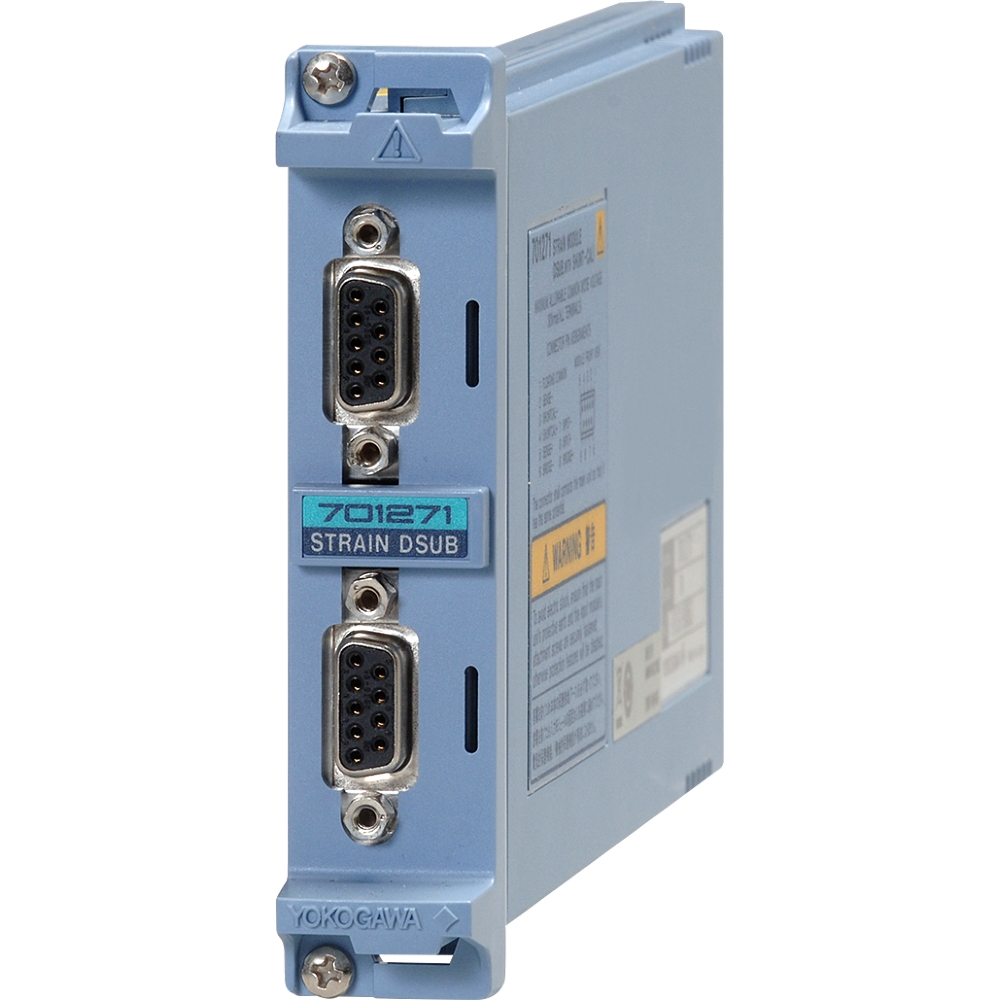

| 製品名: | 701271 |
|---|---|
| 型番: | 701271 |
| メーカー: | 横河計測 |
