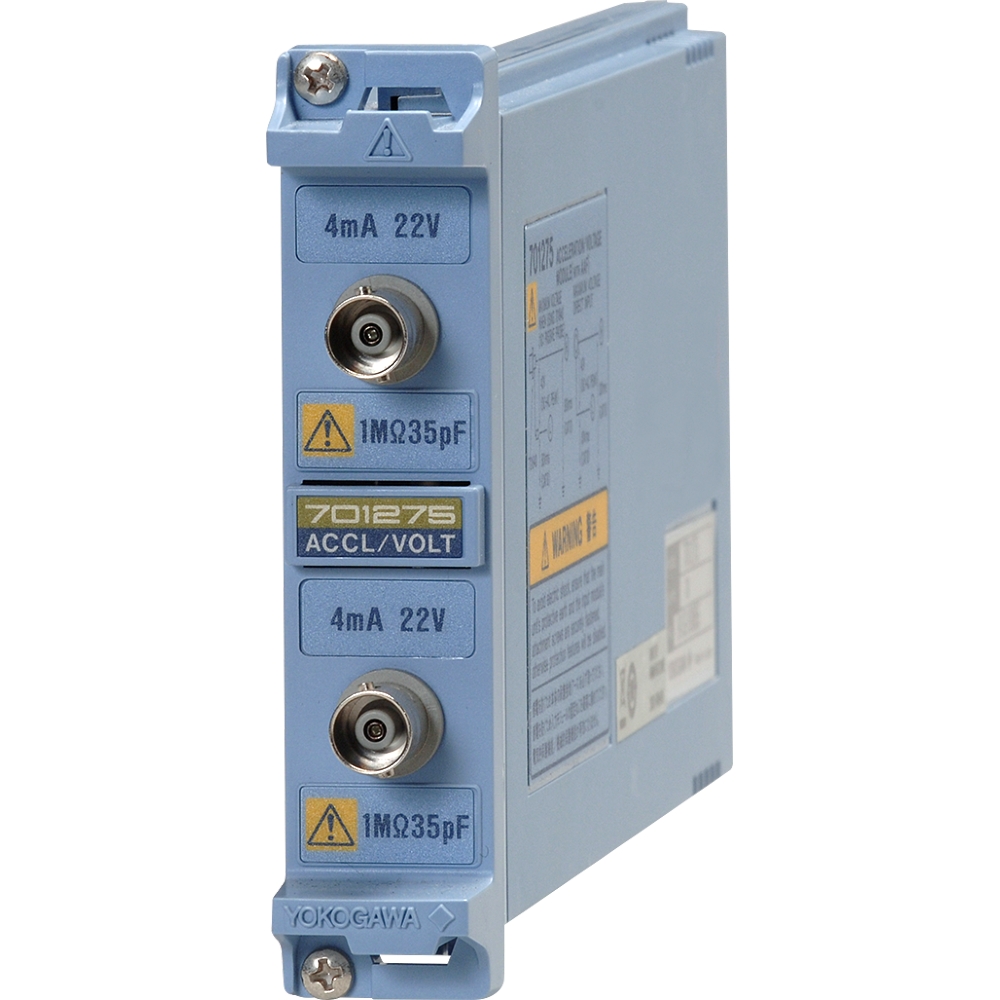

横河計測 加速度/電圧モジュール（AAF付）
仕様
| 入力チャネル数 | 2 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | AC、DC、ACCL（加速度）、GND |
| 入力コネクタ | BNCコネクタ（金属タイプ） |
| 入力インピーダンス | 1MΩ±1％、約35pF |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） |
| 最高サンプルレート | 100kS/s |
| 周波数帯域（－3 dB） | （加速度）0.4Hz〜40kHz（電圧）DC〜40kHz |
| A/D変換分解能 | 16ビット（2400LSB/div） |
| 電圧軸感度設定範囲 | 加速度時（±5V＝×1レンジ）：X0.1〜×1〜X100（1-2-5ステップ） 電圧時：5mV/div〜10V/div（1-2-5ステップ） |
| 最大入力電圧（1kHz以下） | 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| AC結合時の－3 dB低域減衰点 | 0.4Hz以下（701940使用時は0.04Hz以下）（Typ.） |
| 垂直軸（電圧軸）確度 | 電圧時（DC確度）：±（0.25％ of 10div） 加速度時：±（0.5％ of 10div）（1kHzにて） |
| 温度係数（電圧時）フィルター ＝ AUTO時は除く | ゼロ点：±（0.02％ of 10div）/℃（Typ.） 利得：±（0.02％ of 10div）/℃（Typ.） |
| 帯域制限 | Full/Auto（AAF）/40Hz/400Hz/4kHz |
| アンチエリアシングフィルター（AAF） | 遮断周波数（fc） サンプリング周波数（fs）に連動 fs≥100Hz：fc＝fs×40% fs≤50Hz：fc＝20Hz |
| 遮断特性 | －65dB at 2×fc（Typ.） |
| センサー供給電流（電圧） | OFF/4mA±10%（約22V DC） |
| 適応加速度センサー | アンプ内蔵型： Kistler Instruments Corp.：Piezotron、PCB Piezotronics Inc.：ICP、Endevco Corp：Isotronなど |
| 質量 | 約280g |
商品仕様
| 製品名: | 701275 |
|---|---|
| 型番: | 701275 |
| メーカー: | 横河計測 |
