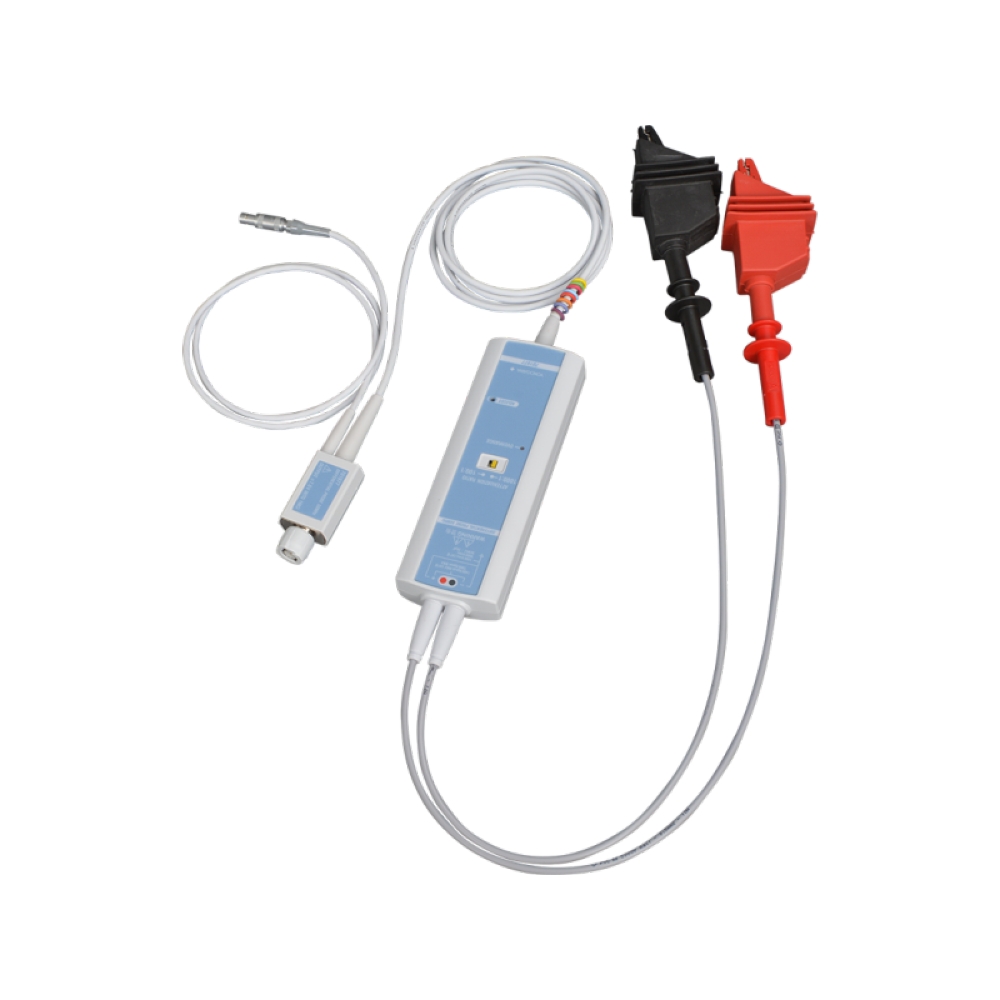

横河計測 差動プローブ
パワエレ、メカトロ分野のオシロスコープによるフローティング信号測定に
様々なフローティング信号測定に
パワーエレクトロニクス、メカトロニクスなどのフローティング（非接地）信号測定ニーズを幅広くカバー
| 最大入力電圧 | 周波数帯域（－3 dB） | CMRR（Typical） |
|---|---|---|
| 701977 | 5000 Vrmsかつ7000 Vpeak | DC～50 MHz －80 dB（60 Hz）、－50 dB（1MHz） |
| 701978 | ±1500 （DC ＋ ACpeak） | DC～150 MHz －80 dB（60 Hz）、－50 dB（1MHz） |
大電圧測定を小型プローブで実現
ボックス部が従来機種（701921/24/26）より小型化。インバータ測定など複数チャネルを測定する際の省スペース化を実現。束ねてまとめやすい形状を採用
測定を高める豊富なアクセサリ
標準付属のピンチャーチップは取り外し可能となっており、1m延長ケーブル（標準付属）を使用い
ただくことで、測定物との距離を保った測定が可能です。
またロングテストクリップ（別売り）等、高電圧測定用アクセサリとの組み合わせも可能です。
※701978の場合
アプリケーション例
701977
- 3.3kVレベルの鉄道向け駆動用インバータ測定
- 高電圧、低周波のIGBT測定
- 高電圧サージノイズ波形測定
701978
- インバータの研究評価
- EV/HEV等の高電圧バッテリ
- 400Vrmsなど、高電圧商用電源ライン
- 太陽光発電用パワーコンディショナ等の新エネルギー
- 高圧回路
オシロスコープによるフローティング信号測定例
インバータ測定
- インバータ出力側の三相電圧・電流同時測定、電力パラメータ測定
- ゲート-ソース、ドレイン-ソース間同時測定
- H側L側スイッチングタイミング確認
主な仕様
| 項目 | 701977 | 701978 | |
|---|---|---|---|
| 周波数帯域（－3dB） | 50MHz | 150MHz | |
| コネクタ形式 | BNC | ||
| 入力抵抗/容量（typical）※1 | 52MΩ±5％ 10pF |
4.1MΩ±3％ 5pF |
|
| 差動入力電圧範囲 | 5000Vrms以下 かつ7000Vpeak以下 | ±1500V（DC＋ACpeak） | |
| 最大入力電圧 | 5000Vrms かつ7000Vpeak | ±1500V（DC＋ACpeak） | |
| CMRR | －80dB（60Hz）、－50dB（1MHz） | ||
| 直流ゲイン確度 （23℃±5℃） |
同相入力電圧 ±2000V以内：±2％ ±5000V以内：±3％ |
||
| 同相入力電圧 | ±400V以内：±2％ ±1000V以内：±3％ |
||
| 使用温度範囲 | 5～40℃ | ||
| 使用湿度範囲 | 25～85％ | ||
| 長さ | 全長 | 2840mm | 2430mm |
| 先端リード | 610mm | 200mm | |
| 電源ケーブル | 1000mm | ||
| 減衰比 | 100：1/1000：1 | 50：1/500：1 | |
| 測定カテゴリ | CATO 5000V、CATⅢ1000V CATⅢ 1000V | ||
| 電源※2 | プローブ電源 | 付属品 | 高電圧ワニ口クリップ（赤、黒） | ピンチャーチップ（赤、黒）、延長リード（1m）、100Ω抵抗アダプタ、150Ω抵抗アダプタ |
※1：接地に対して
※2：乾電池駆動ではありません。別途電源が必要になります。
商品仕様
| 製品名: | 701977 |
|---|---|
| 型番: | 701977 |
| メーカー: | 横河計測 |
