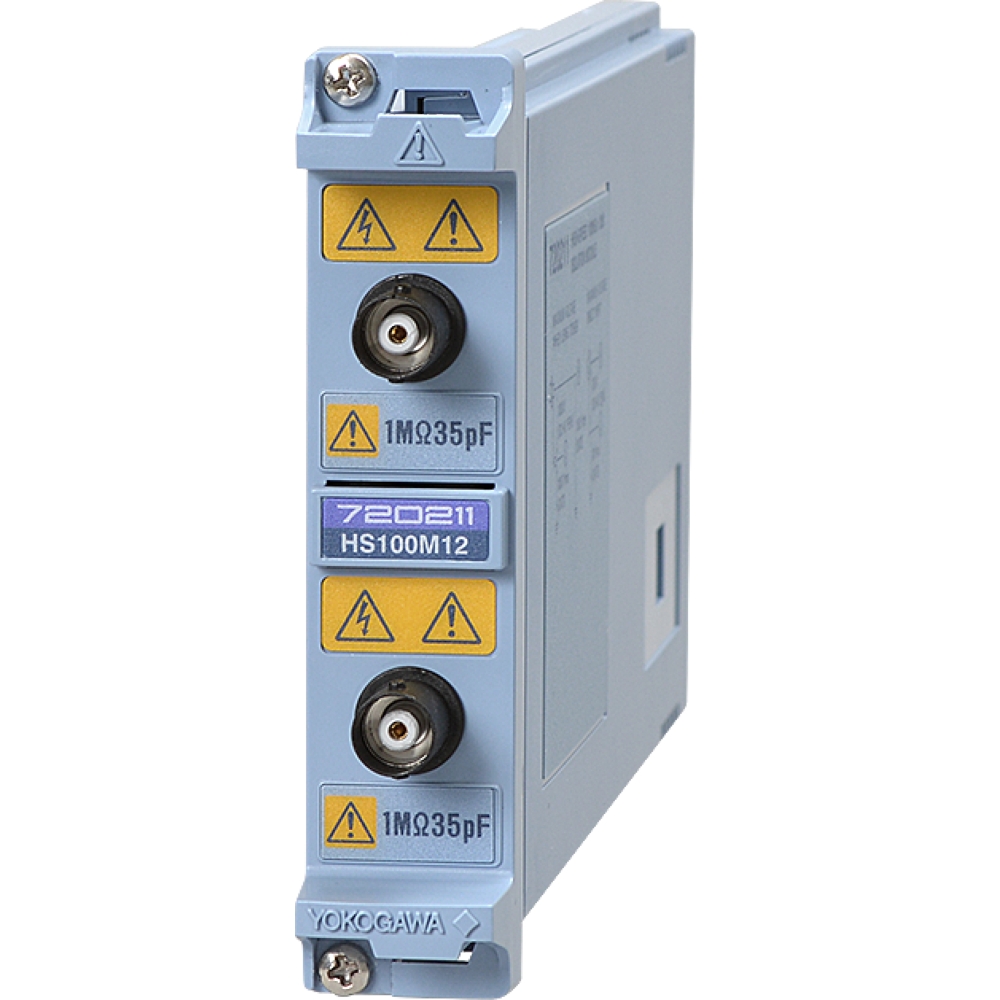

横河計測 高速100MS/s 12ビット絶縁モジュール
仕様
| 入力チャネル数 | 2 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | AC、DC、GND |
| 入力コネクタ | BNC コネクタ（絶縁タイプ） |
| 入力インピーダンス | 1MΩ±1％、約35pF |
| 最高サンプルレート | 100MS/s |
| 周波数帯域（－3 dB） | DC～20MHz |
| A/D変換分解能 | 12ビット（150LSB/div） |
| 電圧軸感度設定範囲 | 直接入力：10mV/div～20V/div（1-2-5ステップ） |
| 最大入力電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ：1000V（DC＋ACpeak） 701901＋701954との組み合わせ（1：1）： 200V（DC＋ACpeak） |
| 直接入力 | 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ： 1000Vrms（CATⅡ） | 701901＋701954との組み合わせ（1：1）： 1000Vrms（CATⅡ） |
| 直接入力 42V（DC＋ACpeak）（CATⅡ、30Vrms） | |
| AC結合時の －3 dB低域減衰点 | 10Hz以下（700929/702902使用時は1Hz以下、701947使用時は0.1Hz以下） |
| 垂直軸（電圧軸）確度 | DC確度：±（0.5％ of 10div） |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） |
| 温度係数 | ゼロ点：±（0.1％ of 10div）/℃（Typ.） 利得：±（0.05％ of 10div）/℃（Typ.） |
| 帯域制限 | Full/2MHz/1.28MHz/640kHz/320kHz/160kHz/80kHz/40kHz/20kHz/10kHz |
| 質量 | 約290g |
商品仕様
| 製品名: | 720211 |
|---|---|
| 型番: | 720211 |
| メーカー: | 横河計測 |
