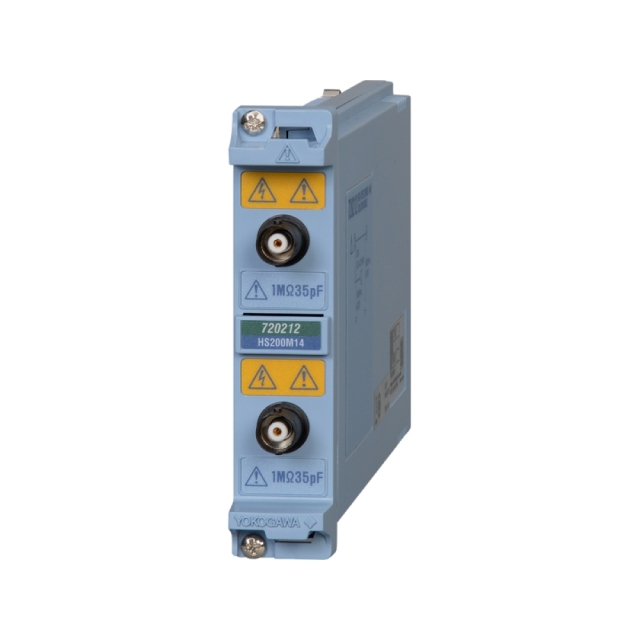

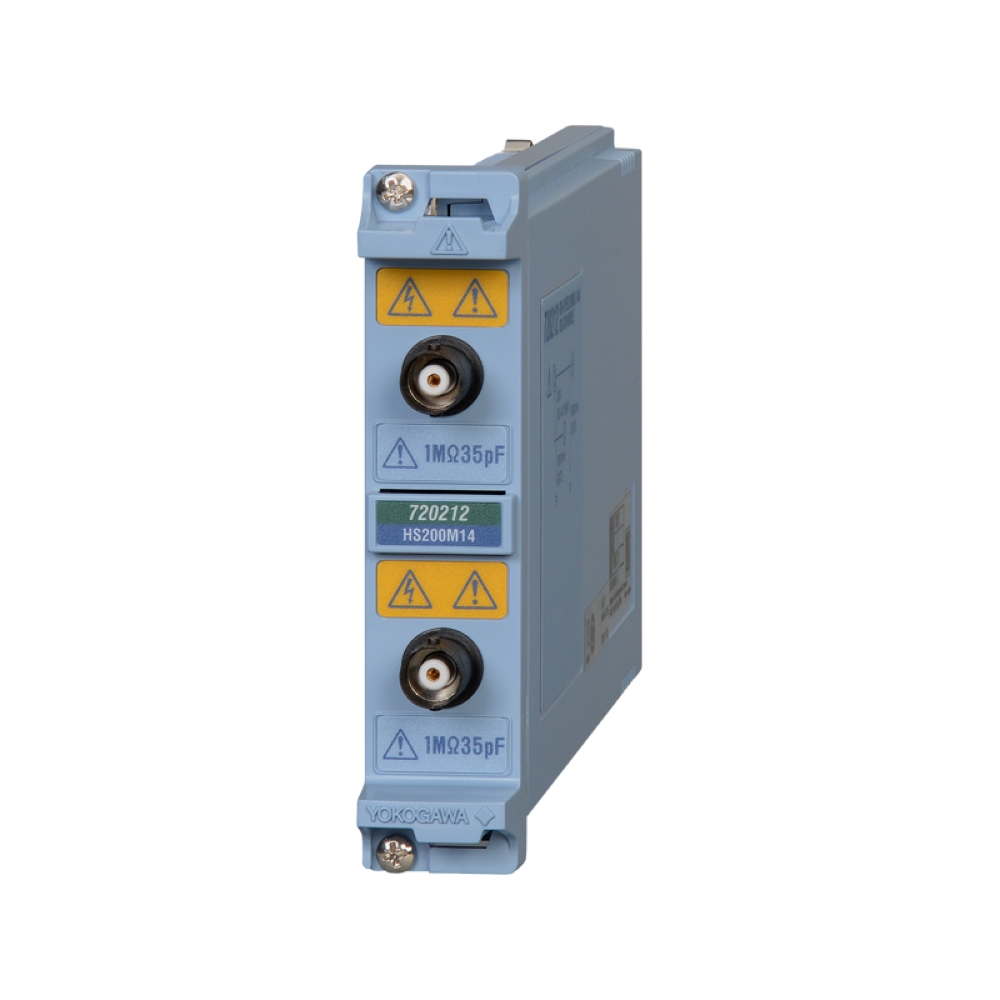

横河計測 高速200 MS/s 14ビット 絶縁モジュール
仕様
| 入力チャネル数 | 2 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | AC、DC、GND |
| 入力コネクタ | BNCコネクタ（絶縁タイプ） |
| 入力インピーダンス | 1MΩ±1%、約35pF |
| 最高サンプルレート | 200MS/s |
| 周波数特性（－3 dB） | DC～40MHz |
| A/D変換分解能 | 14ビット（600LSB/div） |
| 電圧軸感度設定範囲 | 直接入力 10mV/div～20V/div（1-2-5ステップ） |
| 最大入力電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ |
| 1000V（DC＋ACpeak） | 701901＋701954との組み合わせ（1：1） 200V（DC＋Acpeak） |
| 直接入力 | 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ：1000Vrms（CATⅡ） |
| 701901＋701954との組み合わせ（1：1）: 1000Vrms（CATⅡ） | |
| 直接入力 | 42V（DC＋ACpeak） |
| AC結合時の －3 dB低域減衰点 | 10 Hz以下 |
| 垂直軸（電圧軸）確度 | DC確度 ±（0.5% of 10div） |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） |
| 温度係数 | ゼロ点：±（0.1% of 10div）/℃（Typ.） 利得：±（0.05% of 10div）/℃（Typ.） |
| 帯域制限 | FULL/5MHz/2.56MHz/1.28MHz/640kHz/320kHz/160kHz/80kHz/40kHz/20kHz/10kHz |
| 質量 | 約275g |
商品仕様
| 製品名: | 720212 |
|---|---|
| 型番: | 720212 |
| メーカー: | 横河計測 |
