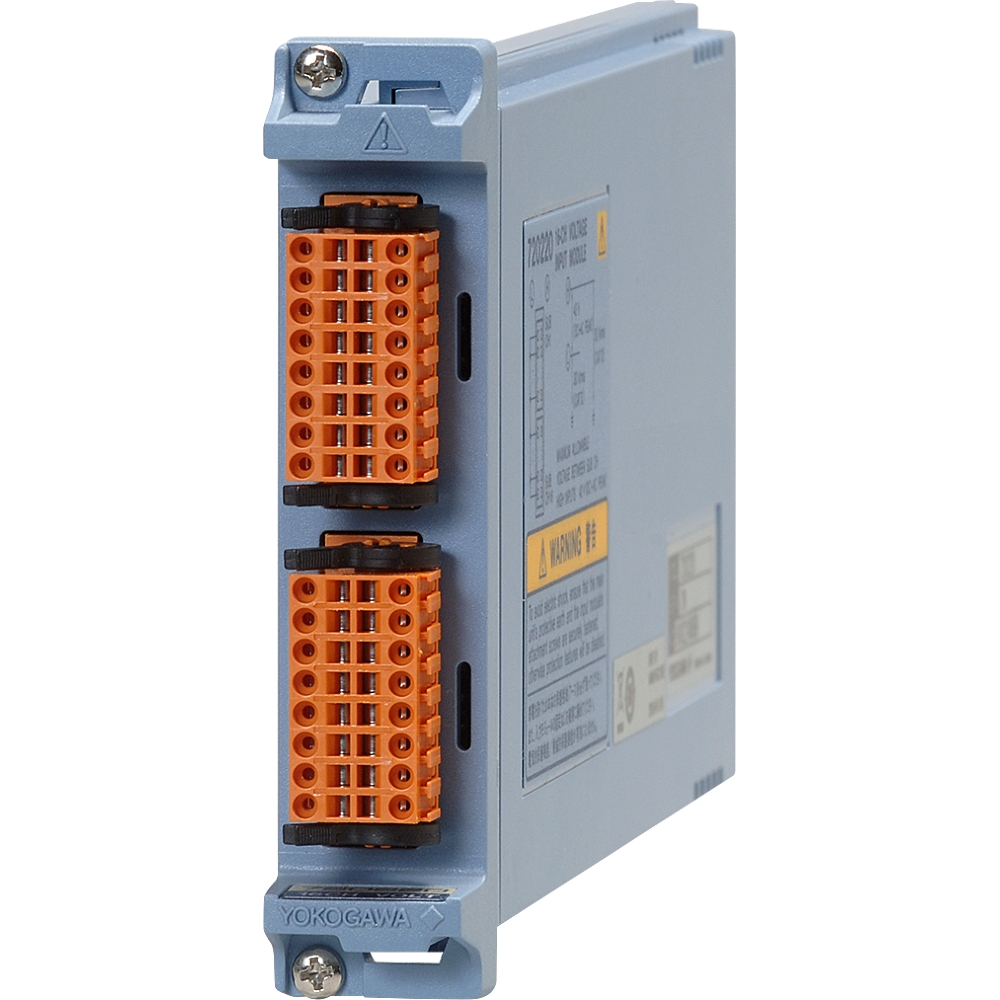

横河計測 16ch電圧入力モジュール
仕様
| 入力チャネル数 | 16 |
|---|---|
| 入力形式 | 一括絶縁不平衡 |
| 入力カップリング設定 | DC、GND（サブチャネルごとに独立して設定可能） |
| 最高サンプルレート | 200kS/s（単一CH）［10kS/s（16CH使用時）］ |
| 周波数帯域（－3 dB） | DC～5kHz |
| A/D変換分解能 | 16ビット（2400LSB/div） |
| 電圧軸感度設定範囲 | 200mV/div～2V/div（1-2-5ステップ） |
| 最大入力電圧（1kHz以下） | 直接入力 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 直接入力 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| 垂直軸（電圧軸） | DC確度 ±（0.3％ of 10div） |
| 入力コネクタ | バネ端子台（8CHごとに取り外し可） |
| 入力インピーダンス | 1MΩ±1％ |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） |
| 温度係数 | ゼロ点：±（0.02％ of 10div）/℃（Typ.） 利得：±（0.02％ of 10div）/℃（Typ.） |
| 帯域制限 | Full/500Hz（サブチャネルごとに独立して設定可能） |
| 質量 | 約230g |
商品仕様
| 製品名: | 720220 |
|---|---|
| 型番: | 720220 |
| メーカー: | 横河計測 |
