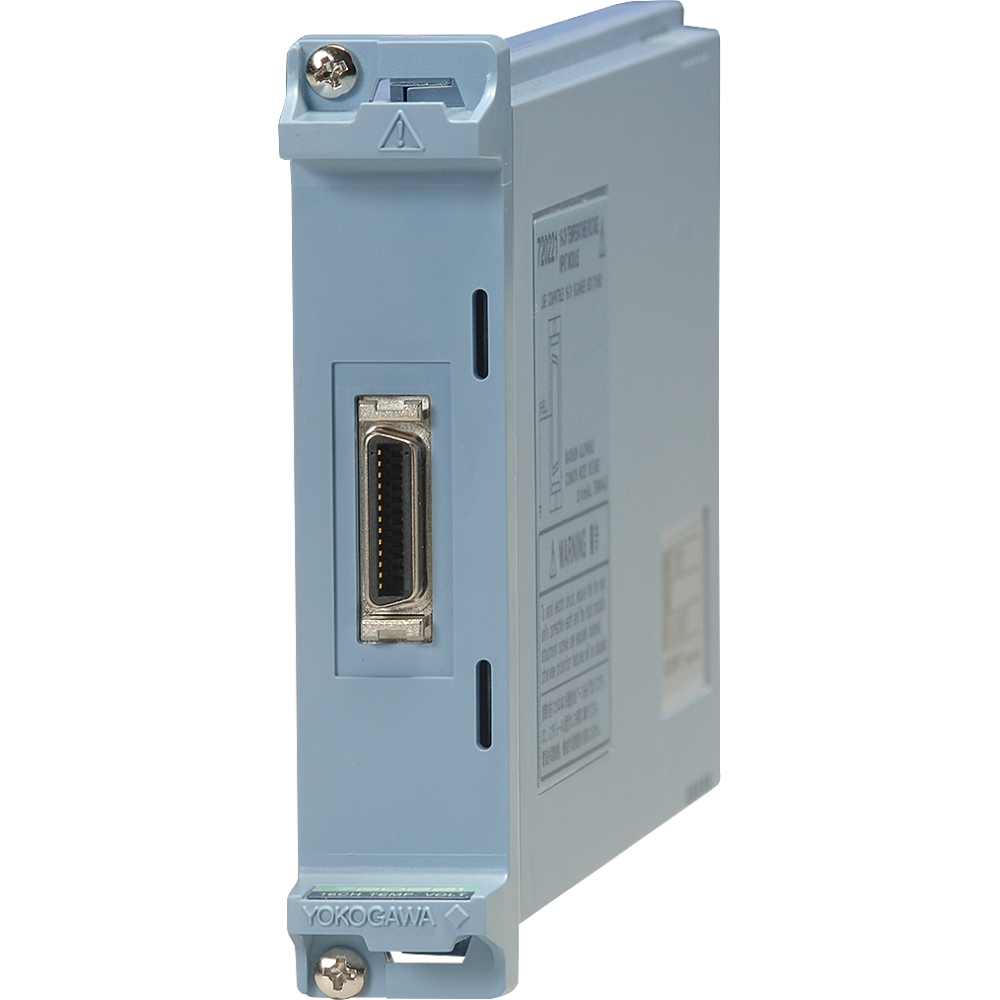

16ch温度/電圧入力モジュール
仕様
| 入力チャネル数 | 16 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | TC（熱電対）、DC、GND |
| データ更新周期 | 100ms、300ms、1s、3s切り替え |
| 測定範囲/確度 | 電圧測定 電圧軸感度：1mV/div～2V/div（1-2-5ステップ） 電圧確度：±（0.15% of 10div） |
| 最大入力電圧（1kHz以下） | 電圧/温度とも 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | 電圧/温度とも 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| 垂直分解能 | 電圧測定時 電圧入力時：2400LSB/div |
| 温度測定時 温度測定時：0.1℃ | |
| コモンモード除去比 | 電圧測定時 100dB以上（50/60Hz）（Typ.） |
| 温度測定時 140dB以上（データ更新レート3s時）（50/60Hz）（Typ.） | |
| 残留ノイズレベル | ±0.01div（Typ.） |
| A/D変換分解能 | 電圧測定時 16ビット（24000LSB/レンジ） |
| 温度係数 | ゼロ点：±（0.025% of 10div）/℃（Typ.） 利得：±（0.01% of 10div）/℃（Typ.） |
| 基準接点補償確度（入力端子温度平衡時） | K、E、J、T、L、U、N：±1℃ R、S、B、W：±1.5℃ 金鉄クロメル：±1K |
| 帯域制限（Typ.）（－3dB点） | データ更新レート 100ms時 600Hz データ更新レート 300ms時 200Hz データ更新レート 1s時 50Hz データ更新レート 3s時 10Hz |
| 入力コネクタ | ネジ締め式端子 端子外付け |
| 入力インピーダンス | 約1MΩ |
| バーンアウト検出機能 | 各チャネルごとにON/OFF可能 |
| チャネル間干渉 | 100dB以上（50/60Hz）（Typ.） |
| 基準接点補償 | 各チャネルごとに内部ON/OFF切り替え可能 |
| 外部スキャナボックス | 形名：701953 付属ケーブル長：1m、3m（選択可能） |
| 質量 | 約220g |
温度測定（基準接点温度補償確度は含まず）
| タイプ | 測定範囲 | 確度 |
|---|---|---|
| K | －200℃～1300℃ | ±（0.1％ of reading＋1.5℃） ただし、－200℃～0℃は ±（0.2％ of reading＋1.5℃） |
| E | －200℃～800℃ | |
| J | －200℃～1100℃ | |
| T | －200℃～400℃ | |
| L | －200℃～900℃ | |
| U | －200℃～400℃ | |
| N | 0℃～1300℃ | |
| R | 0℃～1700℃ | ±（0.1％ of reading＋3℃） ただし、0℃～200℃：±8℃ 200℃～800℃：±5℃ |
| S | 0℃～1700℃ | |
| B | 0℃～1800℃ | ±（0.1％ of reading＋2℃） ただし、400℃～700℃：±8℃ 有効範囲は400℃～1800℃ |
| W | 0℃～2300℃ | ±（0.1％ of reading＋3℃） |
| 金鉄クロメル | 0 K～ 300 K | 0K～50K：±4K、50K～300K：±2.5K |
熱電対の規格：JIS C1602（K、E、J、T、N、R、S、B）
商品仕様
| 製品名: | 720221 |
|---|---|
| 型番: | 720221 |
| メーカー: | 横河計測 |
