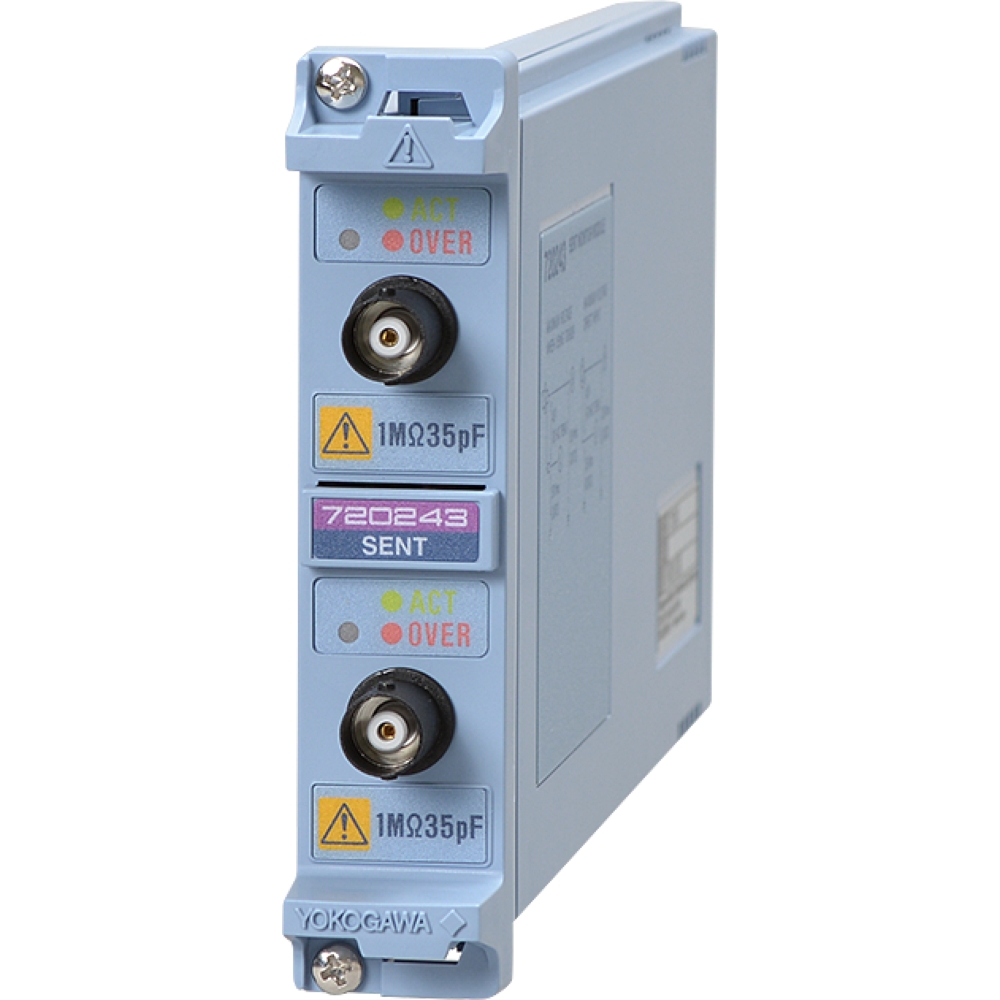

横河計測 SENTモニタモジュール
仕様
| 入力ポート数 | 2 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 最高データ更新レート | 100kS/s（10μs） |
| 入力コネクタ | BNCコネクタ（絶縁タイプ） |
| 入力インピーダンス | 1MΩ±1%、約35pF |
| 対応プロトコル | SAE J2716 |
| 対応CLOCK TICK幅 | 1μs～100μs、設定分解能：0.01μs |
| 対応ニブル数 | 1～6 |
| 解析サブチャネル数 | FAST CHANNEL 最大8CH SLOW CHANNEL 最大5CH （ただし、FAST CHANNELとSLOW CHANNELの合計で8CH） STATUS & COMMUNICATION 1CH（4bit） エラー 1CH エラーカウント 1CH |
| FAST CHANNEL解析機能 | FAST CHANNEL MULTIPLEXING対応 |
| 入力Lレベル電圧 | 1.5V（Typ.） |
| 入力Hレベル電圧 | 3.5V（Typ.） |
| 入力状態表示機能 | ポートごとにLEDによる入力状態表示機能あり 動作時：入力を検知すると緑に点灯 オーバードライブ時：入力電圧が20Vを超えると赤に点灯 |
| 最大入力電圧 | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| 最大定格対地間電圧 | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| 質量 | 約260g |
商品仕様
| 製品名: | 720243 |
|---|---|
| 型番: | 720243 |
| メーカー: | 横河計測 |
