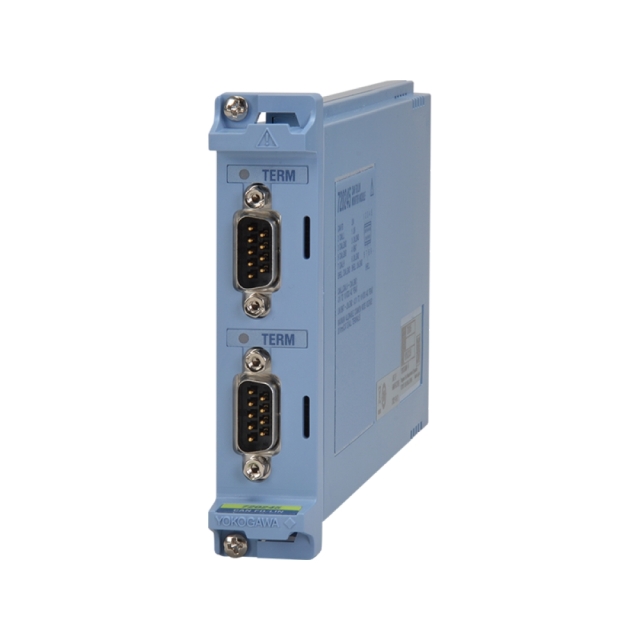

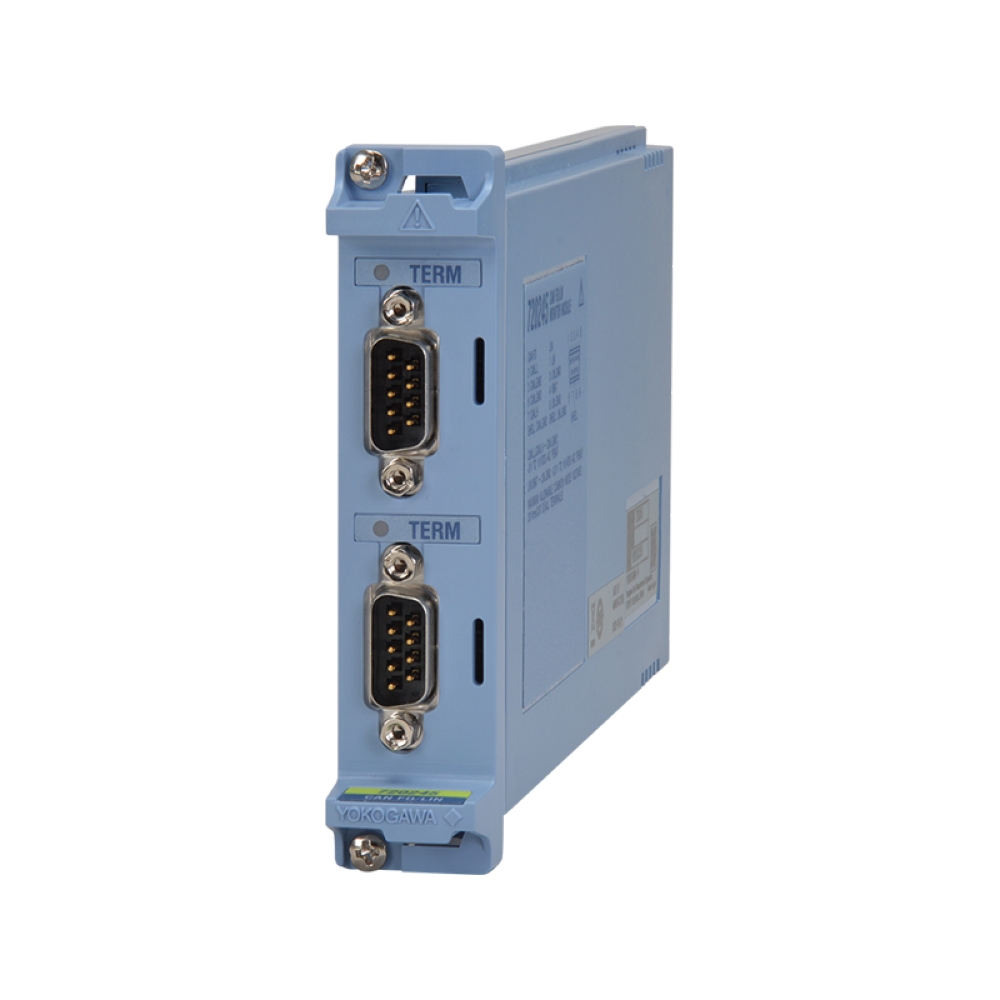

横河計測 SENTモニタモジュール
仕様
| 入力ポート数 | 2 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力コネクタ | D-Sub コネクタ9ピン（オス） |
| 最高サンプルレート | 100kS/s |
| 各ポート機能 | ポートごと独立に CAN FD/LINを切り替え可能 |
| 最大定格対地間電圧入力 ― ケース間各ポート間 | 42V（DC＋ACpeak）（CAT II 30Vrms） |
CAN動作仕様
| 最大入力電圧 | －3V～ ＋10V（CAN_H、CAN_L―GND間） |
|---|---|
| ターミネータ | 内蔵、ポートごとに有効/無効の設定可能 |
| 対応プロトコル | CAN、CAN FD（ISO 11898-1:2015 またはnon-ISO） 物理層：ISO-11898（High Speed Communication） |
| 対応ビットレート | 10kbps、20kbps、33.3kbps、50kbps、62.5kbps、66.7kbps、83.3kbps、125kbps、250kbps、500kbps、800kbps、1Mbps Flexible data rate 1Mbps、2Mbps、5Mbps |
| Multiplexing | Extended Multiplexingに対応 （Multiplexorシグナルは2Byte目までに限定） |
| SAE J1939 | Source Address、Destination Addressのマスク設定可能 トランスポートプロトコル内シグナル取得可能 |
| LED表示 | ターミネータの有効（点灯）/ 無効（消灯）の表示 |
| サブチャネル数 | 60サブチャネル/ポート |
| ワンショット出力 | 出力フレームをワンショットで出力可能 CAN/CAN FDパケットを出力可能（パケット形式は指定可能） CAN FD時 最大64バイト出力可能 |
| 質量 | 約260g |
LIN動作仕様
| 最大入力電圧 | －0.3V～ ＋18V（LIN、VBAT―GND間） |
|---|---|
| 対応プロトコル | 物理層：ISO9141に準拠 |
| 対応ビットレート | 2400bps、9600bps、19200bps |
| サブチャネル数 | 60サブチャネル |
| 対応チェックサム | 標準チェックサム、拡張チェックサムに対応 |
商品仕様
| 製品名: | 720245 |
|---|---|
| 型番: | 720245 |
| メーカー: | 横河計測 |
