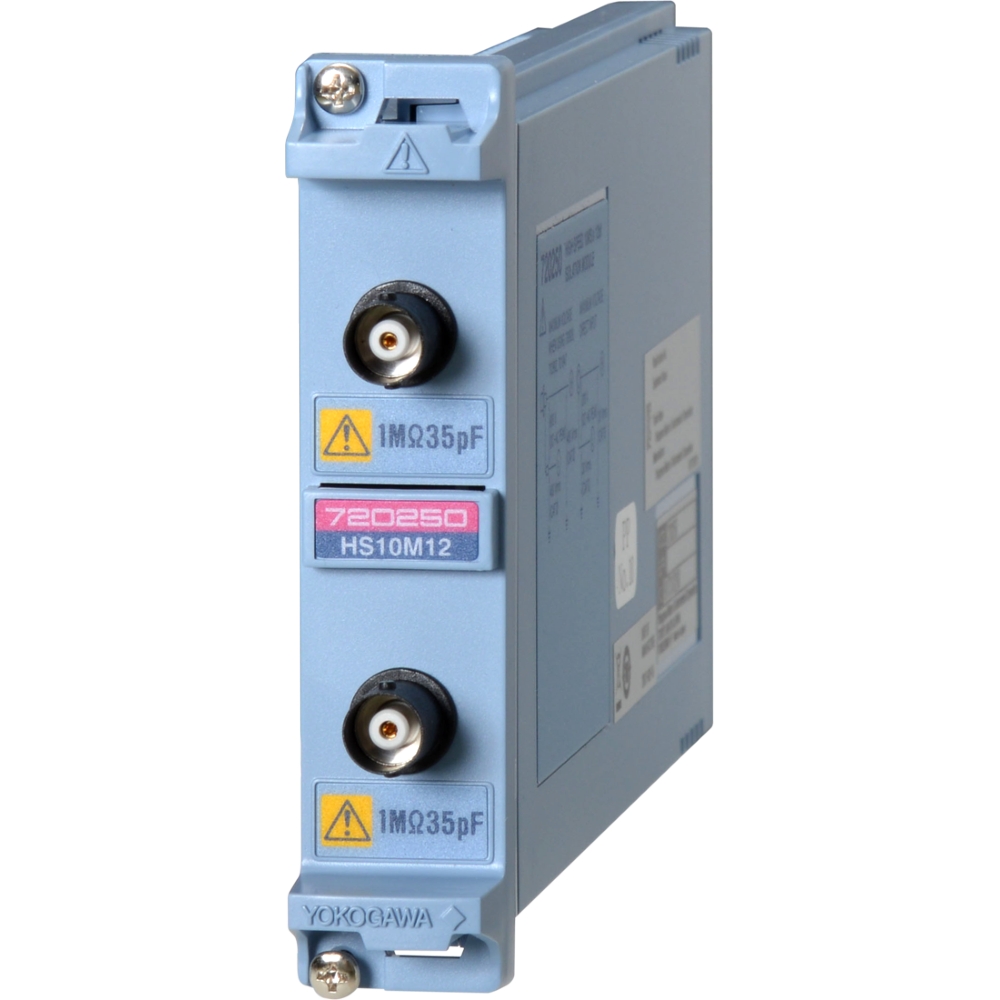

横河計測高速10MS/s 12 ビット絶縁モジュール 720250 計測器ランド

定価:	¥123,200(税込)
価格:	¥123,200 (税込)

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

横河計測高速10MS/s 12 ビット絶縁モジュール

仕様

入力チャネル数	2
入力形式	絶縁不平衡
入力カップリング設定	AC、DC、GND
入力コネクタ	BNCコネクタ（絶縁タイプ）
入力インピーダンス	1MΩ±1％、約35pF
コモンモード除去比	80dB（50/60Hz）以上（Typ.）
最高サンプルレート	10MS/s
周波数帯域（－3 dB）	DC～3MHz
A/D変換分解能	12ビット（150LSB/div）
電圧軸感度設定範囲	直接入力　5mV/div～20V/div（1-2-5ステップ）
最大入力電圧（1kHz以下）	700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ：800V（DC＋ACpeak）
	701901＋701954との組み合わせ（1：1）： 200V（DC＋ACpeak）（安全規格を満足する値として） 250V（DC＋ACpeak）（印加しても破壊を起こさない値として）
	直接入力： 42V（DC＋ACpeak）
最大定格対地間電圧（1kHz以下）	700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ：400Vrms（CATⅡ）
	701901＋701954との組み合わせ（1：1）： 400Vrms（CATⅡ）
	直接入力： 42V（DC＋ACpeak）（CATⅡ、30Vrms）
AC結合時の－3 dB低域減衰点	10Hz以下（700929/702902使用時は1Hz以下、701947使用時は0.1Hz以下）
垂直軸（電圧軸）確度	DC確度：±（0.5％ of 10div）
温度係数	ゼロ点：±（0.05％ of 10div）/℃（Typ.）利得：±（0.02％ of 10div）/℃（Typ.）
帯域制限	Full/500Hz/5kHz/50kHz/500kHz
質量	約280g

横河計測 高速10MS/s 12 ビット絶縁モジュール 720250
