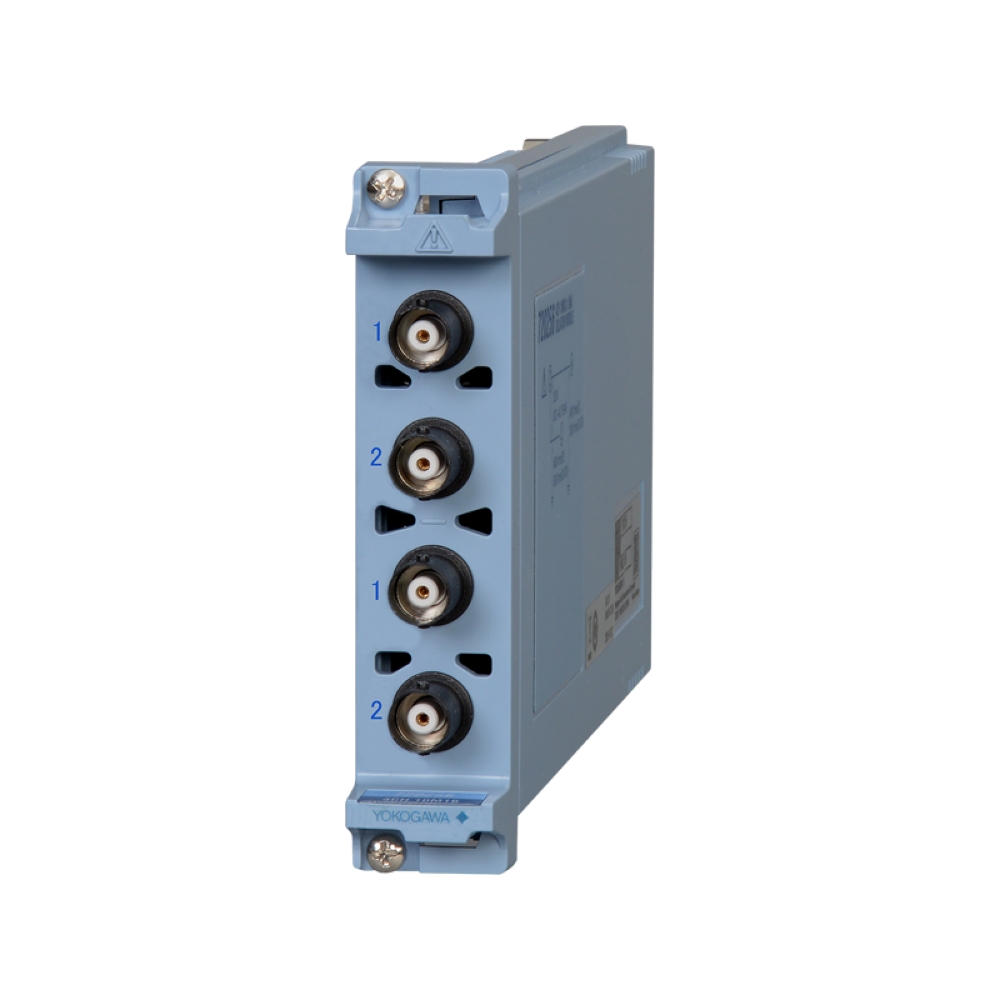

横河計測 4CH 10 MS/s 16ビット 絶縁モジュール
仕様
| 入力チャネル数 | 4 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | AC、DC、GND |
| 入力コネクタ | BNCコネクタ（絶縁タイプ） |
| 入力インピーダンス | 1MΩ±1%、約32pF |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） |
| 最高サンプルレート | 10MS/s |
| 周波数特性（－3 dB） | DC～3MHz |
| A/D変換分解能 | 16ビット（2400LSB/div） |
| 電圧軸感度設定範囲 | 直接入力 5mV/div～20V/div（1-2-5ステップ） |
| 最大入力電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ： 600V（DC＋ACpeak） |
| 701901＋701954との組み合わせ（1：1）： 200V（DC＋Acpeak） | |
| 直接入力： 42V（DC＋ACpeak） | |
| 最大定格対地間電圧（1kHz以下） | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ または701901＋701954との組み合わせ（1：1）： 300Vrms（CATⅡ）400Vrms（O） |
| 直接入力 | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| AC結合時の －3 dB低域減衰点 | 10Hz以下（700929、702902使用時は1Hz以下、701947使用時は0.1Hz以下） |
| 垂直軸（電圧軸）確度 | DC確度 ±（0.25% of 10div） |
| 温度係数 | ゼロ点： ±（0.02% of 10div）/℃ 50mV/div～20V/div（Typ.） ±（0.1% of 10div）/℃ 5mV/div～20mV/div（Typ.） |
| 利得：±（0.02% of 10div）/℃（Typ.） | |
| 帯域制限 | Full/AUTO/400kHz/128kHz/64kHz/32kHz/16kHz/8kHz/4kHz/2kHz/1kHz/500Hz/250Hz/125Hz/62.5Hz |
| 質量 | 約310g |
商品仕様
| 製品名: | 720256 |
|---|---|
| 型番: | 720256 |
| メーカー: | 横河計測 |
