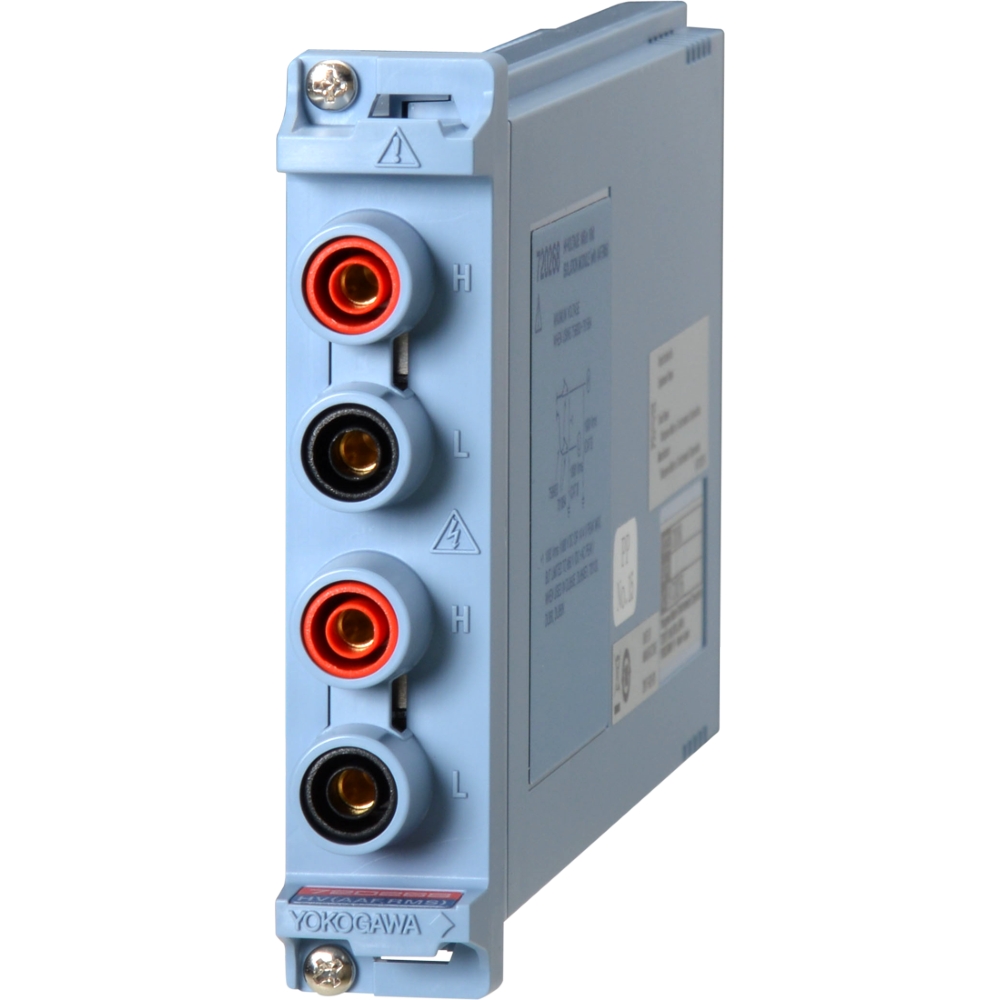

横河計測 高圧1MS/s 16ビット絶縁モジュール（AAF、RMS付）
仕様
| 入力チャネル数 | 2 |
|---|---|
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | AC、DC、GND、AC-RMS、DC-RMS |
| 入力コネクタ | プラグイン端子（安全端子） |
| 入力インピーダンス | 2MΩ±1%、約12pF |
| コモンモード除去比 | 80dB（50/60Hz）以上（Typ.） |
| 最高サンプルレート | 1MS/s |
| 周波数帯域（－3 dB） | 波形観測モード：DC～300kHz RMS観測モード：DC、40Hz～100kHz |
| A/D変換分解能 | 16ビット（2400LSB/div） |
| 電圧軸感度設定範囲 | 20mV/div～200V/div（1-2-5ステップ） |
| 最大入力電圧（1kHz以下） | （758933または701904）＋701954との組み合わせ（1：1）：1000Vrms（1000VDCまたは1414Vpeak Max.）※ |
| 直接入力 | 42V（DC＋ACpeak） |
| 最大定格対地間電圧（1kHz以下） | （758933または701904）＋701954との組み合わせ（1：1）：1000Vrms（CATⅡ）、600Vrms（CAT Ⅲ） |
| 直接入力 ：42V（DC＋ACpeak）（CATⅡ、30Vrms） | |
| AC結合時の －3 dB低域減衰点 | 1Hz以下 |
| 垂直軸（電圧軸）確度 | 波形観測モード DC確度 ±（0.25％ of 10div） |
| RMS観測モード DC確度 ±（1.0％ of 10div） |
|
| AC確度 正弦波入力時：±（1.5％ of 10div）40Hz～10kHzの範囲 クレストファクター2以下：±（2.0％ of 10div）40Hz～10kHzの範囲 クレストファクター3以下：±（3.0％ of 10div）40Hz～10kHzの範囲 1kHz～10kHz：上記AC確度に1.0%加算 |
|
| 温度係数（波形観測モード） | ゼロ点：±（0.02％ of 10div）/℃（Typ.） 利得：±（0.02％ of 10div）/℃（Typ.） |
| 帯域制限 | Full/400Hz/4kHz/40kHz/AAF |
| 応答時間（RMS観測モード） | 立ち上がり： 0 → 90％ of 10div 120ms Typ. 立ち下がり：100 → 10％ of 10div 280ms Typ. |
| 質量 | 約280g |
※DL850/DL850V/DL850E/DL850EVおよびSL1000で使用する場合は、850V（DC＋ACpeak）
商品仕様
| 製品名: | 720268 |
|---|---|
| 型番: | 720268 |
| メーカー: | 横河計測 |
