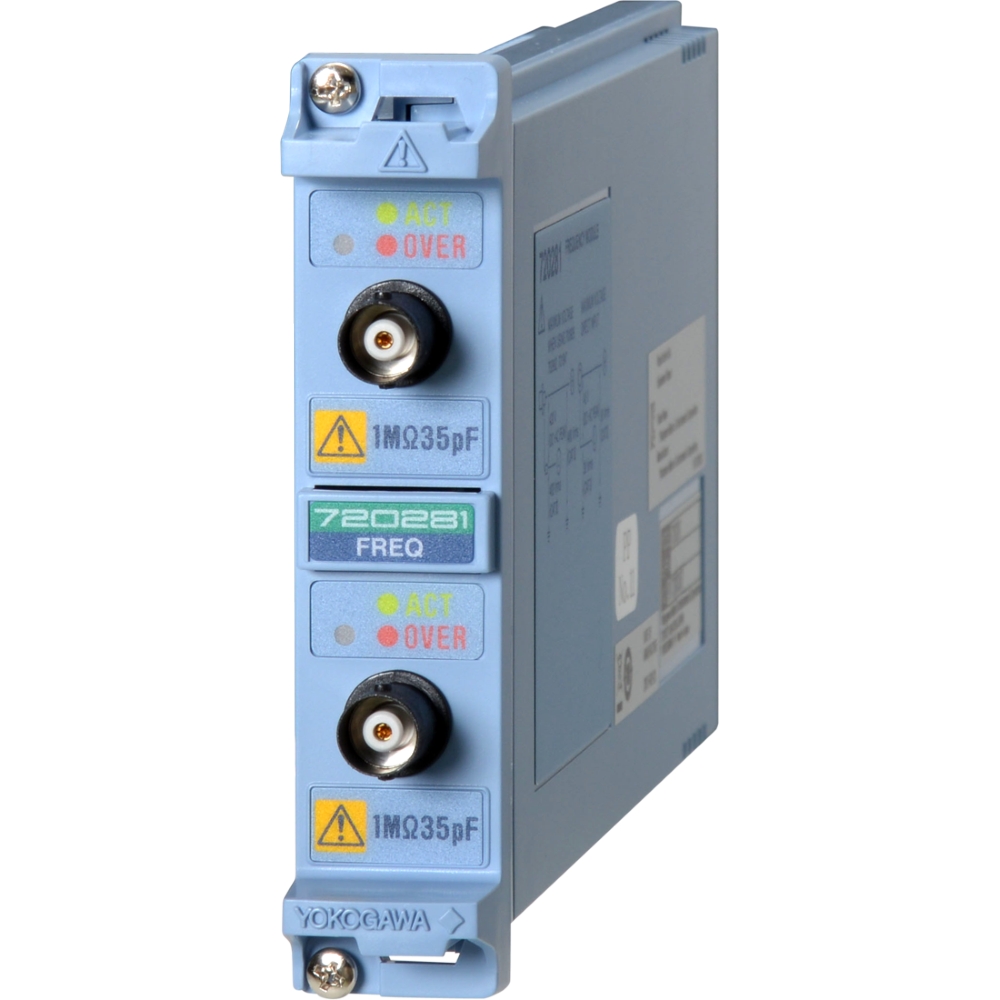

横河計測 周波数モジュール
仕様
| 測定機能 | 周波数（Hz）、回転数（rpm）、回転数（rps）、周期（sec）、Duty（%）、電源周波数（Hz）、パルス幅（sec）、パルス積算、速度 |
|---|---|
| 入力チャネル数 | 2 |
| 入力形式 | 絶縁不平衡 |
| 入力カップリング設定 | AC、DC |
| 入力コネクタ | BNCコネクタ（絶縁タイプ） |
| 入力インピーダンス | 1MΩ±1％、約35pF プルアップ機能：10kΩ、約5V（プルアップは入力設定がPull-Up5Vの時だけON可能） |
| データ更新レート | 1MHz（1μs） |
| 測定最小分解能 | 625ps |
| 測定データ分解能 | 16ビット（2400LSB/div） |
| 入力電圧範囲（±FS） | （1：1） ±1V〜±50V（1-2-5ステップ） |
| 最大入力電圧 | 700929との組み合わせ（10：1） 420V（DC＋ACpeak） 直接入力※10 42V（DC＋ACpeak） |
| 最大定格対地間電圧 | 700929（10：1）/702902（10：1）/701947（100：1）との組み合わせ※3 400Vrms（CATⅡ） |
| 直接入力 | 42V（DC＋ACpeak）（CATⅡ、30Vrms） |
| 帯域制限 | Full/100Hz/1kHz/10kHz/100kHz |
| コンパレータ部 | プリセット ロジック（5V/3V/12V/24V）、電磁ピックアップ、ゼロクロス、プルアップ（5V）、AC100V、AC200V、ユーザー定義 |
| スレッシュホールド範囲 | ±FSの範囲、分解能1％単位 |
| ヒステリシス | FSの±1%、±2.5%、±5% |
| チャタリング除去機能 | OFF/1ms〜1000ms（設定分解能：1ms） | LED表示（CH毎） | ACT（緑）：動作状態（パルス入力時に点灯） OVER（赤）：オーバードライブ状態（入力がレンジの範囲を超えたときに点灯） |
| 質量 | 約270g |
測定項目と測定範囲
| 測定項目 | 測定範囲 | 垂直軸感度 |
|---|---|---|
| 周波数（Hz） | 0.01Hz〜500kHz | 0.1Hz/div〜100kHz/div |
| 回転数（rpm） | 0.01rpm〜100,000rpm | 0.1rpm/div〜10krpm/div |
| 回転数（rps） | 0.001rps〜2000rps | 0.01rps/div〜200rps/div |
| 周期（sec） | 2μs〜50s | 10μs/div〜5s/div |
| Duty（%） | 0%〜100% | 1%/div〜20%/div |
| 電源周波数（Hz） | （50Hz、60Hz、400Hz）±20Hz | 0.1Hz/div〜2Hz/div |
| パルス幅（sec） | 1μs〜50s | 10μs/div〜5s/div |
| パルス積算 | 〜2×109パルス | 10×10－21/div〜0.5×1021/div |
| 速度 | 測定範囲は周波数と同じ（km/h、などへの単位換算が可能） | |
測定確度
| 周波数/回転数/速度測定時 | 測定確度 | ±（0.05% of 10div＋入力周波数依存確度） | |
|---|---|---|---|
| 入力周波数依存確度 | 2kHz未満 | 0.05% of 入力周波数＋1mHz | |
| 2kHz〜50kHz | 0.05% of 入力周波数 | ||
| 50kHz〜100kHz | 0.1% of 入力周波数 | ||
| 100kHz〜200kHz | 0.2% of 入力周波数 | ||
| 200kHz以上 | 0.5% of 入力周波数 | ||
| 周期測定時 | 測定確度 | ±（0.05% of 10div＋入力周期依存確度） | |
| 入力周期依存確度 | 500μs以上 | 0.05% of 入力周期 | |
| 20μs〜500μs | 0.1% of 入力周期＋0.1μs | ||
| 10μs〜20μs | 0.2% of 入力周期＋0.1μs | ||
| 10μs未満 | 0.5% of 入力周期＋0.1μs | ||
| Duty測定時 | 入力周波数依存確度 | 50kHz未満 | ±0.1% |
| 50kHz〜100kHz | ±0.2% | ||
| 100kHz〜200kHz | ±0.5% | ||
| 200kHz〜500kHz | ±1.0% | ||
| パルス幅測定時 | 測定確度 | ±（0.05% of 10div＋入力パルス幅依存確度） | |
| 入力パルス幅依存確度 | 500μs以上 | 0.05% of 入力パルス幅 | |
| 20μs〜500μs | 0.1% of 入力パルス幅＋0.1μs | ||
| 10μs〜20μs | 0.2% of 入力パルス幅＋0.1μs | ||
| 10μs未満 | 0.5% of 入力パルス幅＋0.1μs | ||
| 電源周波数時 | 測定確度 | 中心周波数 50/60Hz時：±0.03Hz（分解能 0.01Hz） 400Hz時：±0.3Hz（分解能 0.01Hz） |
|
補助測定機能
| 減速予測 | パルス入力が途切れた場合、リアルタイムに減速状態を演算する。周波数、回転数（rpm）、回転数（rps）、周期、速度の測定時に設定可能 |
|---|---|
| 停止予測 | パルス入力が途切れて、一定期間経過した時、周波数を強制的に0にする。停止期間設定：最後に測定されたパルス周期の1.5〜10（10段階）に設定可能。周波数、回転数（rpm）、回転数（rps）、周期、速度の測定時に設定可能 |
| スムージング | 設定時間で測定データの移動平均を演算。設定時間：0.1ms〜1000ms（設定分解能：0.1ms）。すべての測定項目で設定可能 |
| パルス平均 | 設定したパルス数ごとに周波数測定を行う。パルス間隔に周期を持ったムラがある場合、ムラを取り除くことができる。 設定パルス数：1〜4096。周波数、回転数（rpm）、回転数（rps）、電源周波数、周期、パルス積算、速度の測定時に設定可能 |
| オフセット機能 | オフセット周波数を基準にして、変動を観測可能。 オフセット範囲：最大value/div値の1000倍まで設定可能 |
商品仕様
| 製品名: | 720281 |
|---|---|
| 型番: | 720281 |
| メーカー: | 横河計測 |
