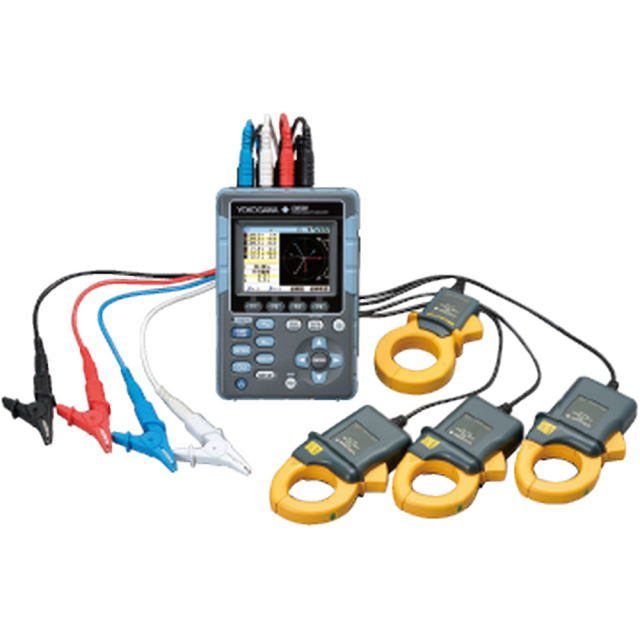

横河計測 電源品質アナライザ CW500

CW500は、電流クランプを使用する現場型の電力計として、消費電力測定と、電源品質の測定機能を併せ持ちます。
測定対象に応じた結線や多様な測定と記録の設定はナビゲーション画面で強力にサポート。
測定時には表示画面を測定値一覧、ベクトル図、波形やトレンドグラフに切り替えるダイレクトキーが現場での確認作業を容易にします。
また付属のPCソフトウェアは効率的なデータ解析やレポート作成に貢献します。

電力測定

• 電圧入力3CH、電流クランプ入力4CH、DCV入力2CHを同時に測定して記録。
• 各相の電圧/電流/電力/力率/位相角/目標力率に対する進相コンデンサ容量/DCV入力を瞬時、最大、最小、平均のリスト表示やトレンド表示に切替。
• 積算電力量は有効、皮相、無効電力の消費と回生成分ごとに表示。
• デマンドは、設定目標値（契約電力）と電力使用状況のグラフ化により簡易監視が可能。

ユーザーサポート

スタートナビ機能

• ナビ機能により測定前の確実な結線と本体設定が可能
• 電流クランプ自動識別機能により、クランプ種類の誤設定防止

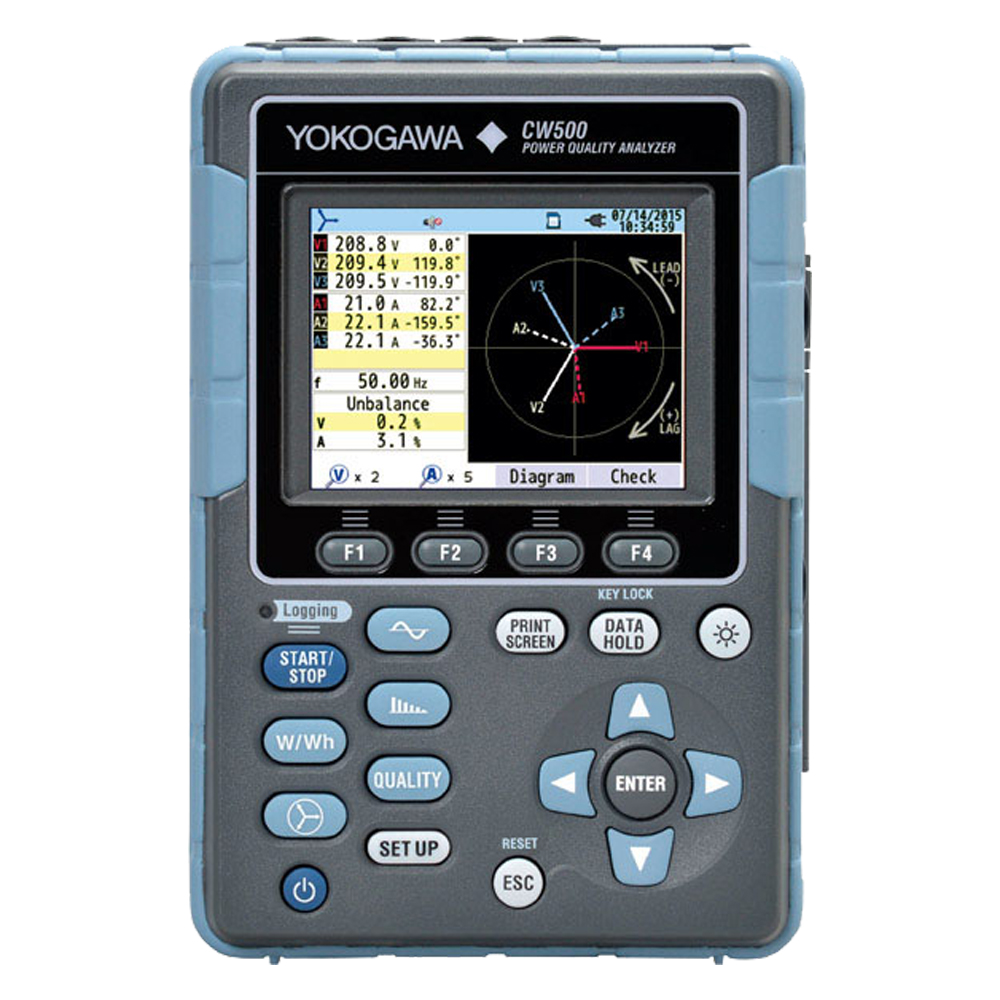

ベクトル表示

• 各CHの電圧と電流の位相差と大きさの関係をベクトル表示
• 結線状態のOK/NG判定と対応方法を指示

電源品質測定

瞬時に変動する電源異常を的確に捕捉

• 機器の異常動作や破損を引き起こす電源異常（電圧スウェル、電圧ディップ、電圧瞬停、トランジェント・オーバー電圧、インラッシュカレント）を24µsの高速サンプリングと実効値演算により捕捉
• 電源異常は、開始時点と終了時点を各々1イベントとして捉え、それぞれの時刻、実効値、全CH約200msの電圧と電流の波形データを記録
• 電源品質測定の国際規格　IEC61000-4-30 Class Sに適合

連続する電源異常を捕捉

高調波測定

• 50次までの電圧・電流・電力、含有率と位相角を演 算し一覧とバーグラフを表示

波形測定

• 各CHの電圧/電流波形を最大10波形または12波形表示し、拡大表示も可能

フリッカ測定

• 1分電圧フリッカ（Pst, 1min）、短期フリッカ（Pst）、長期フリッカ（Plt）測定

電圧と電流の不平衡率表示（3相結線時）

測定データの解析・レポート作成

解析・設定用PCソフトウェアを標準付属（CW500Viewer）

• 記録データからワンクリック操作でグラフ、リストとレポートを作成
• 設定データの一元管理
• 通信によるリアルタイム測定

対象データ

• 電力測定データ、電源品質イベントデータ、本体設定データ、画面キャプチャーデータ

外部メモリー・インタフェース

• SDカード、USB通信、Bluetooth通信
