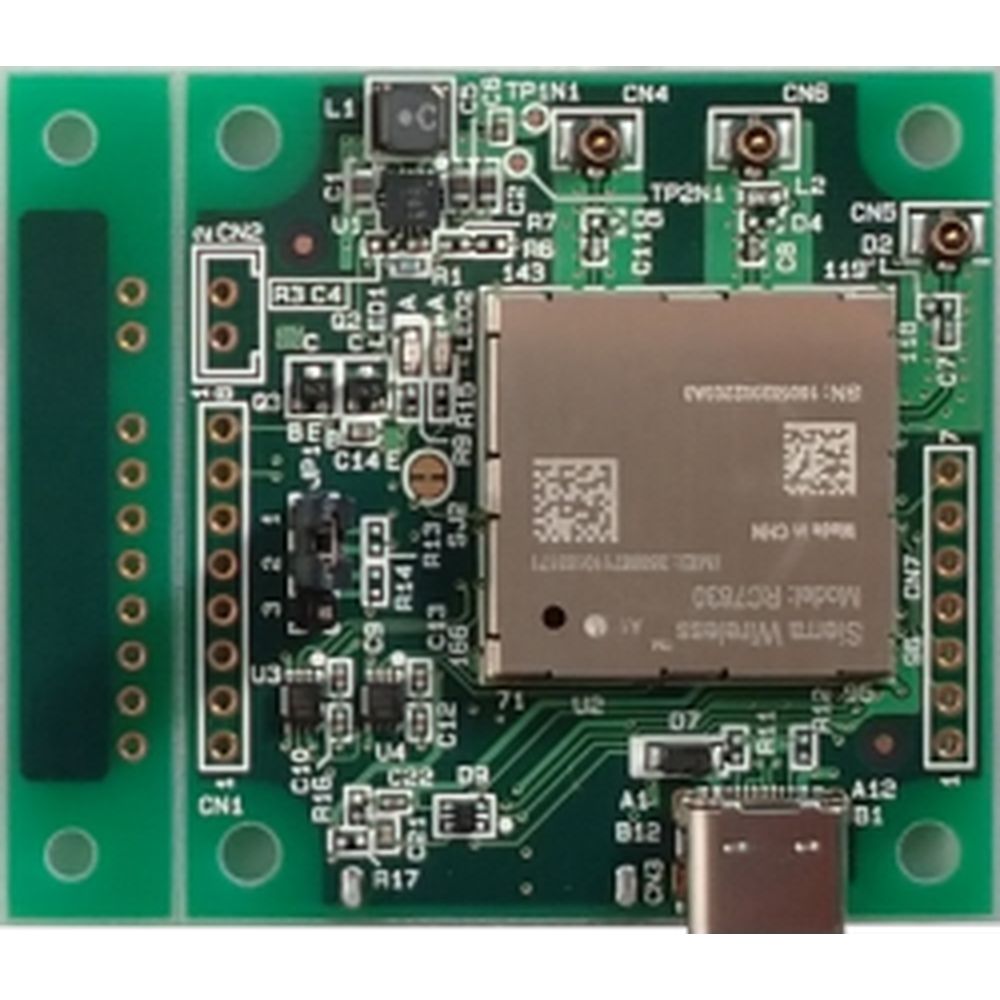

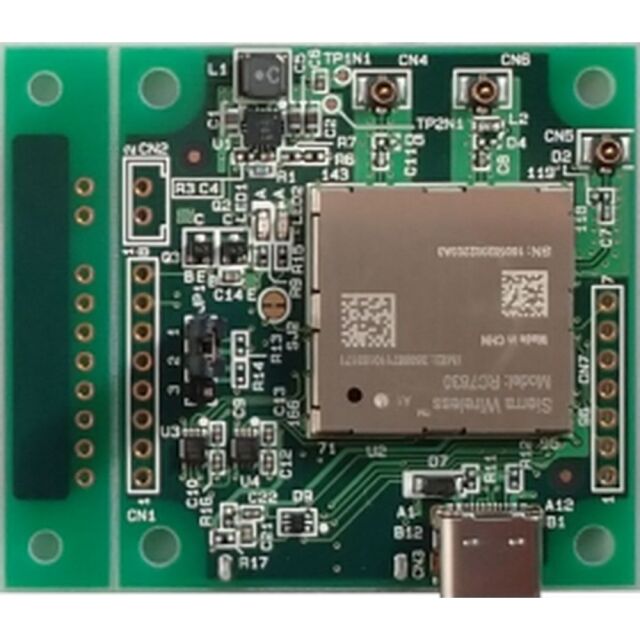

LTE-CAT4無線モジュールRC7630組込み評価ボード EB-RC7630

製品概要

  • NTTドコモ、KDDIのSIMおよび両社回線のMVNOのSIMを利用して迅速な評価が可能
  • UARTまたはUSBからのATコマンドにより簡単に制御
  • UART信号レベルは3.3V 系と供給電源系を選択可能
  • GPSやQZSS などに対応したGNSS 機能を搭載
  • GPIO、ADCなど多くの端子をコネクタから取り出し可能
  • 3~5.5Vdc入力対応の高効率昇降圧スイッチング電源回路搭載
  • タンタル・電解コンデンサレスの高信頼性、長寿命設計
  • 人が触れやすいコネクタやアンテナ端子にESD保護素子を搭載
  • RoHS対応で環境に配慮した組込み設計に最適

組み込み評価ボードのみの型番 EB-RC7630-BN をラインナップ

携帯電話網(LTE回線)に接続して利用するIoT機器の開発に役立つシエラワイヤレス社製LTE Cat.4モジュールRC7630の組込み基板モジュールです。

最小限の変更で既存製品にLTEによる高速通信機能を増設追加する用途やシエラワイヤレスLTE Cat.4モジュールRC7630の多くの機能を手早く評価する時にも便利な製品です。

仕様

型番 EB-RC7630 EB-RC7630-BN
搭載無線モジュール RC7630※1
移動通信の規格 LTE Cat-4
バンド:B1, B3, B5, B7, B8, B18, B19, B21
無線速度 下り: 最大150Mbps
上り: 最大50Mbps
内蔵プロトコル TCP、UDP、FTP、HTTP、HTTPS
アンテナ端子 MHF1(U.FL)コネクタ
適合SIM※2 マイクロSIM カード
GNSS機能※3 GPS/Galileo/GLONASS/BeiDou/QZSS
UARTインターフェース ピンヘッダコネクタ(2.54mm ピッチ)
TXD、RXD、RTS、CTS
信号レベル 3.3V系または外部電源電圧
通信速度 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200(デフォルト), 230400, 921600
USBインターフェース Type-Cコネクタ USB2.0
LED 電源、モジュール起動中
電 源 3~5.5Vdc
CN1またはCN2、またはCN3(USBバスパワー)給電
消費電力 最大4.5W※4
動作温度 / 保存温度 -25~70℃ / -25~80℃
動作湿度 / 保存湿度 20~90%RH / 20~90%RH(結露なきこと)
基板寸法 / 基板質量 56(W)x48(D)x12(H)mm /約15g
付属品 LTEアンテナ(2個)、SMA/U.FL変換ケーブル(2個)、ピンヘッダ、クイックスター トガイド、回路図 なし(組込み評価ボードのみ)

※1: NTTドコモ、KDDIの相互接続性試験IOTに合格済み。(各キャリア対応のファームウェアをSierra Wireless社WEBサイトからダウンロード可能)
※2: 内蔵eSIMによるReady-To-Connect機能を利用する時は不要。
※3: USBインターフェースからのみ利用可能。
※4: 瞬間的なピーク電力。通常、TCPクライアント接続時でも最大3W、平均0.5W 程度です。
