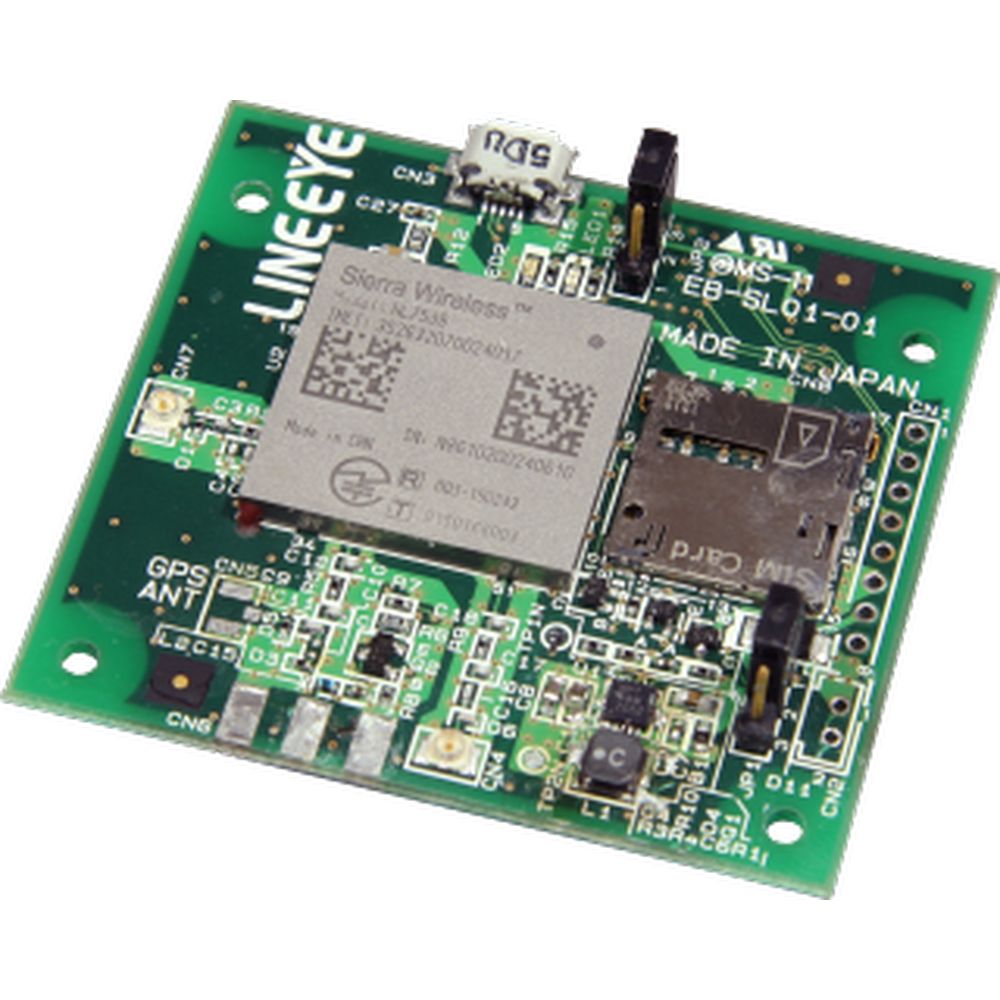

LTE無線モジュールHL7539 組込み評価ボードEB-SL01L
製品概要
- NTTの相互接続性試験に適合したLTE無線モジュールHL7539をいち早く搭載
- アンテナが付属しており、LTE無線モジュールを迅速に評価可能
- 信号レベルを供給電源電圧に応じて可変できるUARTインターフェース
- LTE無線モジュール制御用のATコマンドの日本語ドキュメントを用意
- Raspberry PiなどリナックスからUSBモデムとして利用可能
- ワンプッシュ操作のマイクロSIMコネクタをSIM交換がしやすい基板の表面に配置
- 3~5.5VDC電源入力対応の高効率昇降圧スイッチング電源回路を内蔵
- 手で触れることが多くなるコネクタやアンテナ端子にESD保護素子を搭載
- 市販の防水樹脂ケースへのネジ止め収納が可能な超小型基板
仕様
| 搭載無線モジュール※1 | HL7539 |
| 移動通信の規格 | Xi: LTE B1、B19、B21※2 |
| 内蔵プロトコル | TCP、UDP、FTP、HTTP、HTTPS |
| 測位機能 GPS/GLONASS |
なし |
| アンテナ端子 | LTEアンテナ1:U.FLコネクタ LTEアンテナ2:U.FLコネクタ |
| 適合SIMカード※4 | microSIMカード(Xi用) |
| UARTインターフェース | TXD、RXD、RTS、CTS |
| 信号レベル | 3.3V系または外部電源電圧 |
| 通信速度 | 300bps~6Mbps |
| USB2.0インターフェース | USB2.0ハイスピード対応 |
| LED | 電源、モジュール起動中 |
| 電 源 | 3~5.5VdcピンヘッダコネクタまたはマイクロUSBコネクタから供給可能 |
| 消費電流 | 50mA~最大700mA、 平均150mA/5V入力時※3 |
| 動作温度 / 保存温度 | -15~50℃ / -20~80℃ |
| 動作湿度 / 保存湿度 | 10~90%RH / 10~90%RH (結露なきこと) |
| 基板寸法 / 本体質量 | 56( W )×52( D )×13(H)mm 突起部含まず / 16g |
| 付属品 | LTEアンテナ(2個)、SMA/U.FL変換ケーブル(2個)、ピンヘッダ、クイックスタートガイド、回路図 |
※1: 日本電波法T/R 認証を取得済み、NTTドコモの相互接続性試験に合格済み
※2: 付属のアンテナはB21には対応していません
※3: 当社試験条件による
※4: NTTドコモおよびNTTドコモのMVNO各社が提供するmicroSIMカードに適合。但し、MVNO各社全てのmicroSIMカードの利用を保証するものではありませんのでご了承ください。
「Xi/クロッシィ」は、株式会社NTTドコモの商標または登録商標です。
商品仕様
| 製品名: | EB-SL01L |
|---|---|
| 型番: | EB-SL01L |
| メーカー: | ラインアイ |
