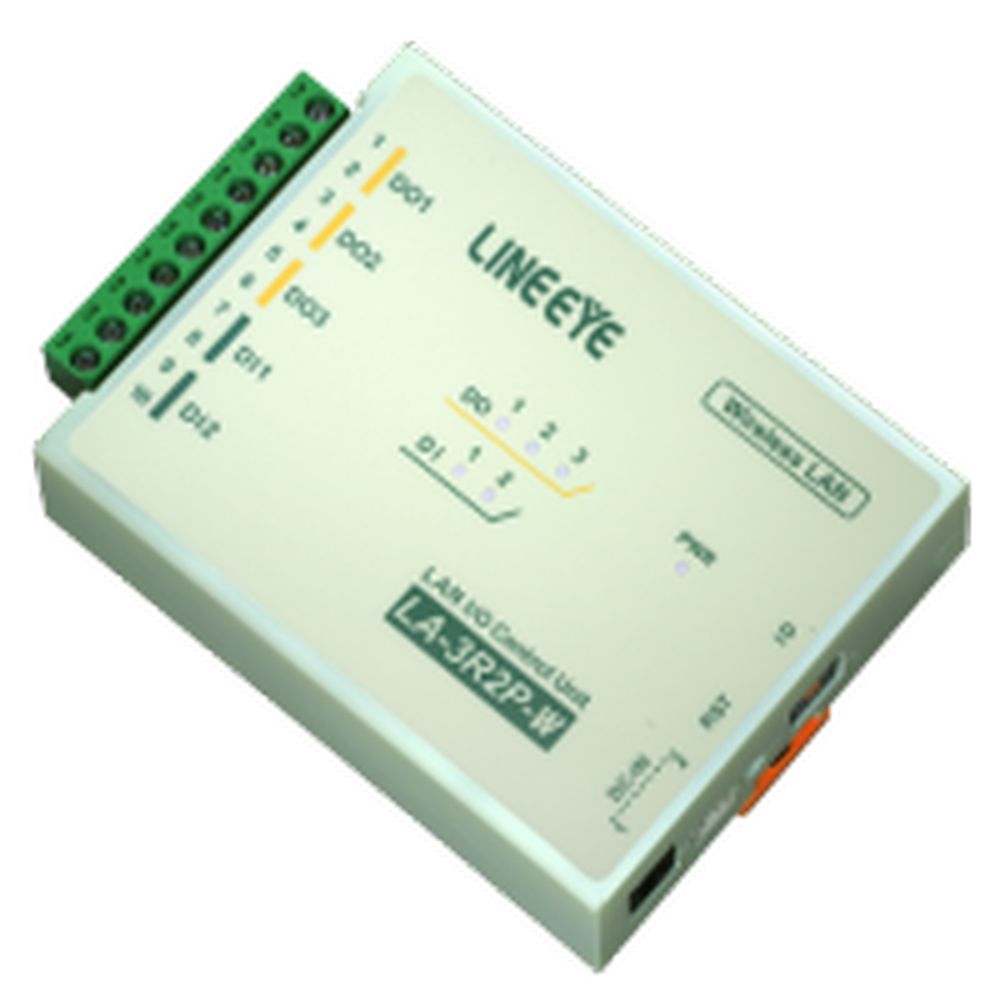

無線LAN接続型デジタルIOユニット LA-3R2P-W/LA-3R2P-W2
製品概要
- 超小型・低価格で分散配置に最適
- スマホやPCからかんたん設定
- ブラウザ経由で制御テストが可能
- 独自の制御システムを開発可能
- メールアラート機能
- PCレスの入力延長機能対応
- 省スペース、低価格の内蔵アンテナモデル(-W)と 電波感度が良い外付けアンテナモデル(-W2)をラインナップ
LA-3R2P-Wは小型ながら5Aの接点容量を持つリレー出力3点とフォトカプラ絶縁入力2点をもつデジタルIOユニットです。パソコンから接点入力の監視・接点出力の制御ができます。
仕様
| Wi-Fi接続 | IEEE 802.11 b/g/n 周波数レンジ: 2400MHz-2483.5MHz 送信パワー: 802.11b: +20dBm 802.11g: +17dBm 802.11n: +14dBm |
| LANプロトコル | TCP/IP, UDP/IP, HTTP |
| 出力回路 | リレー接点(1a) 出力 3 点 |
| 定格制御電圧 | AC250V / DC30V (5A 時) ,DC110V (0.3A 時) |
| 最大負荷電流 | 5A / 1 点 ( 抵抗負荷) 、15A / 3 点合計 ( 抵抗負荷) |
| 最小適用負荷 | DC100mV 100µA |
| リレー寿命 | 電気的寿命: 10 万回以上 (抵抗負荷、開閉頻度20 回/ 分) 機械的寿命: 2000 万回以上 (開閉頻度180 回/ 分) |
| リレー変更予定について | 2021年10月以降生産分より順次、リレーの部品を変更致します。上記は変更前の仕様です。 変更後の仕様についてはこちらをご覧ください。 比較表PDF |
| 入力回路 | フォトカプラ絶縁入力 2 点 |
| 定格入力電圧 | DC12 ~ 24V |
| 入力インピーダンス | 4.7K Ω (5mA/24V) |
| ON/OFF 電圧 | OFF→ON : 9V 以上 ON→OFF : 7V 以下 |
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極 |
| 適合電線※1 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 入力延長機能 | 接点状態を対向で接続したLANIOシリーズ機器(無線タイプの全機種と一部の有線タイプ)に1対1で伝達する機能。入力チャタリングフィルタを指定可能。 |
| メールアラート機能 | 事前に登録した特定のメールアドレスに対して入力信号の変化を知らせるメールアラート機能が利用可能※2 SMTP over SSLに対応 |
| パルスカウント | 計数可能パルス幅:最小40μsec(Duty 40~60%の場合、約10kHz相当) 最大計数値: 4294967295カウント 計数期間:0.1sec、1sec、10sec、START-STOP メールアラート:指定数に対し、多い、少ない、等値でメールを送信 チャタリングフィルタ:ON/OFF選択可能 |
| 電源 | DC8 ~ 30V 無極性※3 |
| 消費電力 | 最大3 W |
| 動作温湿度 | -20 ~ +55℃、10 ~ 85%RH ( 結露しないこと) |
| 保存温湿度 | -25 ~ +65℃、10 ~ 85%RH ( 結露しないこと) |
| 耐振動 | 10 ~ 60 ~ 150Hz 50m/ s2 振幅0.35mm X,Y,Z 各方向 掃引20 サイクル JIS C60068-2-6 (JIS C0040) 準拠 |
| 耐衝撃 | 500m/s2 作用時間11ms 正弦半波パルス X,Y,Z 各方向3 回 JIS C60068-2-27 (JIS C0041) 準拠 |
| 耐ノイズ | ノイズシミュレータにて± 1500Vp-p、幅1 μS /50n S、ノーマル/ コモンモード |
| 耐電圧 | AC2000V 1分間 リレー出力一括と筐体間、リレー出力一括と電源一括間、リレー出力一括と入力一括間 |
| 絶縁抵抗 | DC500V メガーにて50MΩ以上 入出力一括と筐体間、入出力一括と電源一括間 |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり( 特に導電性のもの) がひどくないこと |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 76 x 106 x 32.5 mm ( W x D x H ) 質量: 約130g |
| 付属品 | アンテナ※4, ユーティリティ&サンプルソフトCD, 電源ケーブル, ゴム足, 取扱説明書, 保証書 |
※1 より線の時は棒端子を使用してください。
※2 対応する接点のいずれか(複数指定可)がon(またはoff)になった時に1点のメールアラート機能が動作します。
※3 DC-IN1 は、オプションのACアダプタ(6A-181WP09) が適合します。DC-IN2 は、付属の電源ケーブル、またはオプションの電源分岐ケーブル(LAH-2XH) が適合します。
※4 外付けアンテナモデル(-W2)のみ付属
商品仕様
| 製品名: | LA-3R2P-W |
|---|---|
| 型番: | LA-3R2P-W |
| メーカー: | ラインアイ |
