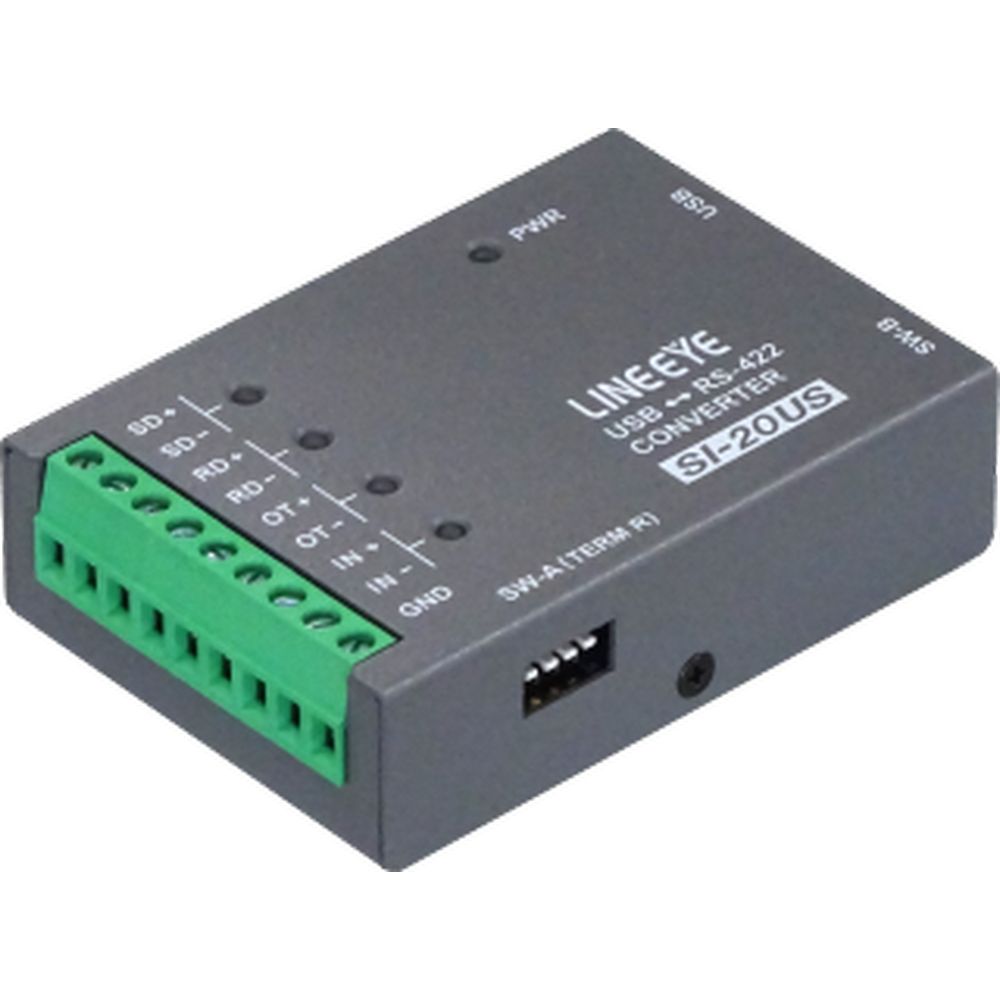

インターフェースコンバータ SI-20US
製品概要
- 従来品のSIシリーズより大幅に小型化、省スペース化要求に対応
- 業界最高レベルの3000Vdc信号間絶縁耐圧を実現
- USBバスパワー動作が可能で外部電源不要
- Windows® 10 にも対応した仮想COMポートドライバ付属
- 過酷な環境に耐える-20 ~ 60 ℃の動作温度範囲
- 堅牢かつノイズに強い小型金属筺体を採用
- DINレール、壁掛け、磁石など多様な取付オプションを用意
- 300bpsから最高3Mbpsの高速通信が可能
- RS-422レベルのRTS-CTSフロー制御が可能
- 制御線はRTS/DTR、CTS/DSRを切替可
- RS-422の特長を生かす1.2Km以上の長距離伝送対応
- 各種RS-422接続ケーブルをオプションで用意
SI-20USは、パソコンのUSBポートをノイズに強く1.2Km以上の長距離伝送が可能なRS-422ポートに変換するインターフェースコンバータです。RS-422側は結線の容易な端子台仕様となっています。送信データ、受信データと制御信号2本の合計4信号を変換できるので、仮想COMポートのRTS、CTSを使用したフロー制御を利用できます。
RS-422ポート側のGNDは、USBポートのあるパソコン側GNDと電気的に高耐圧で絶縁されています。広い動作温度範囲、ノイズに強い金属筺体の採用などにより、高い信頼性が要求される工場内装置や検査システムなどに最適です。
仕様
| 変換機能 | USB⇔RS-422 |
| USBインターフェース | USB1.1/2.0 フルスピード転送 Bコネクタ |
| LED表示 | 送信SD 受信RD 制御出力OT 制御入力IN 電源表示PWR |
| シリアルインターフェース | RS-422 押し締め型端子台 9極 適合電線 AWG24-14※1 |
| シリアル信号 | SD、RD、RTS/DTR、CTS/DSR |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300bps~3Mbps※2 |
| データフレーム構成 | Data bits[7or8] + Parity[Even/Odd/none] + Stop bits[1/2] |
| フロー制御 | Xon/off、RTS/CTS(COMポートエミュレータで対応) |
| 付加機能 | 各信号線に終端抵抗を内蔵、個別にON/OFF設定可能 OTにRTSまたはDTR、INにCTSまたはDSRを割付設定可能 |
| 取付方法 | 本体裏面のM3ネジ穴、DINレール※3、固定マグネット※3、壁取付※3 |
| 信号絶縁耐圧 | 3000Vdc |
| 動作環境(USB接続機器) | PC:USBポートがあるPC/AT互換機(DOS/Vパソコン) OS:Windows® Vista/7/8/8.1/10※4 |
| 電源 | USBバスパワー DC5V±10% 最大180mA |
| 最大消費電力 | 0.9W以下 |
| 動作温度 / 保存温度 | -20~60℃ / -20~75℃ |
| 動作湿度 / 保存湿度 | 10~90%RH / 10~90%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 58(W)×82(D)×22.5(H)mm (ゴム足等の突起部は含まず) |
| 本体質量 | 約160g |
| 付属品 | USBケーブル(1.8m)、ユーティリティCD、取扱説明書、保証書 |
※1: 単線0.2~2.5mm2、より線0.2~1.5mm2
※2: アプリケーションソフトにて設定します。1.2Mbpsを越える一部の速度は設定できません。
※3: オプションが必要です。
※4: Windows® 7/8/8.1/10は32bit/64bit版共に対応。
Windows® 98/98SE/Me/2000をご使用時はサポートできませんのでご了承ください。
商品仕様
| 製品名: | SI-20US |
|---|---|
| 型番: | SI-20US |
| メーカー: | ラインアイ |
