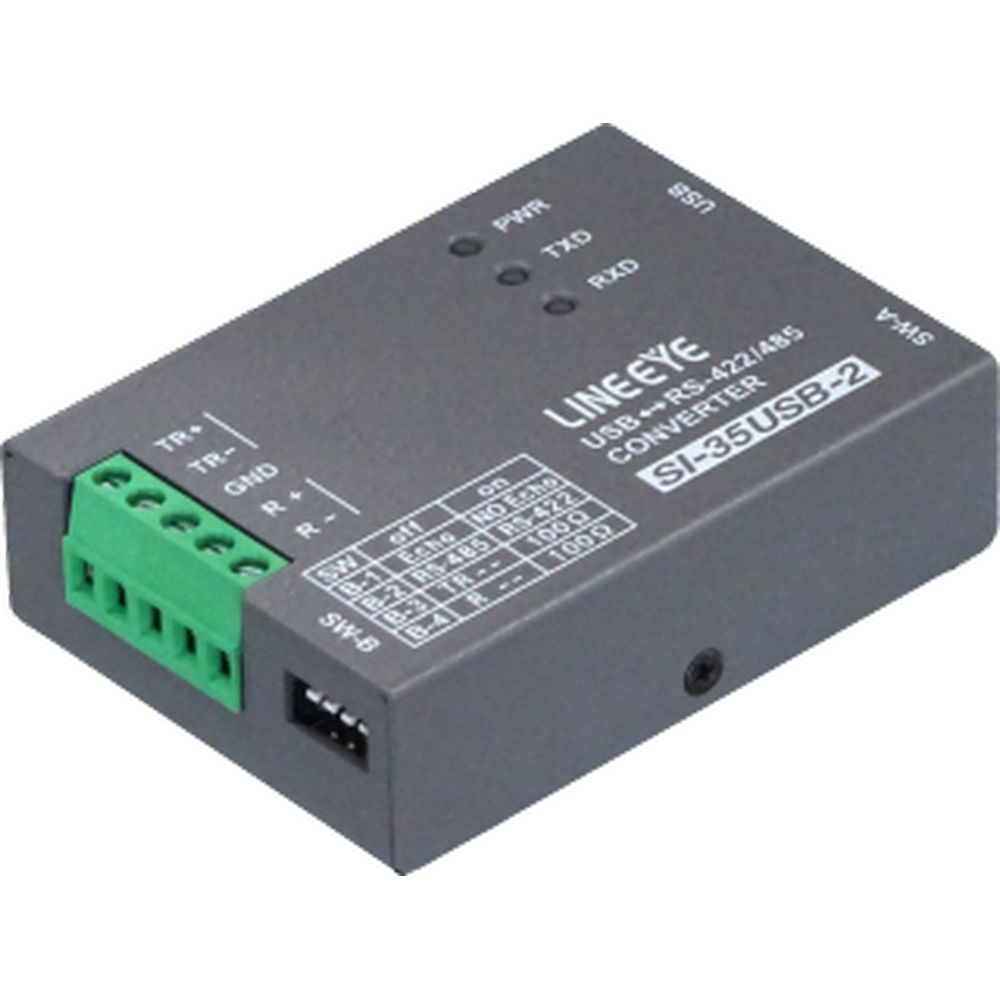

インターフェースコンバータ SI-35USB-2
製品概要
- SI-35USBを80%のサイズに小型化、省スペース化要求に対応
- 業界最高レベルの3000Vdc信号間絶縁耐圧を実現
- USBバスパワー動作が可能で外部電源不要
- Windows® 10 にも対応した仮想COMポートドライバ付属
- 過酷な環境に耐える-20 ~ 60 ℃の動作温度範囲
- 堅牢かつノイズに強い小型金属筺体を採用
- DINレール、壁掛け、磁石など多様な取付オプションを用意
- 300bpsから最高3Mbpsの高速通信が可能
- RS-485ドライバの自動制御およびDTR/RTSライン制御が可能
- RS-485回線の使用状況を監視しCTSラインでフロー制御が可能
- RS-485マルチドロップ方式により最大128台まで接続可能
- RS-422/485の特長を生かす1.2Km以上の長距離伝送対応
- タンタル・電解コンデンサレスの高信頼性、長寿命設計
SI-35USB-2は、パソコンのUSBをRS-422やRS-485に変換するUSBコンバータです。USBとRS-422、RS-485間は、3000Vの高耐圧で絶縁されており、高い安全性をもつ高性能なUSBシリアル変換アダプタとして利用できます。また、従来品のSI-35USBの機能をそのままにサイズを80%に小型化し省スペースにも対応。広い動作温度範囲、ノイズに強い金属筺体の採用などにより、高い信頼性が要求される工場内装置や検査システムなどFA用途のUSB変換に最適なインターフェース変換器です。
仕様
| 変換機能 | USB⇔RS-422/485 |
| USBインターフェース | USB1.1/2.0 フルスピード転送 Bコネクタ |
| LED表示 | 送信TXD 受信RXD 電源表示PWR |
| シリアルインターフェース | RS-422/485 全二重/半二重対応 押し締め型端子台 5極 適合電線 AWG24-14※1 |
| シリアル信号 | TXD、RXDまたはTXD/RXD |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300bps~3Mbps※2 |
| データフレーム構成 | Data bits[7or8] + Parity[Even/Odd/none] + Stop bits[1/2] |
| フロー制御 | Xon/off、RTS/CTS(COMポートエミュレータで対応) |
| RS-485回線監視 | RS-485回線の無通信状態を監視可能※3 |
| RS-485ドライバ自動制御 | 送信時のみRS-485ドライバをアクティブに制御可能※4 |
| マルチドロップ接続 | 最大128台 |
| 取付方法 | 本体裏面のM3ネジ穴、DINレール※5、固定マグネット※5、壁取付※5 |
| 信号絶縁耐圧 | 3000Vdc |
| 動作環境(USB接続機器) | PC:USBポートがあるPC/AT互換機(DOS/Vパソコン) OS:Windows® Vista/7/8/8.1/10※6 |
| 電源 | USBバスパワー DC5V±10% 最大100mA |
| 最大消費電力 | 0.5W以下 |
| 動作温度 / 保存温度 | -20~60℃ / -20~75℃ |
| 動作湿度 / 保存湿度 | 10~90%RH / 10~90%RH (結露なきこと) |
| 適合規格 | CE(クラスA),EMC(EN61326-1:2013)、RoHS指令(10物質対応) |
| 外形寸法 | 58(W)×80(D)×22.5(H)mm (ゴム足等の突起部は含まず) |
| 本体質量 | 約160g |
| 付属品 | USBケーブル(1.8m)、ユーティリティCD、取扱説明書、保証書 |
※1: 単線0.2~2.5mm2、より線0.2~1.5mm2
※2: アプリケーションにて設定します。1.2Mbpsを越える回線速度では一部設定できない場合があります。
※3: 半二重RS-485通信は、他の機器がRS-485回線上にデータを送信していない期間にデータを送信することが要求されます。本機の回線監視機能は、SW-Aで指定されたタイマー時間以上連続して、他の機器がデータ送信していないことを検出し、仮想COMポートのCTS信号に通知するため、PC側の通信制御負担を軽減します。
※4: 半二重RS-485通信は、データ送信時のみRS-485ドライバICをアクティブにする必要があります。本機のドライバ自動制御機能は、送信データの先頭で瞬時にRS-485ドライバICをアクティブにし、送信データ列の最後で直ちに、自動的にノンアクティブにします。
※5: オプションが必要です。
※6: Windows® 7/8/8.1/10は32bit/64bit版共に対応。
Windows® 98/98SE/Me/2000をご使用時はサポートできませんのでご了承ください。
商品仕様
| 製品名: | SI-35USB-2 |
|---|---|
| 型番: | SI-35USB-2 |
| メーカー: | ラインアイ |
