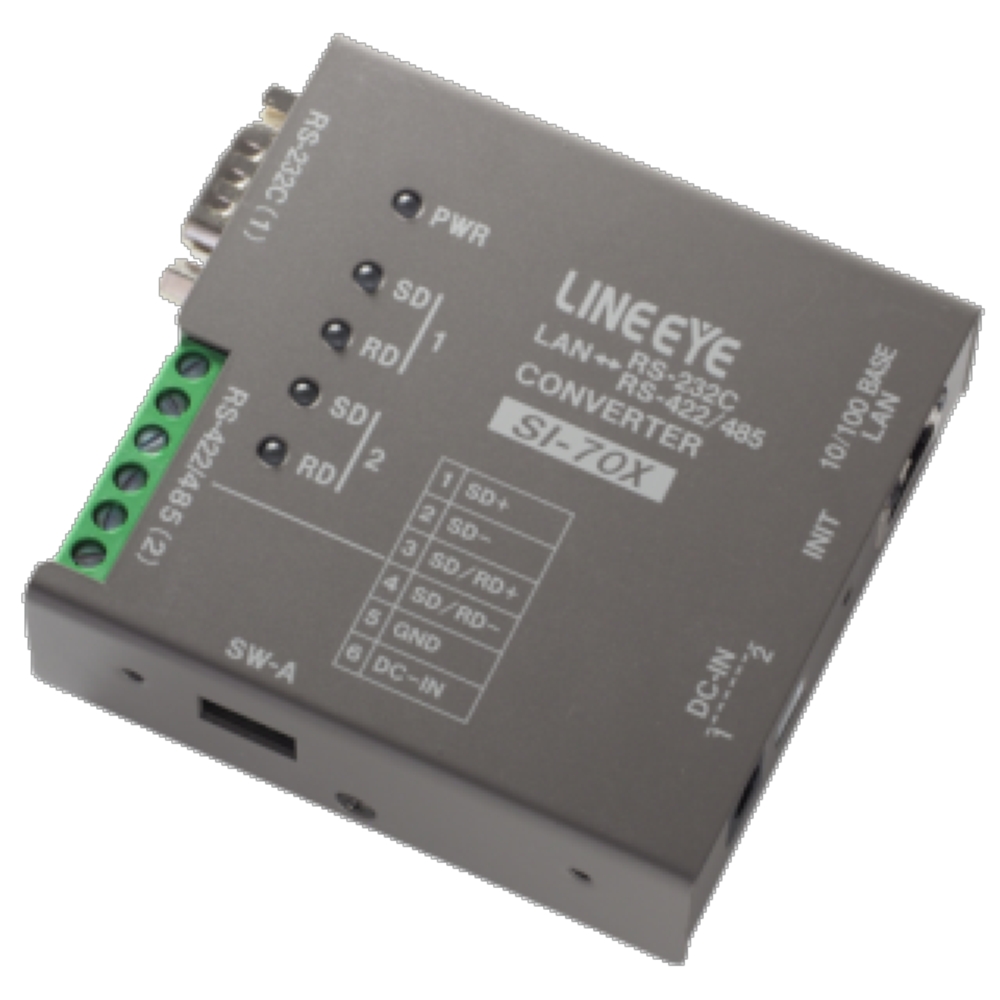

ラインアイ インターフェースコンバータ SI-70X
- RS-232CとRS-422/485の通信データを1台でLANに変換
- 2ポート共に最高921.6Kbpsの高速シリアル通信が可能
- 10Base-T/100Base-TXを自動判定接続
- TCP/IP、UDP/IP等の多くのLANプロトコルをサポート
- 設定が判らなくなった時に役立つ初期化スイッチを装備
- 仮想COMポートソフト SI-VCP を利用可能
- 堅牢かつノイズに強い金属筐体
- DC-IN1/2、端子台、DSUBコネクタからの4系統給電
- 設置用にDINレール取付プレートやL型金具のオプションあり
- 環境に配慮した低消費電力設計、RoHS指令対応
- -25～70℃の過酷なFA環境で使用可能
SI-70Xは、1台でRS-232CとRS-422/485シリアルポートの通信データを10Base-T/100Base-TXのイーサネットLANに変換できるインターフェース変換器です。堅牢な金属筐体や35mmDINレール取り付け対応、広い動作温度範囲など工場内での過酷な環境に適合する高い信頼性を有します。小型で省スペースな通信デバイスサーバとして多くの製造ラインや公共設備、検査機器や医療機器などでご利用いただけます。
| 変換機能 | LAN ⇔ RS-232C + RS-422/485 |
|---|---|
| ＬＡＮインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| ＬＡＮ側プロトコル | TCP/IP, UDP/IP, ARP, ICMP, DHCP, HTTP |
| シリアルインターフェース | RS-232C DSUB9 pin オス(インチネジ) RS-422/485 押し締め型端子台6極, 適合電線AWG24-14 |
| 同期方式・通信速度 | 調歩同期(非同期) 300bps～921.6 kbps |
| RS-232C信号 | SD, RD, RTS, CTS, DSR/DTR※1 DTE配列 |
| RS-422/485信号 | SD, RD またはSD/RD |
| フロー制御 | Xon/Xoff, RTS/CTS |
| RS-422/485 送信制御 | ドライバIC制御： AUTO、常時オン |
| マルチドロップ接続 | RS-422/485 ポート： 最大128 台 |
| 設定・管理 | Webサーバ、設定ソフトSI-XSet |
| INTスイッチ | リセット（再起動）、長押しで別機能※2 |
| ディップスイッチ | 終端抵抗、半二重/ 全二重、エコー有無 |
| LED表示 | LAN接続状態、232C/RS-422/485 回線状態 |
| 電 源 | 付属ACアダプタまたはDC-IN、DSUB コネクタの9pin、端子台の5pin より DC5V～30Vを供給 |
| 消費電力 | 1.2 W / 3.0VA （付属ACアダプタ使用時） |
| 温湿度条件 | 動作：-25～+70℃、10～95%RH（結露なきこと） 保存：-25～+85℃、10～95%RH（結露なきこと） |
| 適合規格 | RoHS指定（10物質対応） |
| 外径寸法 | 78（W）×85（D）×24（H）mm （ゴム足等の突起部は含まず） |
| 本体質量 | 約200g |
| 付属品 | ACアダプタ（型番VFN-650B）、取扱説明書、保証書 |
※1: DSRとDTRは機器内部で接続されています。
※2: 3秒以上長押し：ファームウェア更新モード、10秒以上長押し：出荷時設定に初期化
商品仕様
| 製品名: | SI-70X |
|---|---|
| 型番: | SI-70X |
| メーカー: | ラインアイ |
