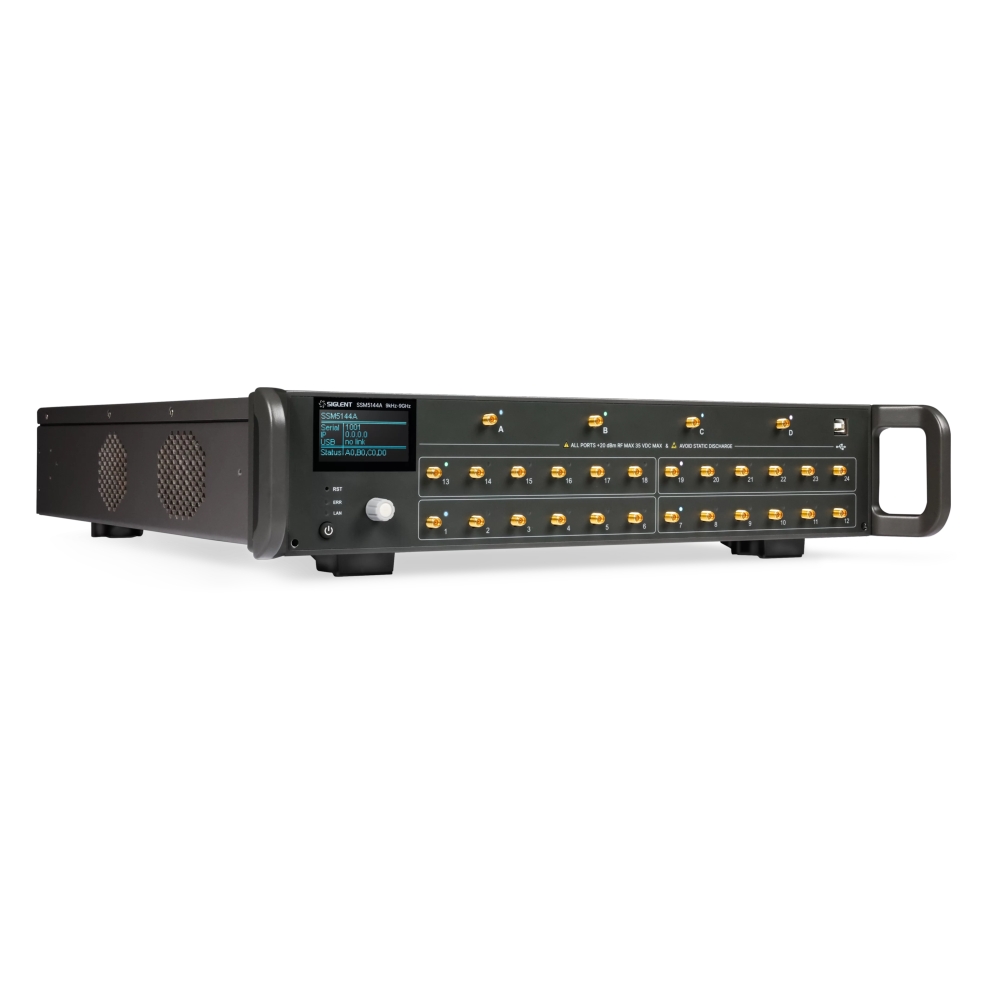

SIGLENT SSM5000A スイッチマトリックス

主な特徴

• 最大周波数: 9 GHz / 26.5 GHz
• 最大入力ポート数: 4
• 最大出力ポート数: 24
• RFコネクタ: 3.5mm フィメール
• 簡易なマルチポートキャリブレーションアルゴリズムのサポート
• インターフェース: LAN、USBデバイス、ダイレクトコントロール（入力）、ダイレクトコントロール（出力）

簡単にマルチポートテスト要件を満たす

SSM5000A シリーズのスイッチマトリックスは、ネットワークアナライザ、信号源、スペクトラムアナライザなどの装置のテストポート数を拡張することができます。このシリーズは最大4つの入力ポートと最大24の出力ポートを持ち、USB、LAN、ダイレクトコントロール通信モードをサポートしています。
SIGLENTの機器に加えて、他の主要な機器にも対応しています。19インチ標準シャーシに適しており、アンテナや5Gコンポーネントモジュールなどのマルチポートテスト環境で広く利用されています。

ネットワークアナライザのテストポート拡張

スイッチマトリックスは、ネットワークアナライザのテストポートを拡張し、複数のデバイスのSパラメータを測定するために使用されます。
具体的なテスト要件に応じて、マトリックススイッチは24個の単一ポート、12個の完全な2ポート、8個の完全な3ポート、6個の完全な4ポート、4個の完全な6ポート、3個の完全な8ポート、2個の完全な12ポート、1個の完全な24ポートなどに拡張できます。
以下の図は、4つの完全な6ポートに拡張された例を示しています。ソフトウェアにより、DUT1、DUT2、DUT3、およびDUT4デバイスをテストでき、テスト効率が大幅に向上します。

信号発生器とスペクトラムアナライザのテストポート拡張

スイッチマトリックスを信号源とスペクトラムアナライザと共に使用することで、信号源とスペクトラムアナライザを24ポートまで拡張でき、複数のDUTの送受信をテストするのに使用できます。
放射指数をテストする際、ソフトウェアは順番に24ポートに切り替え、信号源の拡張を完了します。受信指数をテストする際、ソフトウェアはスペクトラムアナライザの拡張を完了するために順番に24ポートに切り替えることもできます。
マトリックススイッチは、信号源とスペクトラムアナライザの数を大幅に削減し、コストを節約し、テスト効率を向上させることができます。
