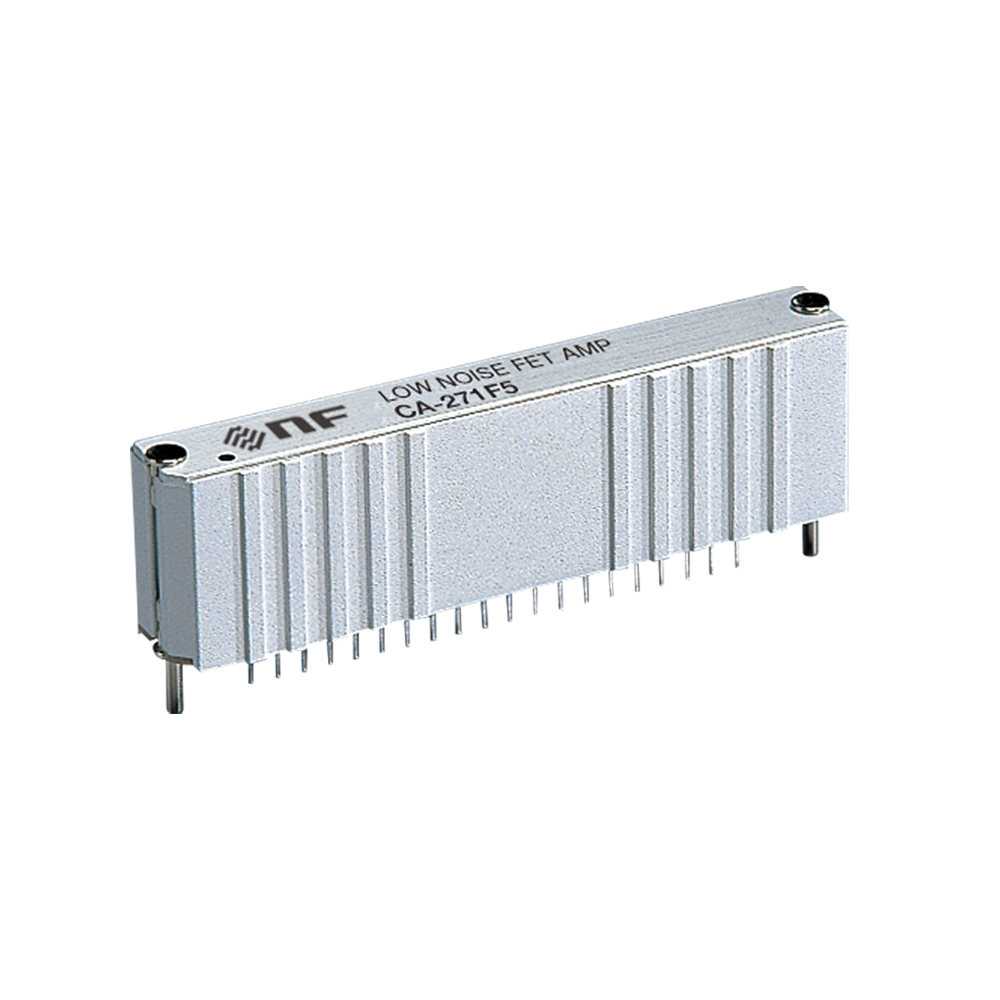

エヌエフ回路設計ブロック 低雑音FET増幅器
CA-271F4/CA-271F5は、電圧利得100倍で、低雑音かつ広帯域を実現したFET入力の
増幅器です。
負帰還技術を応用した低雑音回路の採用により、極めて低雑音でありながら、良好な直流特性と周波数特性を実現。また、FET入力により、比較的高い信号源インピーダンスまで低雑音性能を発揮します。さらに、6面シールドされたシングルインラインパッケージにより、高精度信号処理が可能です。
周波数帯域は、CA-271F4がDC～10MHz、CA-271F5がDC～20MHzです。
絶対定格
| 電源電圧（±Vs) | ±16.5 |
|---|---|
| 信号入力電圧 | ±1V（電源ON時）、±0.7V（電源OFF時） |
| オフセット調整端子入力電圧 | ±Vs |
入力部
| 入力形式 | 直流結合 不平衡片線接地入力 |
|---|---|
| 入カインピーダンス | 1GΩ以上(typ.) f=1Hz 1MΩ±5％以内 ①-②ピン短絡、f=1Hz 並列容量 50pF以下(typ.) |
| 信号入力電圧範囲 | ±100mV |
| 入カバイアス電流 | ±50pA以内(typ.)約7℃上昇で2倍に増加 |
| 入力換算雑音電圧密度 | 1.8nV/√Hz以下 f=1kHz、入力接地 1.6nV/√Hz以下(typ.) f=1kHz、入力接地 |
| 入力換算雑音電流密度 | 10fA/√Hz以下(typ.) f=1 kHz |
| 入力換算オフセット電圧 | ±50µV以内(typ.)入力接地 外付け半固定抵抗器にて0Vに調整可能 |
| 入力換算オフセット電圧 温度ドリフト |
±10µV／℃以内(typ.) 入力接地、0～40℃ |
出力部
| 出力形式 | 直流結合 不平衡片線接地出力 |
|---|---|
| 出力電圧 | ±10V以上 f=1kHz、負荷1kΩ以上 |
| 出力電流 | ±10mA以上 f=1kHz |
| スルーレート | CA-271F4 ±300V/µs以上(typ.) CA-271 F5 ±600V/µs以上(typ.) |
| 出カインピーダンス | 50Ω±5％以内 f=1kHz |
増幅部
| 電圧利得 | 40±0.2dB以内f=1kHz |
|---|---|
| 電圧利得温度ドリフト | ±100ppm／℃ 以内（typ.) 0～40℃ |
| 電圧利得周波数特性 | CA-271F4 DC～10MHz CA-271F5 DC～20MHz +0.5dB/-3.0dB以内、1Vp-p出力1kHz基準にて |
| 入出力位相 | 同相 |
| 全高調波ひずみ率 | 0.006％以下(typ.) f=1kHz、20Vp-p出力にて |
電源
| 動作電源電圧範囲 | ±15V±1V以内 |
|---|---|
| 消費電流（無信号時） | ±35mA以下、±28mA(typ.) |
その他
| 性能保証温度範囲 | 23±5℃ |
|---|---|
| 動作温湿度範囲 | -20～60℃ 10～90%RH |
| 保存温湿度範囲 | -30～80℃ 10～80%RH |
| 外形 | シールドケース入りSIP20ピン SS20型 |
| 外形寸法(mm) | 66.7X10.5X19.0 突起物は含まず |
| 質量(NET) | 約20g |
| RoHS | Directive 2011/65/EU |
| 洗浄条件 | ケース内部に洗浄液が入る洗浄は禁止 |
注）本モジュールを評価いただくために、オプションでモジュール実装用の評価用基板をご用意しています。
注意事項
- 電源ピンの誤接続は、本器を破損させる場合があります。
- 単電源(+30V/GND)では動作しません。必ず両電源(+15V/GND/-15V)をご使用ください。
- 出力端子の短絡は許容されていません。出力短絡または過負荷駆動は、内部回路の損傷や特性劣化の原因となります。
- 絶対最大定格および動作温度範囲を超えての使用は、特性劣化や破損に至る可能性があります。
- 本器の電源入力および信号入力の端子には、過電圧保護の回路を設けていません。
過電圧が入力される可能性がある場合には、保護回路の追加をご検討ください。
なお、保護回路の追加は、雑音や周波数特性の低下を引き起こすことがあります。 - ケース温度が70℃を超えないようにご使用ください。特に周囲温度が50℃を超える場合や、近隣に発熱体が存在する場合は、送風ファンによる強制空冷をご検討ください。
- 静電気により破損する恐れがありますので、静電気対策された環境で作業してください。
商品仕様
| 製品名: | CA-271F5 |
|---|---|
| 型番: | CA-271F5 |
| メーカー: | エヌエフ回路設計ブロック |
