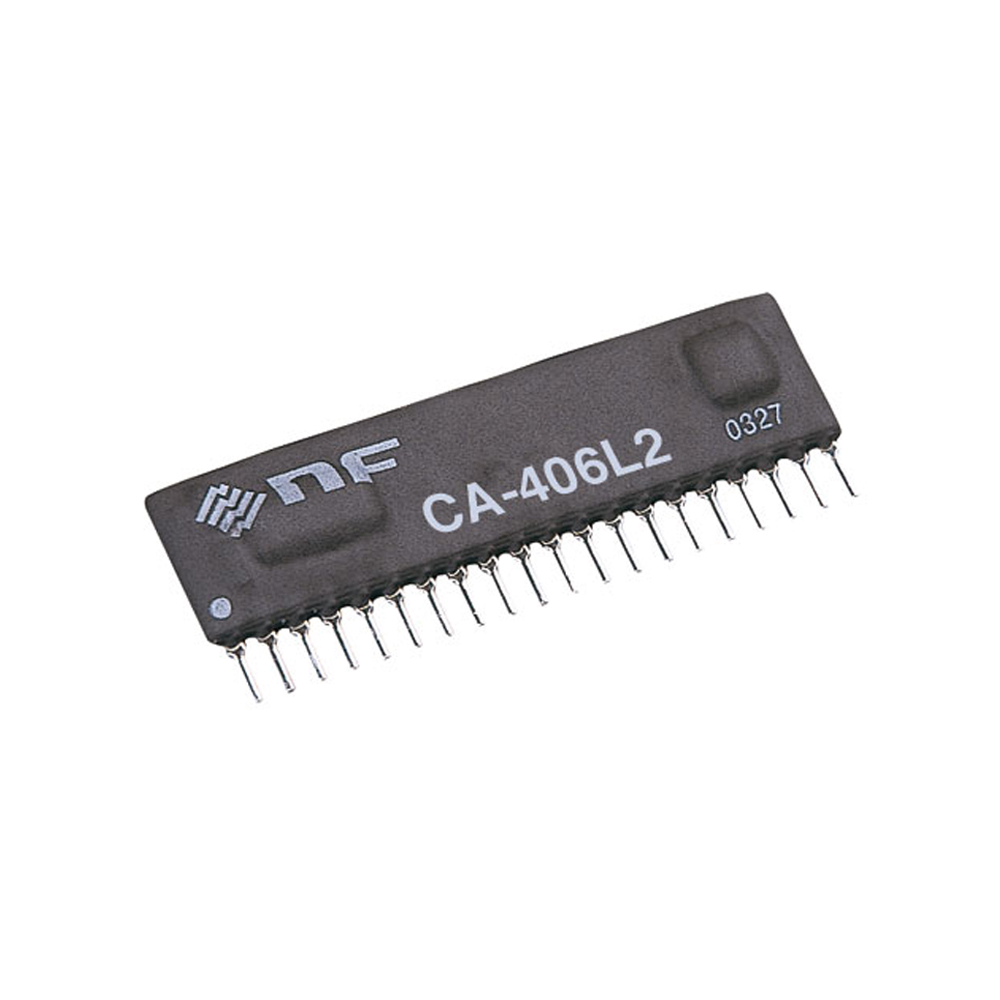

エヌエフ回路設計ブロック 差動アンプ
CA-406L2は、利得を1倍から100倍まで1、2、5シーケンスでロジック設定可能な低雑音差動増幅器です。周波数特性は、50kHzまではほぼ平坦な特性を示し、利得確度なども0.1 %(typ)と高確度で、同相信号除去比はlOOdB(typ)と優れています。
利得設定は、1、2、5、70と、×1、×10の計6本のコントロール端子をTTLまたはCMOS負論理で制御することにより行います。
20pinのシングルインラインパッケージで、高密度実装が可能です。
絶対定格
| 電源電圧（±Vs) | ±18V |
|---|---|
| 信号入力電圧 | ±Vs |
| 制御電圧 | +5.5V、-0.5V |
利得
| 設定利得(G) | 1、2、5、10、20、50、100倍 |
|---|---|
| 確度 | ±0.1%(typ) |
入力特性
| 入力形式 | 差動 |
|---|---|
| インピーダンス | 3×1010Ω//8pF(typ）(差動・同相共） |
| 同相電圧 | ±10V |
| 同相信号 | 除去比90dB以上(DC～60Hz：G=100) |
| オフセット電圧 | ±2mV(typ) （入力換算、G=100、入力接地） |
| オフセットドリフト | ±25μV/℃(typ)（入力換算、G=100、入力接地） |
| 雑音電圧密度 | 27nV／√Hz（typ)（入力換算、G=100、入力接地） |
周波数特性
| ±3dB平坦（小信号） | DC～200kHz以上 |
|---|---|
| ±1％平坦（小信号） | DC～50kHz(typ) |
| フルパワー帯域幅 | DC～100kHz(typ) |
| スルーレート | 20V/ μs(typ) |
出力特性
| 最大出力電圧 | ±10V |
|---|---|
| 最大出力電流 | ±5mA |
| インピーダンス | 5Ω以下 |
| 負荷抵抗 | 2kΩ以上 |
制御特性
| 制御ライン | 1、2、5、10、×1、×10 |
|---|---|
| レベル | TTLまたはCMOS負論理 |
| 入力処理 | 100kΩにて十5Vに内部でプルアップ |
その他
| 電源電圧 | ±15V（±14～±16V) | 消費電流 | +15mA、-12mA(typ) |
|---|---|---|
| 温湿度範囲 | 動作 | －20℃～70℃ 10%～95%RH |
| 保存 | －30℃～80℃ 10%～80%RH | |
| 外形寸法 | 51.5×14×6.5mm、S20型 | |
注）特記なき場合は、23℃±5℃、Vs＝±15V
商品仕様
| 製品名: | CA-406L2 |
|---|---|
| 型番: | CA-406L2 |
| メーカー: | エヌエフ回路設計ブロック |
