エヌエフ回路設計ブロック 低雑音FET増幅器

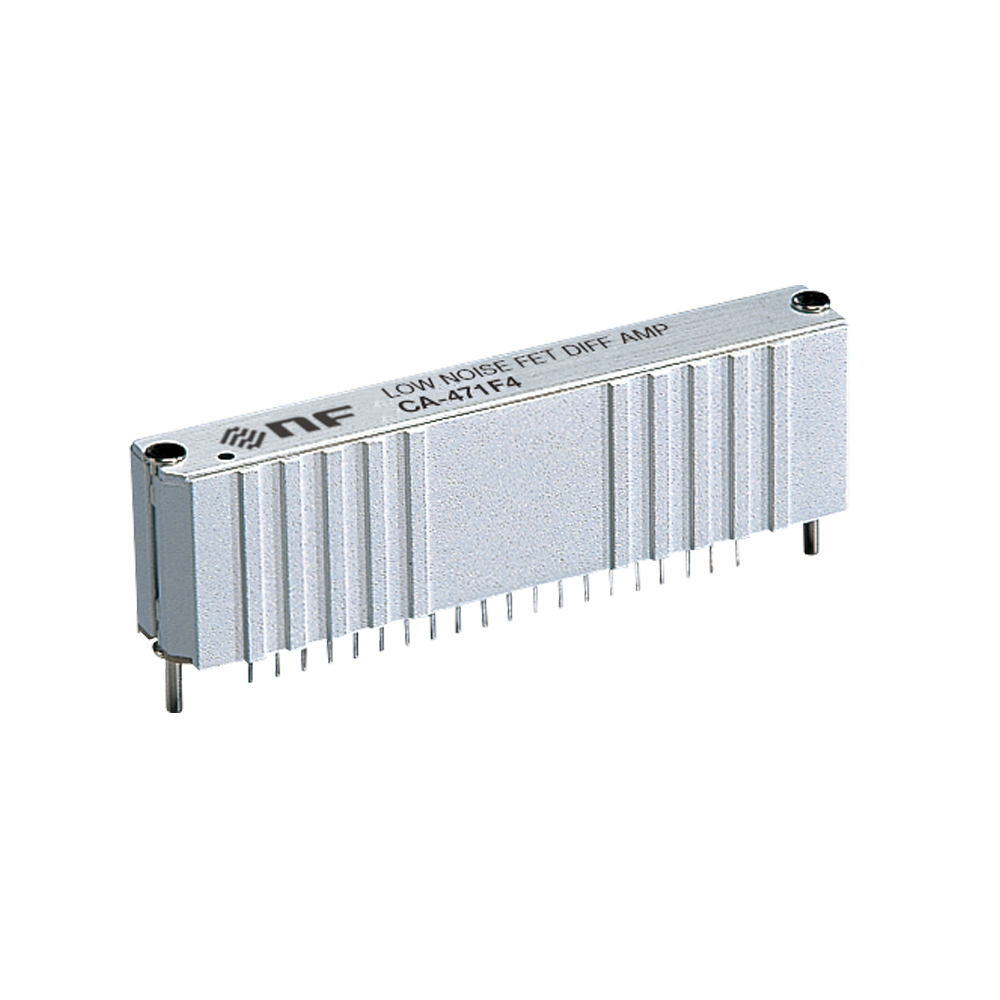

CA-471F4/CA-471F5は、電圧利得100倍で、低雑音かつ広帯域を実現したFET入力の
差動増幅器です。
負帰還技術を応用した低雑音回路の採用により、低雑音でありながら、良好な直流特性と周波数特性を実現。また、FET入力により、比較的高い信号源インピーダンスまで低雑音性能を発揮します。さらに、6面シールドされたシングルインラインパッケージにより、高精度信号処理が可能です。
周波数帯域は、CA-471F4がDC～10MHz、CA-471F5がDC～20MHzです。
絶対定格
| 電源電圧（±Vs) | ±16.5V |
|---|---|
| 信号入力電圧 | 差動入力：±1V（電源ON時）、±0.7V（電源OFF時） 同相入力：±7V（電源ON時）、±0.7V（電源OFF時） |
| オフセット調整端子入力電圧 | ±Vs |
入力部
| 入力形式 | 直流結合 差動入力 |
|---|---|
| 差動入カインピーダンス | 2GΩ以上(typ.) 片線接地、f=1Hz 並列容量22pF以下（typ.) |
| 同相入カインピーダンス | 1GΩ以上(typ.) 片線接地、f=1Hz 並列容量44pF以下（typ.) |
| 信号入力電圧範囲 | 差動入力：±100mV 同相入力：±5V |
| 入カバイアス電流 | ±30pA以内(typ.) 約7℃上昇で2倍に増加 |
| 入カオフセット電流 | ±10pA以内（typ.) 約7℃上昇で2倍に増加 |
| CMRR（入力換算） | 80dB以上(typ.)f=10Hz～100kHz、10Vp-p入力時 70dB以上(typ.)f=1MHz、10Vp-p入力時 |
| 入力換算雑音電圧密度 | 3.0nV／√Hz以下 f=1kHz、入力接地 2.5nV/√Hz以下(typ.) f=1k Hz、入力接地 |
| 入力換算雑音電流密度 | 15fA／√Hz以下(typ.) f=1kHz |
| 入力換算オフセット電圧 | ±100µV以内(typ.) 入力接地 外付け半固定抵抗器にて0Vに調整可能 |
| 入力換算オフセット電圧 温度ドリフト |
±5µV／℃ 以内(typ.) 入力接地、0～40℃ |
出力部
| 出力形式 | 直流結合 不平衡片線接地出力 |
|---|---|
| 出力電圧 | ±10V以上 f=1kHz、負荷1kΩ以上 |
| 出力電流 | ±10mA以上 f=1kHz |
| スルーレート | CA-471F4 ±300V/µs以上(typ.) CA-471F5 ±600V/µs以上(typ.) |
| 出カインピーダンス | 50Ω±5％以内 f=1kHz |
増幅部
| 電圧利得 | 40±0.2dB以内 f=1kHz |
|---|---|
| 電圧利得温度ドリフト | ±100ppm／℃ 以内(typ.) 0～40℃ |
| 電圧利得周波数特性 | CA-471F4 DC～10MHz CA-471F5 DC～20MHz +0.5dB/-3.0dB以内、1Vp-p出力、1kHz基準にて |
| 全高調波ひずみ率 | 0.006％以下(typ.) f=1 kHz、2Vp-p出力にて |
電源
| 動作電源電圧範囲 | ±15V±1V以内 | 消費電流（無信号時） | ±35mA以下、±30mA(typ.) |
|---|
その他
| 性能保証温度範囲 | 23±5℃ |
|---|---|
| 動作温湿度範囲 | -20～60℃ 10～90%RH |
| 保存温湿度範囲 | -30～80℃ 10～80%RH |
| 外形 | シールドケース入りSIP20ピン SS20型 |
| 外形寸法(mm) | 66.7X 10.5X 19.0 突起物は含まず |
| 質量(NET) | 約20g |
| RoHS | Directive 2011 /65/EU |
| 洗浄条件 | ケース内部に洗浄液が入る洗浄は禁止 |
注意事項
- 電源ピンの誤接続は、本器を破損させる場合があります。
- 単電源(+30V/GND)では動作しません。必ず両電源(+15V/GND/-15V)をご使用ください。
- 出力端子の短絡は許容されていません。出力短絡または過負荷駆動は、内部回路の損傷や特性劣化の原因となります。
- 絶対最大定格および動作温度範囲を超えての使用は、特性劣化や破損に至る可能性があります。
- 本器の電源入力および信号入力の端子には、過電圧保護の回路を設けていません。
過電圧が入力される可能性がある場合には、保護回路の追加をご検討 ください。
なお、保護回路の追加は、雑音や周波数特性の低下を引き起こすことがあります。 - ケース温度が70℃を超えないようにご使用ください。特に周囲温度が50℃を超える場合や、近隣に発熱体が存在する場合は、送風ファンによる強制空冷をご検討ください。
- 静電気により破損する恐れがありますので、静電気対策された環境で作業してください。
