NF回路設計ブロック 微小信号測定

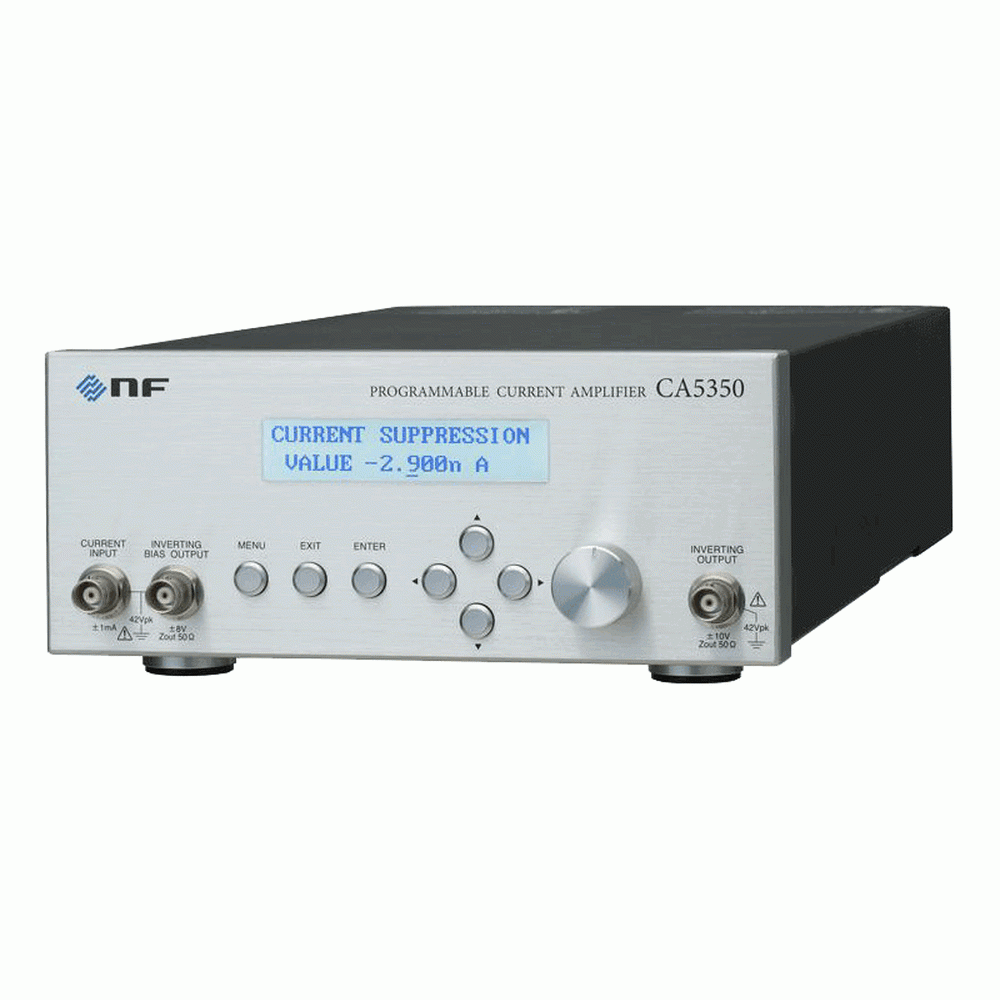

CA5350 プログラマブル電流増幅器

PD ・ APD ・ PMTを用いた微弱光の測定をはじめ、 量子エレクトロニクス・半導体・MEMS分野等の
各種微少電流計測に。 独自の回路により、高利得かつ広帯域、そのうえ入力付加容量に対して安定動作。
プログラマブル電流増幅器 CA5350は、利得可変タイプの電流入力-電圧出力増幅器です。
利得は104 V/Aから最大1011 V/Aまで設定可能。
また、電流サプレション機能を装備し、フォトダイオードなどの光電変換素子では
避けられない暗電流をキャンセルできます。

入出力はBNCコネクタを採用し、特殊なケーブルや外部電源は不要です。
利得をはじめとする各種設定は、フロントパネルのキーとダイヤルで簡単に行うことができ、
設定値はディスプレイに表示されます。

GPIB/USBによるリモート制御も可能で、利得などの設定を
パソコンから行えるほか、自動計測システムの構築も容易です。
性能・機能、その操作性で、さまざまな電流出力センサからの信号の
電流増幅に対応するプログラマブル電流増幅器です。

特長

  • 高利得:104 V/A~1010 V/A(7レンジ、×10ステップ)、最大1011 V/A
  • 広帯域:DC~500kHz(106 V/A)、DC~70kHz(109 V/A)
  • 高速応答:0.7μs(106 V/A)
  • 低雑音:2.5fA/√Hz(1010 V/A、55Hzにて)
  • 電流サプレッション:±8nA~±800μA(6レンジ)

主なアプリケーション

  • シンクロトロンや蓄積リングのビーム位置モニタ
  • 有機薄膜デバイスのI-V特性測定
  • FET、IGBTなどのゲートリーク電流測定
  • STM(走査型トンネル顕微鏡)のトンネル電流の検出
  • 電流計測AFM(原子間力顕微鏡)の導電性探針電流の検出
  • ロックインアンプのプリアンプとして

※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします

付属品:電源コード、取扱説明書、ヒューズx1
保証:メーカー保証
校正:対象外

商品仕様

製品名: CA5350
型番: CA5350
メーカー: エヌエフ回路設計ブロック
