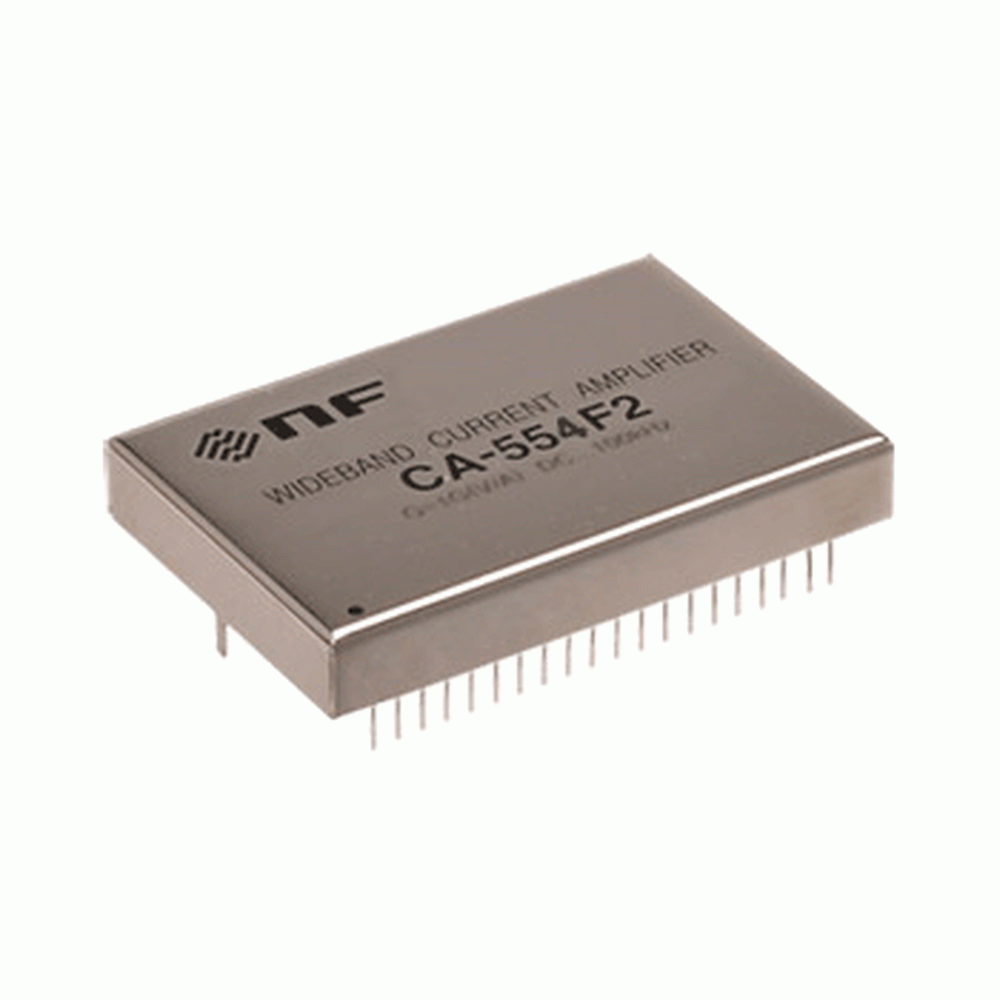

【お問合せ商品】エヌエフ回路設計ブロック 広帯域電流増幅器 DC~500kHz 利得10M (V/A) 〔DIP〕 CA-554F2

定価: ¥143,000(税込)
価格: ¥143,000 (税込)
メーカー: エヌエフ回路設計ブロック
型番: CA-554F2

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

NF回路設計ブロック 増幅器

CA-554F2 広帯域電流増幅器 DC~500kHz、利得10M (V/A)、[DIP] 高利得・広帯域・低雑音。
世界最高水準の性能を実現した電流増幅器! CA-554F2は高利得と広帯域を両立させた
デュアルインラインパッケージの10M V/Aの電流-電圧変換器です。
低雑音と、センサ・接続ケーブルの容量に対する安定動作を実現しました。

特長

  • 高利得と広帯域を両立(10M V/A、DC~500kHz)
  • センサ・接続ケーブルの入力付加容量に対して安定 (特許出願中)
  • fAオーダーの低雑音
  • LPF出力を装備、外付けコンデンサ1個で遮断周波数を変更可能
  • 4種類の利得をラインナップ
  • 他にシングルインラインパッケージとシールドケースモデルも用意

仕様

最大入力電流 ±1μA
入力換算雑音電流密度 45fA/√Hz (typ.)
最大出力電圧 ±10V
最大出力電流 ±5mA
利得(V/A) 10M
出力周波数特性 DC~500kHz
動作電源電圧範囲 ±15V±1V
消費電流 (無信号時) ±40mA以下、±30mA(typ.)
外形寸法、質量 159mm x 39mm x 10mm、約40g

※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。

保証:メーカー保証
校正:対象外

商品仕様

製品名: CA-554F2
型番: CA-554F2
メーカー: エヌエフ回路設計ブロック
