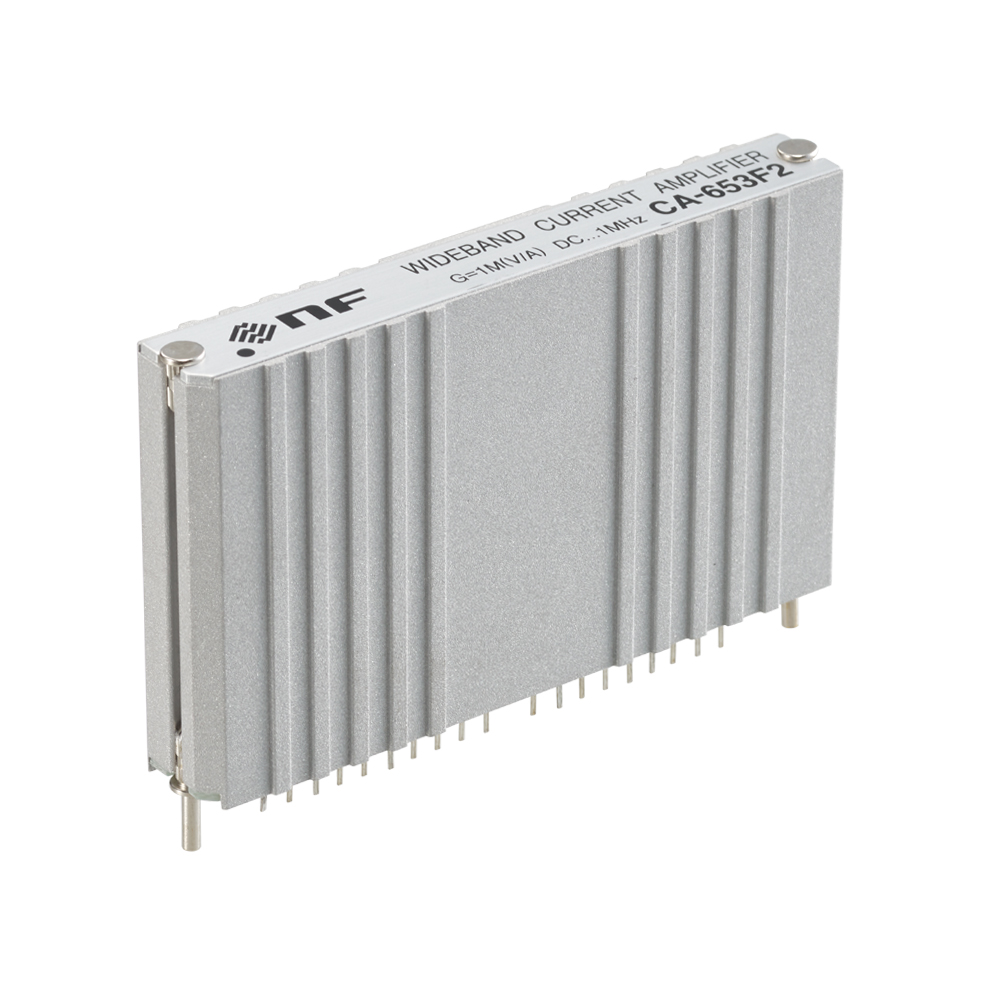

【お問合せ商品】エヌエフ回路設計ブロック 広帯域電流電圧変換モジュール CA-653F2

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

エヌエフ回路設計ブロック 広帯域電流増幅器

高利得・広帯域・低雑音

より高精度な信号処理に。独自の回路設計技術で、世界最高水準の性能を実現した電流増幅器

CA-550シリーズ／CA-650シリーズは、従来品に比べて、10倍以上の高利得と広帯域を両立させた電流-電圧変換器シリーズです。
1M*/10M/100M/1G/10G(V/A)の各利得に対して、プリント基板実装タイプ 2種類のパッケージをラインナップしました。入力換算雑音電流密度は、2.5fA/√ Hz（10G V/A、100Hzにて）の低雑音です。
さらに、従来品の10倍以上の高速応答とセンサとケーブルの容量に対する安定動作により、パルス応答時にオーバシュートやリンギングがほとんど発生しません。
*1M（V/A）タイプはシングルインラインパッケージのみ

• 高利得と広帯域を両立（10G V/A、DC～20kHz）
• センサ・接続ケーブルの容量に対して安定
• 低雑音
• LPF出力を装備
• 機器組込み用2種類のパッケージを用意

ラインナップ

パッケージ

機器組み込み用として、プリント基板に実装可能な低背実装のデュアルインラインパッケージ（DIP）と省スペースのシングルインラインパッケージ（SIP）の2種類のパッケージをラインナップ。

• デュアルインラインパッケージ
  40ピン6面シールドパッケージ。
  10mmの低背実装が可能です。
• シングルインラインパッケージ
  20ピン6面シールドパッケージ。
  省スペースで、多チャネル高密度実装に適しています。
