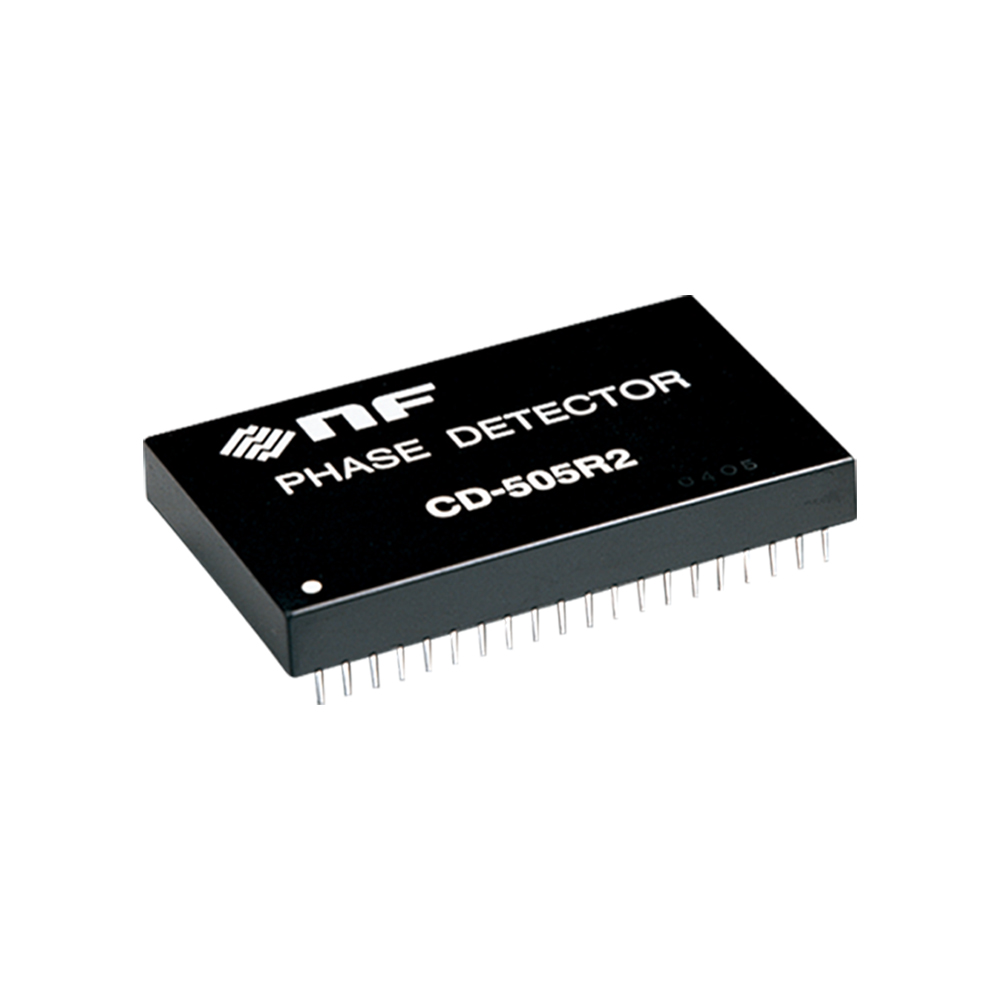

エヌエフ回路設計ブロック 位相検波器
本モジュールは、入力差動アンプ、2つのポストアンプ、バンドパスフィルタ、移相器、位相
検波器、ローパスフィルタから構成されるハイブリッド位相検波器です。信号の周波数範囲は10Hz～10 kHzです。抵抗2本によりバンドパスフィルタの中心周波数を、抵抗2本によりポストアンプの利得を、抵抗と半固定抵抗器により移相量をそれぞれ設定できます。
参照信号は、デューティファクタ1: 1の方形波を印加します。移相器により±45°の範囲で参照信号の位相を調整できます。さらに、ポストアンプを90°移相器と反転増幅器として使用すれば、スイッチ併用で±360°の調整が可能です。
ローパスフィルタは2次型でQ=0.5であり、抵抗とキャパシタにより等価雑音帯域幅を自由に設定できます。
絶対定格
| 電源電圧（±Vs) | ±18V |
|---|---|
| 信号入力電圧 | ±Vs |
| 参照信号入力電圧 | +5.5V |
入力増幅器
| 入力形式 | 差動入力 |
|---|---|
| 入力インピーダンス | 差動入力 200kΩ 反転入力 100kΩ 非反転入力 200kΩ |
| 利得 | 1倍 |
| 周波数特性 | DC～10kHz |
| 最大入力電圧（線形） | ±10V |
ポスト増幅器
| 利得 設定方法 |
1～100倍（2段構成の増幅器、10倍x2） 外付け抵抗2本による |
|---|---|
| 入出力位相 | 同相 |
| 入出力位相 | DC～10kHz |
バンドバスフィルタ
| 特性 | 1次対バンドパスフィルタ |
|---|---|
| Q | 5 |
| 中心周波数(to)範囲 設定方法 |
10Hz～10kHz 外付抵抗2本による RBP≤1.59MΩ 100Hz以下は外付キャパシタ併用も可 |
| 利得 | 0dB±0.5d8 |
位相器
| 周波数範囲 | 10Hz～10kHz |
|---|---|
| 移相範囲 設定方法 |
90°±45°以上 外付抵抗および半固定抵抗器による 100Hz以下は外付キャパシタ併用 |
| 利得 | 1倍 |
位相検波器
| 周波数範囲 | 10Hz～10kHz |
|---|---|
| 方式 | 参照信号に同期した同期検波方式 |
| 参照信号 入力処理（内部） |
TTLレベル、デューティファクタ1:1 100kΩにてプルダウン |
| オフセット | Φ1、Φ2バランス、出カオフセット調整可能外付半固定抵抗器による |
ローパスフィルタ
| 特性 | 2次ローパスフィルタ |
|---|---|
| 等価雑音帯域幅 | 外付抵抗2本により30Hz～1kHzの範囲で設定可 外付け抵抗（RLP）2本とキャパシタ（CLP）2本により任意 |
その他
| 電源電圧 | ±15V（±14～±16V) | |
|---|---|---|
| 消費電流 | ±30mA(typ) | |
| 温湿度範囲 | 動作 | -20℃～70℃ 10%～95%RH |
| 保存 | -30℃～80℃ 10%～80%RH | |
| 外形寸法 | 54.4 x 33.7 x 6.5mm H型 | |
商品仕様
| 製品名: | CD-505R2 |
|---|---|
| 型番: | CD-505R2 |
| メーカー: | エヌエフ回路設計ブロック |
