エヌエフ回路設計ブロック 位相検波器

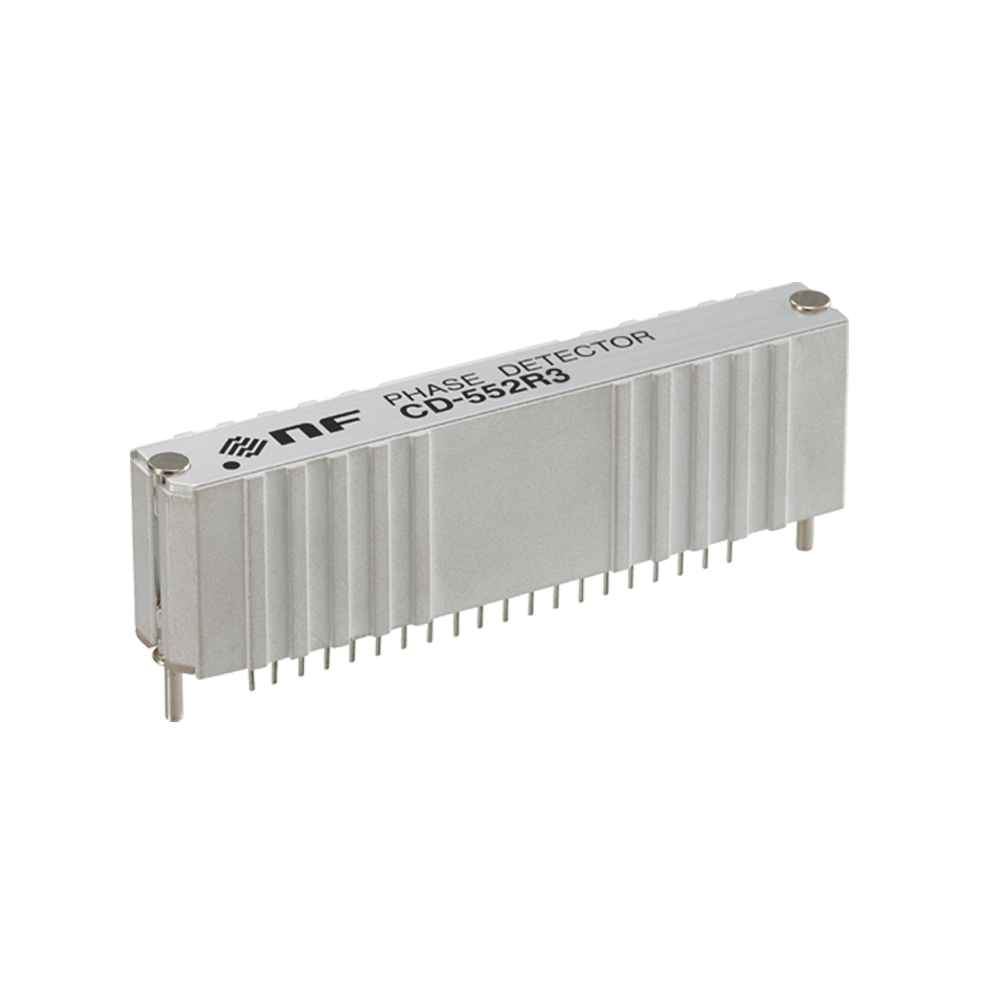

CD-552R2は周波数範囲100Hz～20kHz、CD-552R3は周波数範囲1kHz～200kHz、CD-552R4は周波数範囲10kHz～2MHzのオンボード位相検波モジュールです。
信号系は利得1倍の入力増幅器、位相検波器(PSD=PhaseSensitive Detector)、1次系ローパスフィルタ(LPF)、利得可変出力増幅器から構成されています。出カローパスフィルタの遮断周波数は1kHzで外付抵抗1本の追加により低域拡張可能です。利得は1～10倍の範囲で設定可能です。参照信号系は0°/90°移相器とデューティ比50％回路から構成されており、90°位相差を持った参照信号を用意しなくてもA sin ΦまたはA cos Φの位相検波が可能です。また、指定ピン接続により2fモードにすると、デューティ比50％の参照信号の入力により、2倍の周波数による位相検波が可能です。
外形は、厳重に静電シールドされた20ピンのシングルインラインパッケージ(SIP)であり、高精度信号処理と高密度実装の両立が可能です。
絶対定格
| 電源電圧（±Vs) | ±18 |
|---|---|
| 信号入力電圧 | ±Vs |
| 参照信号入力電圧 | +5.5V、-0.5V |
| ロジック制御電圧 | +5.5V、-0.5V |
信号系
| 信号入力部 | |||
|---|---|---|---|
| 型名 | CD-552R2 | CD-552R3 | CD-552R4 |
| 入カインピーダンス | 10kΩ±5％以内＠ 100Hz | 10kΩ±5％以内＠ 1kHz | 2.5kΩ±5％以内＠ 10kHz |
| 線形最大入力電圧 | ±10V以上 | ||
| 入力許容スルーレート | 5V/µs以下 | 130V/µs以下 | |
| 位相検波部 | |||
| 検波方式 | 方形波掛算による同期整流方式 | ||
| 検波特性 | Vout=Vin・A・cosΦ Vout：検波直流出力、Vin：入力信号（同期成分） A：利得、Φ：信号系と参照系の位相差 |
||
| 動作周波数範囲 | 100Hz～20kHz | 1kHz～200kHz | 10kHz～2MHz |
| 利得（Ω=O) | 1Vdc/Vpk（正弦波）：⑫、⑬ ピン開放 10Vdc/Vpk（正弦波） ：⑫、⑬ ピン短絡 外付抵抗（⑫-⑬ ピン） により1～10Vdc/Vpkの範囲で設定可能 |
||
| 利得誤差 | ±3％以内 | ||
| 位相差（信号系／参照系） | ±0.5°以内（typ)@100Hz、 -0.5°±0.5°以内 (typ)@20kHz |
- 0.05°(typ) @1kHz、 - 8°(typ)@ 200kH |
0±0.5°以内（typ)@10kHz、 +13°(typ)@2MHz |
| ローパスフィルタ | |||
| 次数 | 1次系(6dB/oct） | ||
| 遮断周波数 | 1kHz±10％：⑨-⑩ ピン短絡 外付抵抗、外付キャパシタにより低域拡張可能 |
10kHz±10％：⑨-⑩ ピン短絡 外付抵抗、外付キャパシタにより低域拡張可能 |
|
| 検波出力 | |||
| 出カインピーダンス | 50Ω±10％以内＠100Hz | 50Ω±10％以内＠1kHz | 50Ω±10％以内＠100kHz |
| 線形最大出力電圧 | ±10V以上 ＠DC 負荷抵抗≥2kΩ | ||
| 線形最大出力電流 | ±5mA以上 ＠DC | ||
| オフセット電圧 | ±15mV以内、±5mV(typ) 入力短絡、利得1Vdc/Vpk |
||
| オフセット電圧調整 | 外付け半固定抵抗器により0Vに調整可能（⑭ピン） | ||
参照信号系
| 参照信号入力 | ||||
|---|---|---|---|---|
| 型名 | CD-552R2 | CD-552R3 | CD-552R4 | |
| 入力回路 | CMOSシュミットトリガ入力、100kΩにてプルアップ トリップポイント＋3.5V/+ 1.5V(typ） |
|||
| 入力電圧 | CMOS(0/+5V)レベル | |||
| 片極性(2f)モード | 立上りまたは立下りエッジのいずれかを基準とする | |||
| 極性切替 | ⑰ ピン開放または+5V ：立上り基準 0V ：立下り基準 |
|||
| パルス幅 | 50ns以上 | |||
| 入力周波数範囲 | 100Hz～20kHz | 1kHz～200kHz | 10kHz～2MHz | |
| 0°90°移相器 | ||||
| 機能 | 参照信号入力（⑱ ピン）を0°または90°移相することより、COSまたはSINの検波を可能にする。 | |||
| 0°90°位相差 | -90±0.5°以内＠20kHz | -90±0.5°以内 -90±0.1°以内(typ) |
-90±0.5°以内 -90±0.1°以内(typ)＠1MHz |
|
| 制御 | ⑯ ピン開放または+5V :0° (COS) OV :- 90°( SIN) |
|||
| 制御入力回路 | CMOSシュミットトリガ入力 100kΩにてプルアップ |
|||
| その他 | ||||
| 動作電源電圧 | ±15V±1V | |||
| 消費電流 | ±25mA(max)、±20mA(typ) | ±35mA(max)、±26mA(typ) | ||
| 性能保証温度範囲 | 23℃±5℃ | |||
| 温湿度範囲 | 動作 | -20～70℃、10～90%RH | ||
| 保存 | -30～80℃、10～80%RH | |||
| 外形寸法 | 66.7X 10.5X19mm（突起物は含まず） SS20型（20pinシールドSIP) |
|||
| 質量(NET) | 約20g | |||
| RoHS | Directive 2011 /65/EU | |||
注）特記なき場合は、23℃±5℃、電源電圧±15V
商品仕様
| 製品名: | CD-552R3 |
|---|---|
| 型番: | CD-552R3 |
| メーカー: | エヌエフ回路設計ブロック |
