エヌエフ回路設計ブロック 電圧制御移相器
CD-951V3は周波数範囲100Hz～200kHz、CD-951 V4は周波数範囲1kHz～2MHzの360°電圧制御移相器で、入出力はCMOS(0/+5V)レベルの方形波です。
±100°の可変幅をもつ電圧制御移相回路と、0/180°切換機能を持ったデューティ比50％回路で構成されており、±100°移相器と0/180°切換器を併用して、移相器入力信号に対し360°の範囲で移相したデューティ比50％の方形波を出力します。
指定ピン接続により2fモードにすると、デューティ比50％の入力信号により、2倍の周波数を出力します。

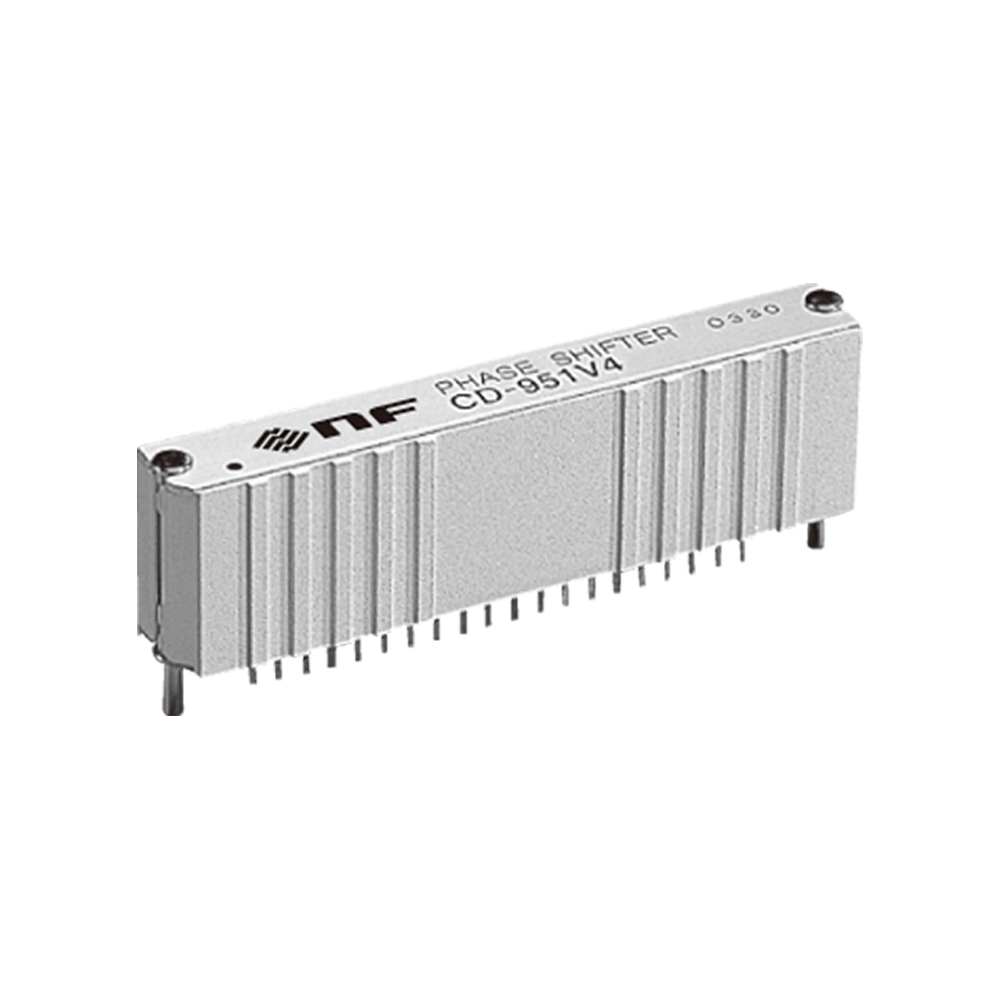

外形は、厳重に静電シールドされた20ピンのシングルインラインパッケージであり、高精度信号処理と高密度実装の両立が可能です。
| 型名 | CD-951V3 | CD-951V4 | |
|---|---|---|---|
| 絶対定格 | |||
| 電源電圧（±Vs) | ±18 | ||
| 位相制御直流入力電圧 | ±Vs | ||
| 移相器入力電圧 | -0.5V～+5.5V | ||
| ロジック制御入力電圧 | -0.5V～+5.5V | ||
| デューティ50％出力、電圧制御移相器 | |||
| 入出力 | 入力：⑭ピン、出力：⑱ ピン | ||
| 設定 | ⑮-⑯ピンショート、⑰ピン開放 | ||
| 入出力特性 | 移相器入力信号波形の極性切換で選択したエッジを基準にして、電圧制御により移相したデューティ比50％の方形波を出力する。 | ||
| 周波数範囲 | |||
| 周波数範囲 | 100Hz～200kH | 1kHz～2MHz(1kHz～200kHz、10kHz～2MHzの2レンジ） | |
| レンジ切換 | ⑫ ピン開放または +5V:100Hz～20kHz 0V:1kHz～200kHz |
⑫ ピン開放または +5V:1k～200kHz 0V:10 k～2MHz |
|
| 移相器入力特性 | |||
| 入カピン | ⑭ ピン | ||
| 入力回路 | CMOSシュミットトリガ入力、50kΩにてプルアップ | ||
| トリップポイント | +3.5V/+1.5V(typ) | ||
| 入力電圧 | CMOS(0/+5V)レベル | ||
| 片極性(1f)モード | 立上りエッジまたは立下りエッジのいずれかを基準とする | ||
| 極性切換入力回路 | CMOSシュミットトリガ入力、50kΩにてプルアップ | ||
| 極性切換 | ⑬ ピン開放または+5V：立上り基準 0V：立下り基準 |
||
| パルス幅 | 50ns以上 | ||
| 両極性(2f)モード | 立上りエッジと立下りエッジの両方を基準とする | ||
| モード設定 | 移相器入力（⑭ ピン）と極性切換入力（⑬ ピン）接続 | ||
| 入力波形 | デューティ比50% | ||
| 入力周波数範囲 | 100Hz～100kHz | 1k Hz～1MHz | |
| 電圧制御特性 | |||
| 制御入カピン | ① ピン | ||
| 制御方法 | 位相制御直流入力電圧に比例して移相量が設定される。 | ||
| 入力抵抗 | 100kΩ±3% @DC | ||
| 線形制御範囲 | ±90°以内 | ||
| 電圧制御感度 | -20°/ V (-100°/ + 5V、100°/-5V） | ||
| 感度誤差 | ±1° /V以内 | ||
| 移相器出力特性 | |||
| 出カピン | ⑱ ピン | ||
| 出力回路 | HCMOS出力、シリーズ抵抗100Ω | ||
| 出力電圧 | CMOS(0/+5V)レベル 負荷抵抗≥10Ω | ||
| デューティ比 | 50％±0.1％以内(typ) @20kHz 50％±0.2％以内(typ) @200kHz |
50％±0.03％以内(typ) @200kHz 50％±0.3％以内(typ) @2MHz |
|
| 0、-180°切換 | ⑳ ピン開放または+5V:-180°、0V:0° | ||
| -180°確度 | -180°±0.2°以内(typ) @20kHz -180°±0.2°以内(typ) @200kHz |
-180°±0.02°以内(typ) @200kHz -180°±0.2°以内(typ) @2MHz |
|
| 位相オフセット | (100Hz～20kHz) ±0.5°以内(typ) @100Hz -04°±1°以内(typ)@20kHz (1k ～200kHz) ±0.5°以内(typ) @1kHz -3.4°±1°以内（typ)@200kHz |
(1kHz～200kHz) -0.6°(typ) @1kHz -4.5°(typ) @200kHz (10kHz～2MHz) -0.9°(typ) @10kHz -42.0°(typ) @2MHz |
|
| 位相オフセット調整 | 外付け半固定抵抗器（20kΩ)による② ピン | ||
| 調整範囲 | ±5°(typ) | ||
| 基準電圧 | |||
| 出カピン | 5V：⑦ ピン、-5V：⑧ ピン | ||
| 出力電圧・確度 | ±5V±3％以内 | ±5V±2％以内 | |
| 温度安定度 | 100ppm/℃以内（typ） | 50ppm/℃以内（typ） | |
| 最大出力電流 | ±1mA | ||
| その他 | |||
| 性能保証温度範囲 | 23℃±5℃ | ||
| 動作電源電圧範囲 | ±15V±1V以内 | ||
| 消費電流 | +25mA(max)、+18mA(typ) -20mA(max)、-12mA(typ) |
||
| 温湿度範囲 | 動作 | -20～70℃、10～90%RH | |
| 保存 | -30～80℃、10～80%RH | ||
| 外形寸法 | 66.7X 10.SX 19mm（突起物は含まず） SS20型（20pinシールドSIP) |
||
| 質量(NET) | 約20g | ||
| RoHS | Directive 2011/65/EU | ||
注）特記なき場合は、23℃±5℃、Vs＝±15
商品仕様
| 製品名: | CD-951V4 |
|---|---|
| 型番: | CD-951V4 |
| メーカー: | エヌエフ回路設計ブロック |
