【お問合せ商品】エヌエフ回路設計ブロック 抵抗同調発振器 1kHz~100kHz 〔DIP〕 CG-102R2

定価: ¥13,200(税込)
価格: ¥10,560 (税込) 20%OFF
メーカー: エヌエフ回路設計ブロック
型番: CG-102R2

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

NF回路設計ブロック 発振器

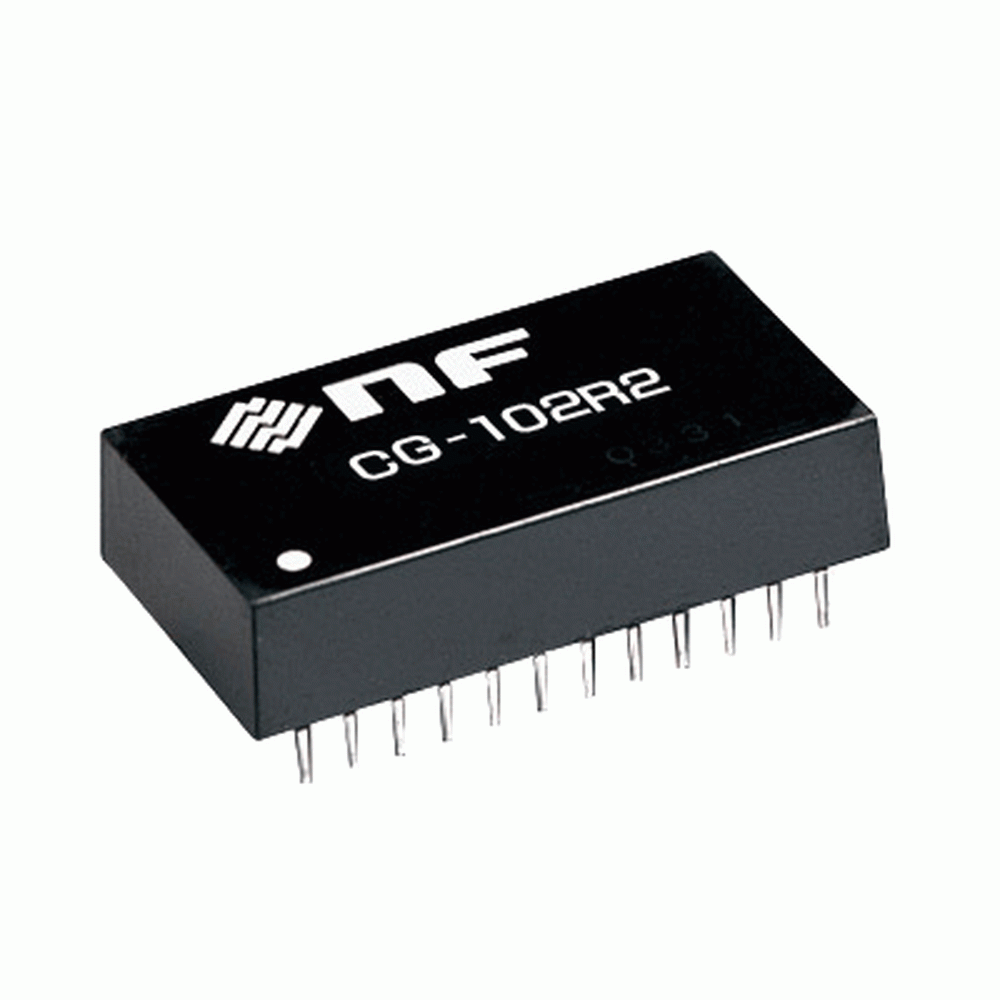

CG-102R2 抵抗同調発振器 1kHz~100kHz 〔DIP〕

低ひずみで出力安定度の高い正弦波発振器モジュール!
CGシリーズは、外付抵抗により発振周波数を簡単に設定できる抵抗同調発振器です。
ラインナップの中から最適な発振器を選択できます。

特長

  • 周波数範囲 1kHz~100kHz
  • 2本の外付抵抗で発振周波数を設定可能、外付抵抗とキャパシタより低域へ拡張可能
  • 低ひずみ、優れた周波数安定度と出力電圧安定度
  • 90°位相の遅れた出力、および同期発振の入力端子を備え、広い応用が可能
  • 24ピン デュアルインラインパッケージ
  • 小型低価格品から1MHzまで出力可能な製品までをラインナップ

仕様

周波数範囲 1kHz~100kHz(外付抵抗とキャパシタより低域へ拡張可能)
周波数確度 ±2%以内
周波数安定度 ±25ppm/℃
出力電圧 2.5Vrms ±0.5%
出力電圧安定度 50 ppm/℃
ひずみ率 0.005%以下(2k~50kHz)/0.01%以下(50k~100kHz)
電源電圧 ±15V ±10%
消費電流 ±28mA/-38mA
外形寸法 24pin DIP、34.5mm×18.7mm×7.9mm

※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。

付属品:なし
保証:メーカー保証
校正:対象外

商品仕様

製品名: CG-102R2
型番: CG-102R2
メーカー: エヌエフ回路設計ブロック
