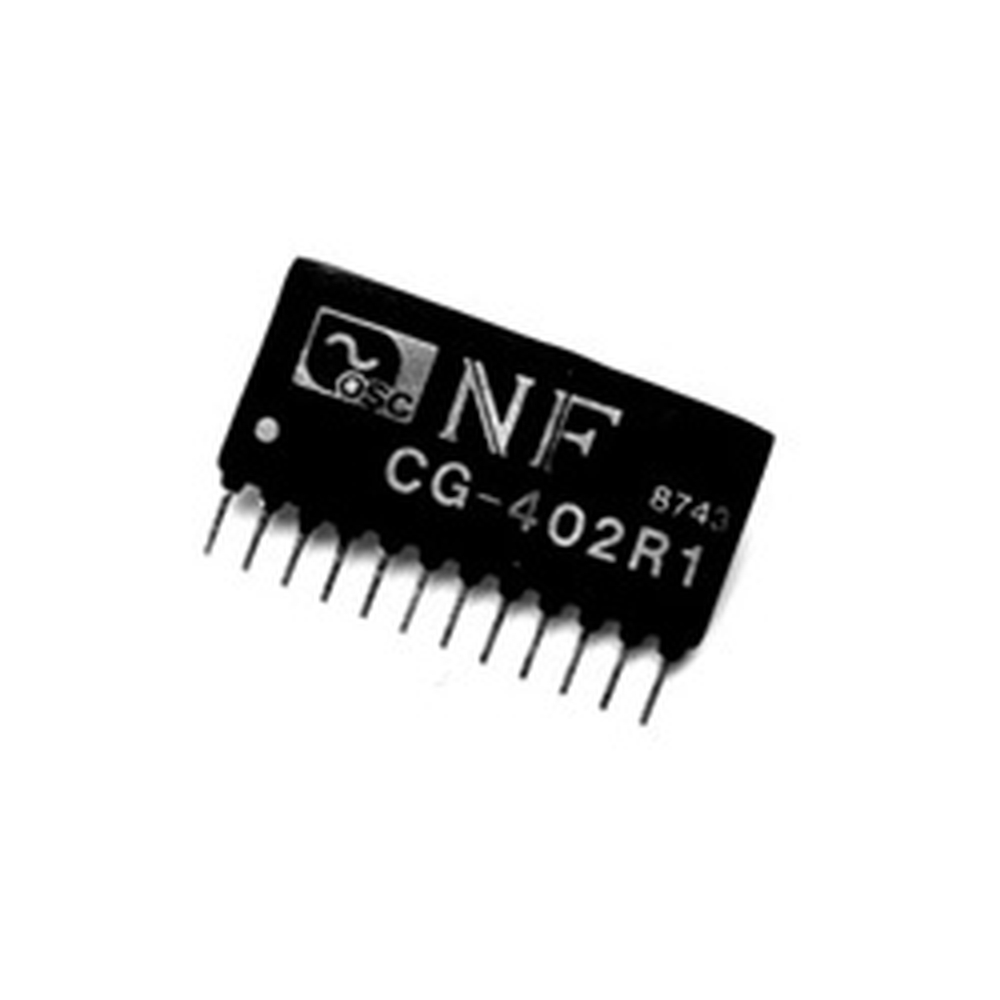

エヌエフ回路設計ブロック 抵抗同調発振器 20Hz~20kHz 〔SIP〕 CG-402R1
低ひずみで出力安定度の高い正弦波発振器モジュール！
CGシリーズは、外付抵抗により発振周波数を簡単に設定できる抵抗同調発振器です。
ラインナップの中から最適な発振器を選択できます。
特長
- 周波数範囲 20Hz~20kHz
- 2本の外付抵抗で発振周波数を設定可能、外付抵抗とキャパシタより低域へ拡張可能
- 低ひずみ、優れた周波数安定度と出力電圧安定度
- 12ピン シングルインラインパッケージ
- 小型低価格品から1MHzまで出力可能な製品までをラインナップ
仕様
| 周波数範囲 | 20Hz~20kHz（外付抵抗とキャパシタより低域へ拡張可能） |
|---|---|
| 周波数確度 | ±5％以内 |
| 周波数安定度 | ±50 ppm/℃ |
| 出力電圧 | 2.5Vrms ±5％ |
| 出力電圧安定度 | 100 ppm/℃ |
| ひずみ率 | 0.1％以下（200Hz~100kHz） |
| 電源電圧 | ±15V ±10% |
| 消費電流 | ±8mA |
| 外形寸法 | 12pin SIP、32mm×14.0mm×5.5mm |
※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。
付属品：なし
保証：メーカー保証
校正：対象外
商品仕様
| 製品名: | CG-402R1 |
|---|---|
| 型番: | CG-402R1 |
| メーカー: | エヌエフ回路設計ブロック |
